11.15

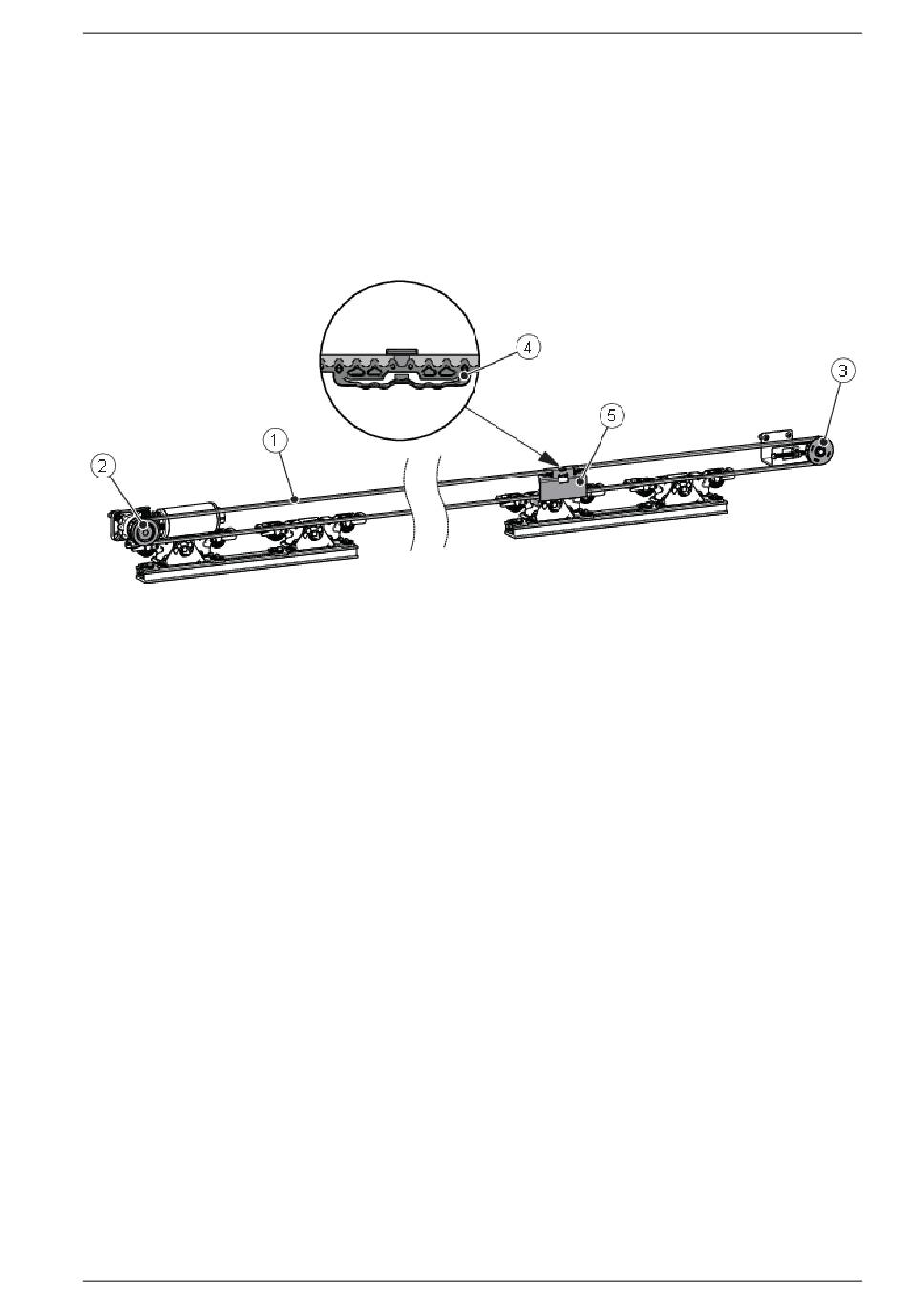

Montage van tandriembevestiging
a De tandriem (1) wordt apart geleverd en is al op de juiste lengte gesneden. Plaats de riem (1)
rondom het aandrijfwiel (2) en het spanwiel (3).
b Voor dubbele en enkele naar rechts openende deuren worden de riemeinden in het bovenste
gedeelte van de riem aan elkaar bevestigd met de riemklem (4). Naar links openende enkele
deuren worden onderaan gekoppeld.
c Klik de riemklem (4) op zijn plaats in de bovenste meenemer (5).
1016248-EMnl-NL-7.0
Versie 2019-11-08
11 Mechanische montage
1
Tandriem
2
Aandrijfwiel
3
Spanwiel
4
Riemklem
5
Bovenste meenemer
43
