11 Mechanische montage
11.11
Afstelling van de diepte van de deurvleugels
a De afstand A, tussen de bovenkant van de deurvleugel en de vaste ruit, kan worden ingesteld
door de twee schroeven waarmee de deurhouder (1) aan de deurdrager (2) is gemonteerd, los
te draaien.
b De openingen in de deurhouder (1) zijn slobgaten en de deurvleugel/deurdrager (2) kan ± 7
mm worden versteld.
c De afstand A is 22 mm voor deuren van andere fabrikanten en 20 mm voor EM het Slim-systeem.
d Voor framedeuren van anderen wordt de afstand A aangegeven door de leverancier. De afstand
A is afhankelijk van de dikte van de deurvleugels en tochtstrips. Wanneer tussen de deurvleugel
en de vaste ruit een tochtstrip is aangebracht, moet deze over de hele verticale lengte gelijk
aansluiten.
Let op: Zorg ervoor dat de deurhouder (1) volledig op één lijn staat met de deurdrager (2).
Let op: De deurhouders (1) kunnen worden omgedraaid al naar gelang het deurtype. Zie onder-
staande afbeelding.
e De afstand B is gelijk aan A. Bij gebruik van de EM vloergeleidingsserie FGB of GS op framedeuren
van anderen kan de afstand B 4 mm groter of kleiner worden afgesteld met de excentrische
moer op de vloergeleiding.

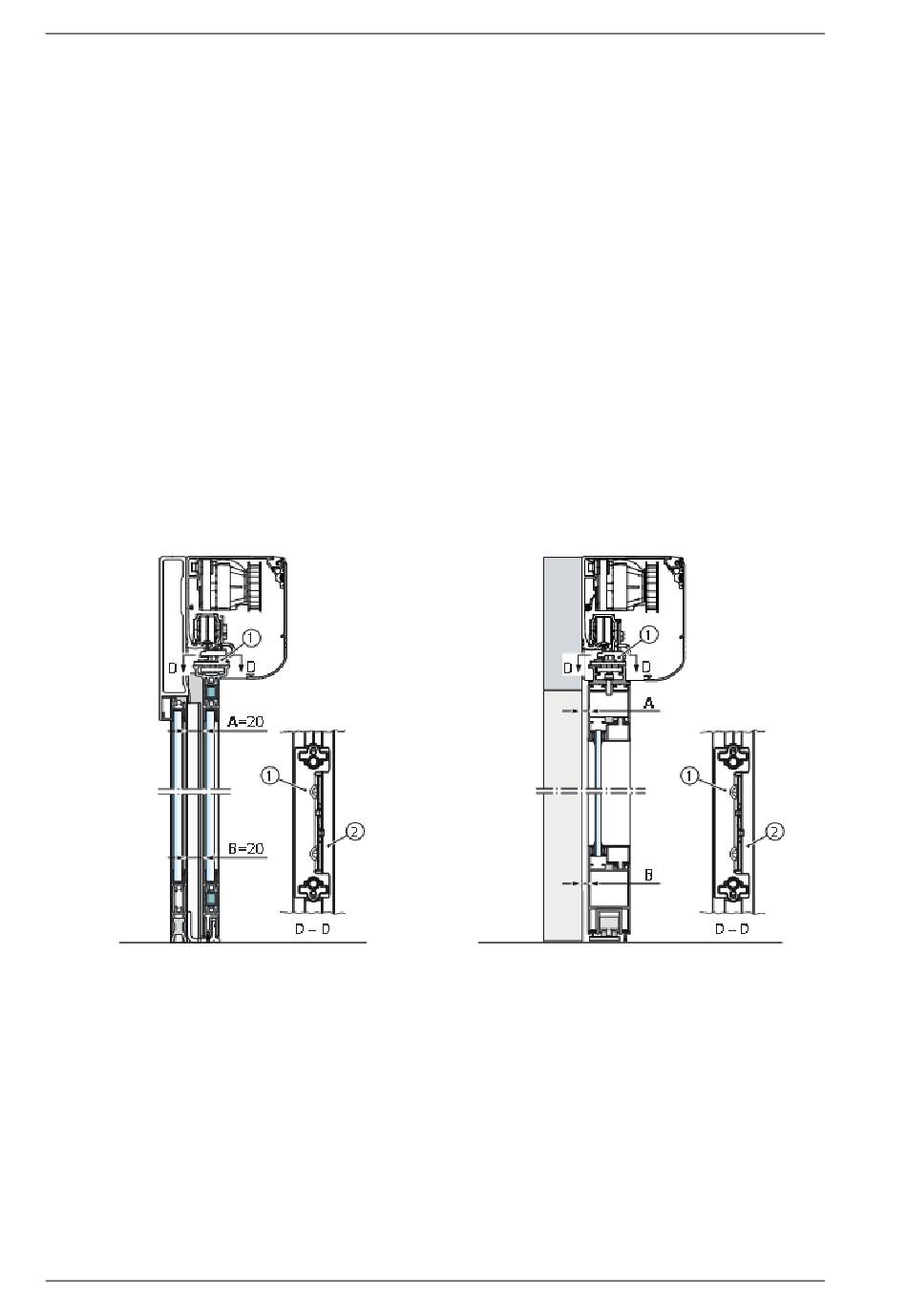

EM Slim Systeem
1
Deurhouder
2
Deurdrager (geïntegreerd in de deurvleugel bij EM Slim-systeem)
38
Framedeuren van anderen
Versie 2019-11-08
1016248-EMnl-NL-7.0
