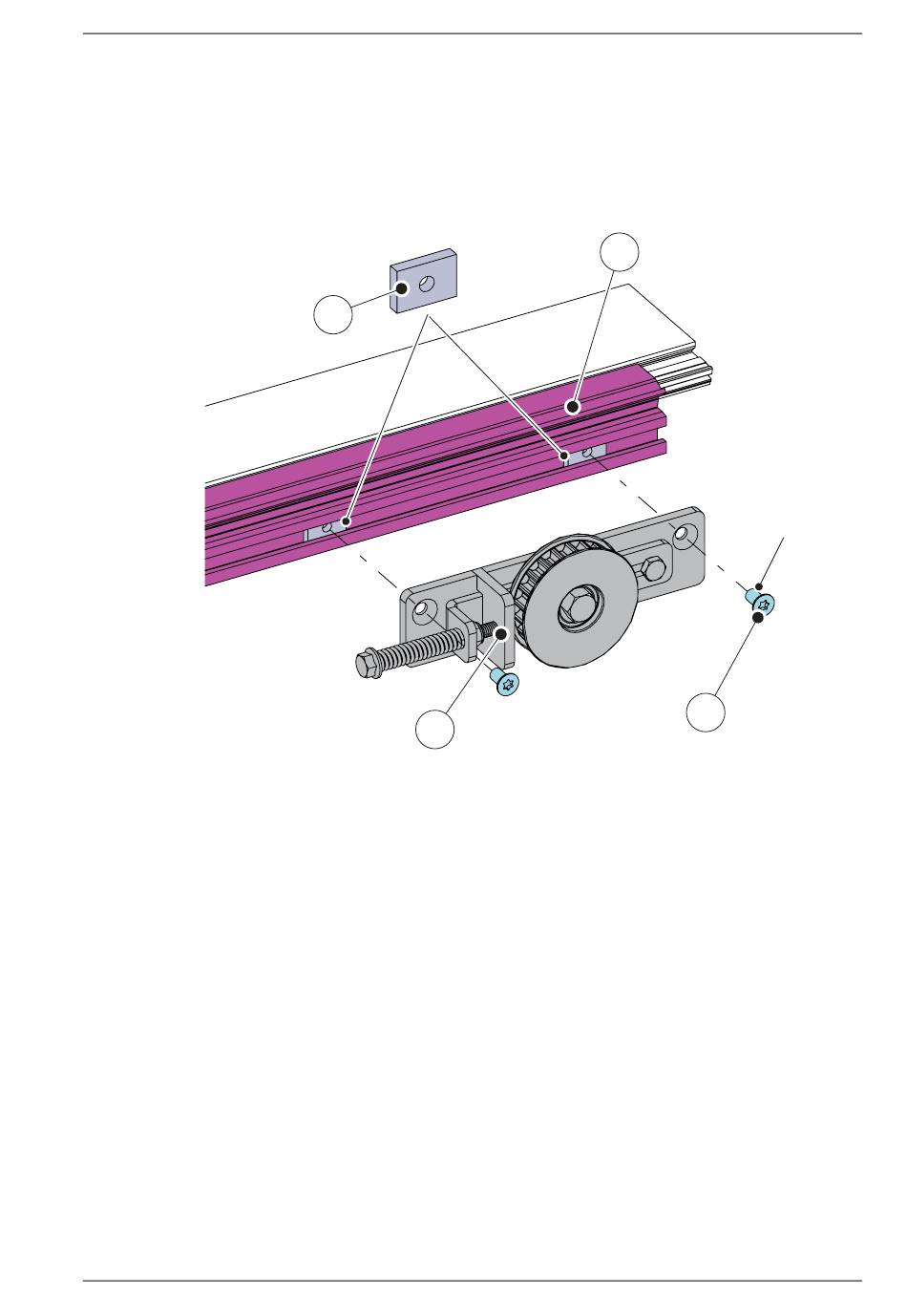

De spanwielset monteren
a Bevestig de spanwielset (15) met de schroeven (32) op de verlengde rail (6). Draai de schroeven
(32) niet helemaal vast, zodat de set over de verlengde rail (6) kan bewegen.
b De spanwielset (15) moet zich zo dicht mogelijk bij de aandrijfeenheid bevinden. Zorg er echter
wel voor dat de spanwielset (15) niet in aanraking komt met het loopwiel als de deur helemaal
open staat.
1018482-EMnl-NL-3.0
4
15
Versie 2020-03-12
6
32
4
Vierkante moer: M6
6
Verlengde rail
15
Spanwielset
32
Schroef: ISO 14581 (MFT) M6x12
4 Mechanische montage
ISO 14581 (MFT)
M6x12 (2x)
