4.3.11
Controle en instelling van de riemspanning
a Draai de bevestigingsschroef (34) los maar verwijder hem niet.
b Draai de stelschroef (35) helemaal naar buiten.
c Span de tandriem (18) door met de hand aan de spanwielset (15) te trekken. Draai de schroeven
(32) vast tot een aandraaimoment van 10 Nm.

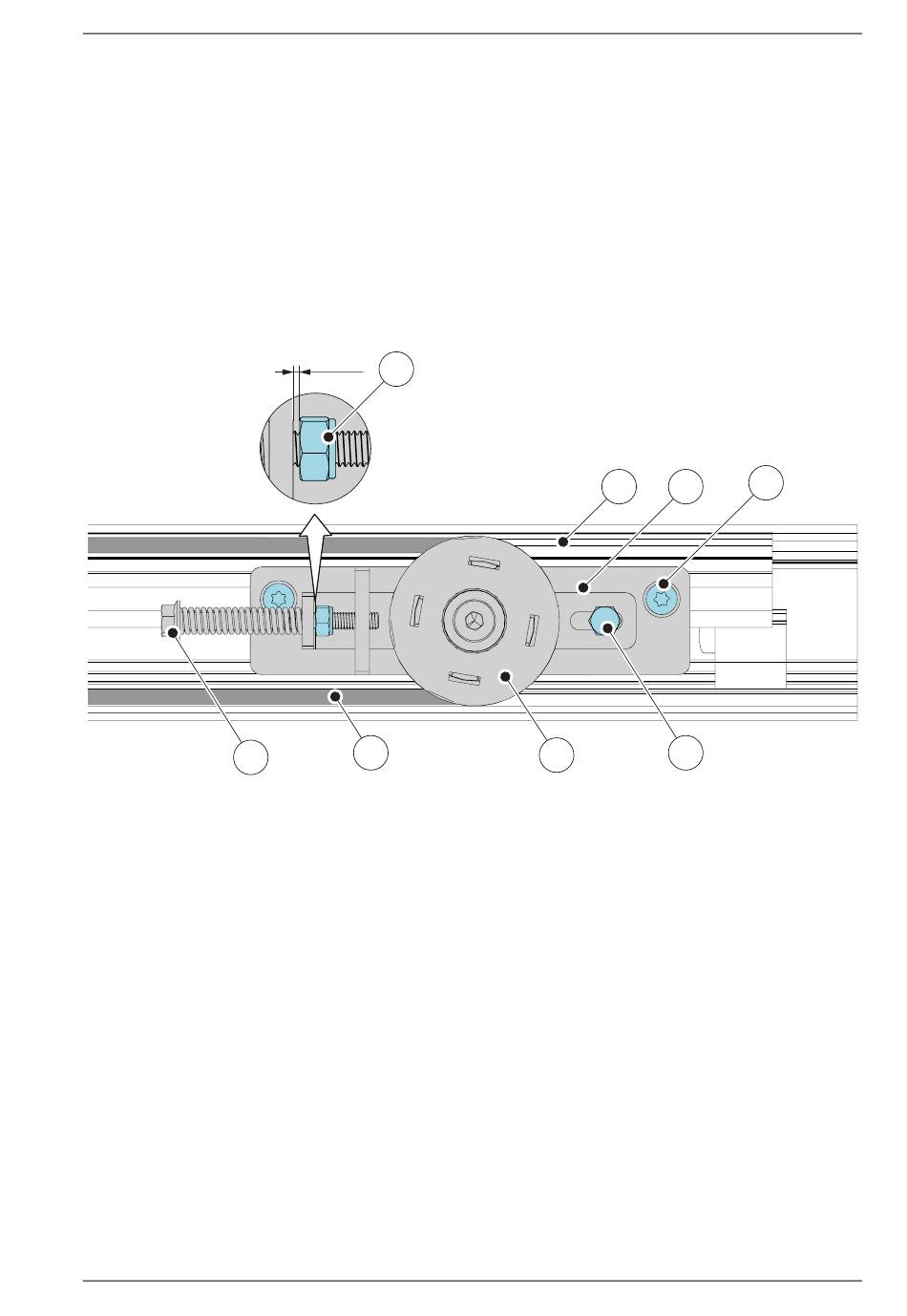

d Draai de stelschroef (35) aan tot er een opening van ca. 1-2 mm (niet verder!) is tussen de
borgmoer (36) en de beugel, zoals aangegeven in de onderstaande afbeelding. Draai de stel-
schroef (35) niet te ver aan, anders kan deze het spanwiel (33) beschadigen.
e Draai de bevestigingsschroef (34) vast tot een aandraaimoment van 10 Nm.
Let op: Breng geen wijzigingen aan aan de borgmoer (36).
35
1018482-EMnl-NL-3.0
1-2 mm
36
18
2
15
18
32
33
34
35
36
Versie 2020-03-12
2
15
34
33
Balk
Spanwielset
Tandriem
Schroef: ISO 14581 (MFT) M6x12
Spanwiel
Bevestigingsschroef
Stelschroef
Borgmoer
4 Mechanische montage
32
105
