4 Mechanische montage
4.2.4

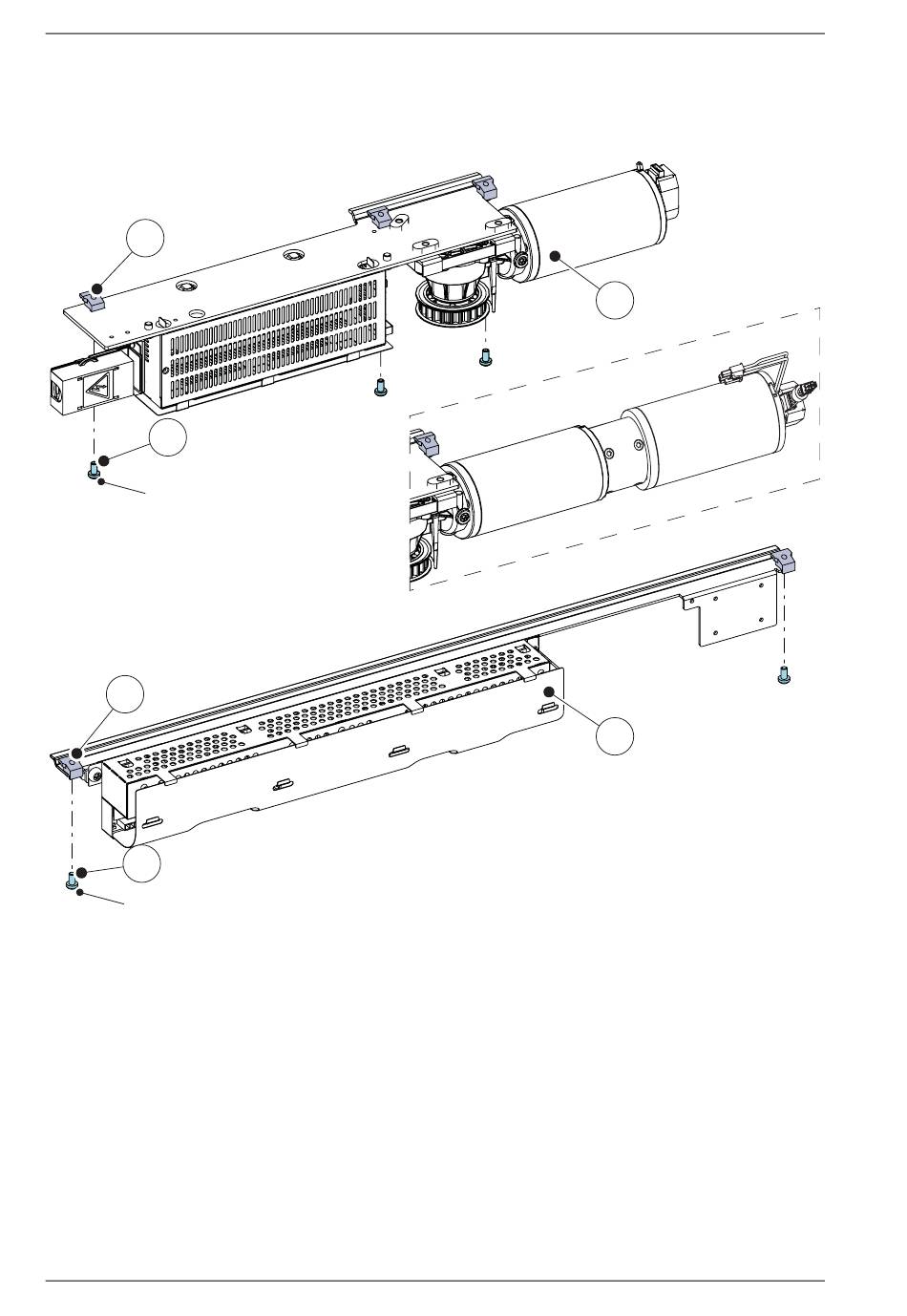

De moeren en schroeven op de aandrijfeenheid en de hoofdbesturingseenheid monteren
a Bevestig de moeren (11) met schroeven (12) op de aandrijfeenheid (13) en de hoofdbesturings-
eenheid (14), maar draai de schroeven (12) niet vast.
11
12
M5x10 (3x)
11
12
M5x10 (2x)
86
HD
11
Moer: M5
12
Schroef: M5x10
13
Aandrijfeenheid (HD of DD)
14
Hoofdbesturingseenheid
Versie 2020-03-12
13
DD
14
1018482-EMnl-NL-3.0
