4 Mechanische montage
4.4.10
Controle en instelling van de riemspanning
a Draai de bevestigingsschroef (32) los maar verwijder hem niet.
b Draai de stelschroef (33) helemaal naar buiten.
c Span de tandriem door met de hand aan de spanwielset (15) te trekken. Draai de spanwielset
op de looprail tot een aandraaimoment van 3 Nm.

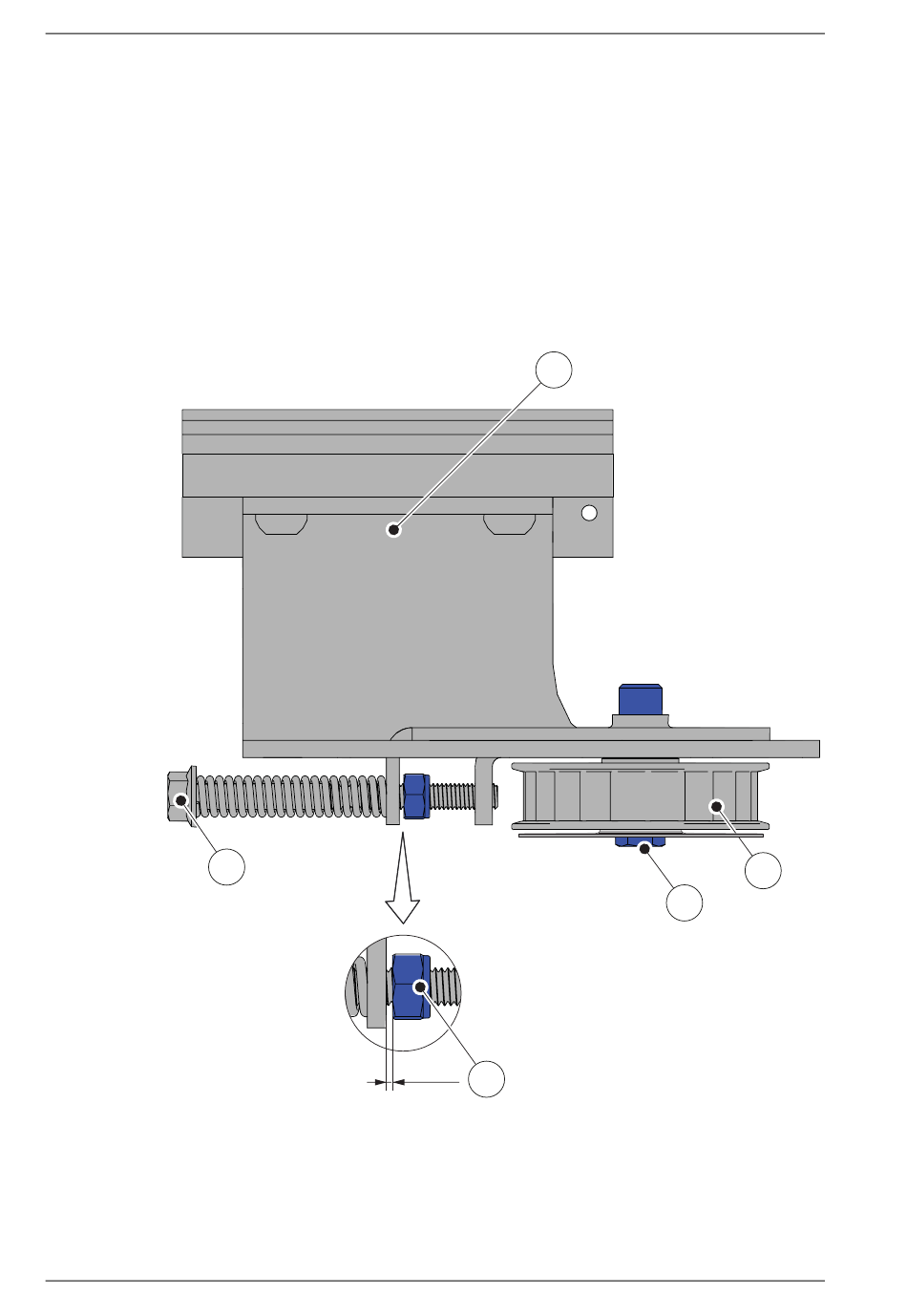

d Draai de stelschroef (33) aan tot er een opening van ca. 1-2 mm (niet verder!) is tussen de
borgmoer (34) en de beugel, zoals aangegeven in de onderstaande afbeelding. Draai de stel-
schroef (33) niet te ver aan, anders kan deze het spanwiel (31) beschadigen.
e Draai de bevestigingsschroef (32) vast tot een aandraaimoment van 10 Nm.
Let op: Breng geen wijzigingen aan aan de borgmoer (29).
33
120
15
1-2 mm
34
15
Spanwielset
31
Spanwiel
32
Bevestigingsschroef
33
Stelschroef
34
Borgmoer
Versie 2020-03-12
31
32
1018482-EMnl-NL-3.0
