Mechanische montage
4.1
Entrematic PSL Retrofit Kit voor universele beugeloplossingen
Let op: De algemene stappen voor het bevestigen van onderdelen ziet u hieronder, voor elk aan-
gepast deurmodel bekijkt u de dwarsdoorsnede.
4.1.1
Controleer de onderdelen en sets

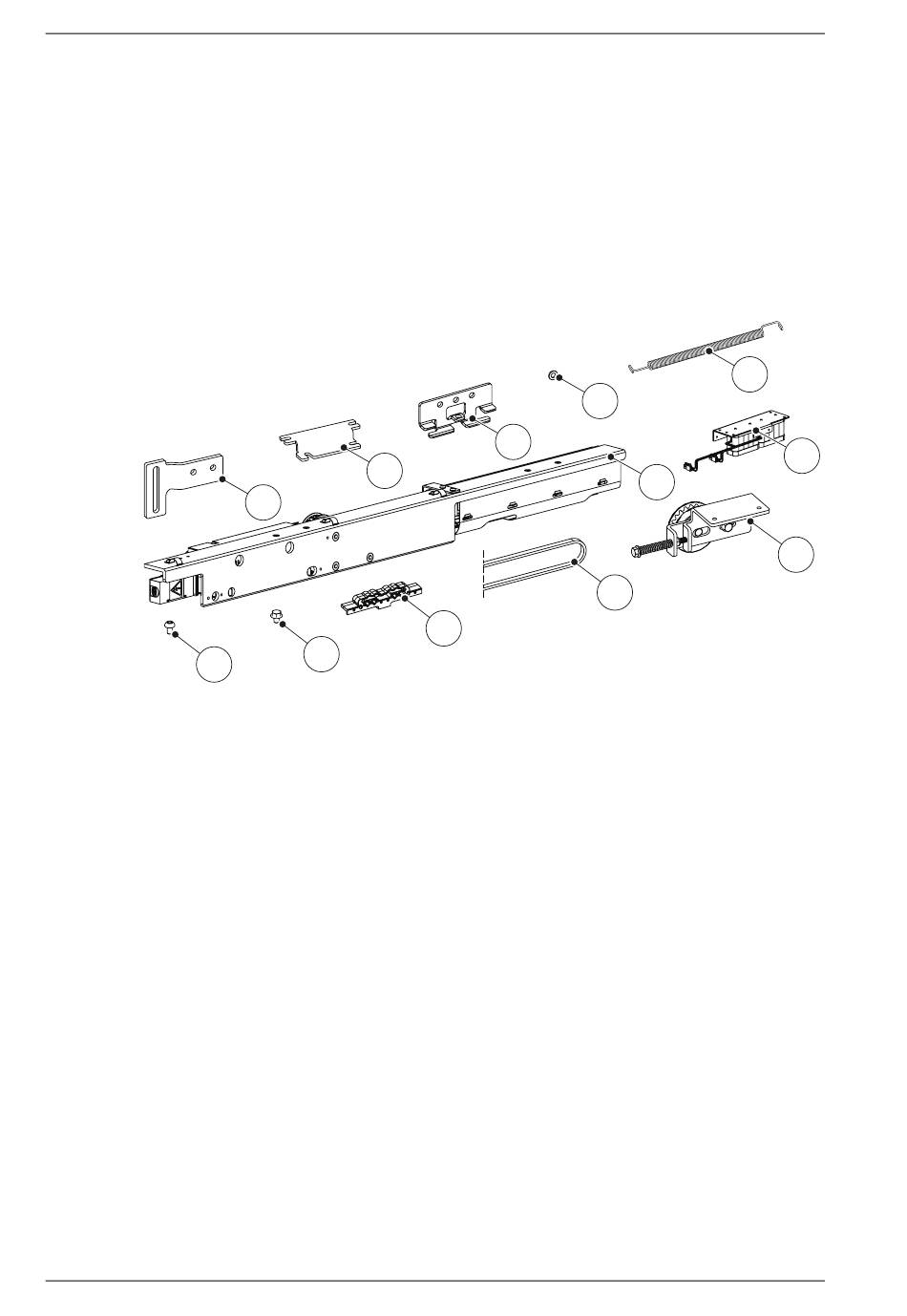

Controleer de onderdelen (algemeen)
x 16
4
8
x 3
x 2
28
24
x 6
11
Versie 2020-03-12
x 16
x 2
14
26
x 1
x 2
20
4
Schroef: ISO 14583 (MRT-TT) M6x10
11
Schroef: DIN 6921 (M6SF) M6x8
12
Hoofdmontageprofiel
13
Riemveer (niet nodig indien voorzien van
riemslot)
14
Sluitring: ISO 7089 (BRB) 6.4x12x1.5
15
Spanwielset
18
Tandriem
20
Riemklem
24
Verbindingsbeugel
26
Meenemer
28
Montagebeugel
61
Accu
13
12
18
1018482-EMnl-NL-3.0
x 2
x 1
61
x 1
15
