Installatie van de IOU en de accu
Let op: Bij bi-stabiele uitvoering moet de IOU worden geselecteerd.
a Verwijder de beugels voor de IOU en de accu.

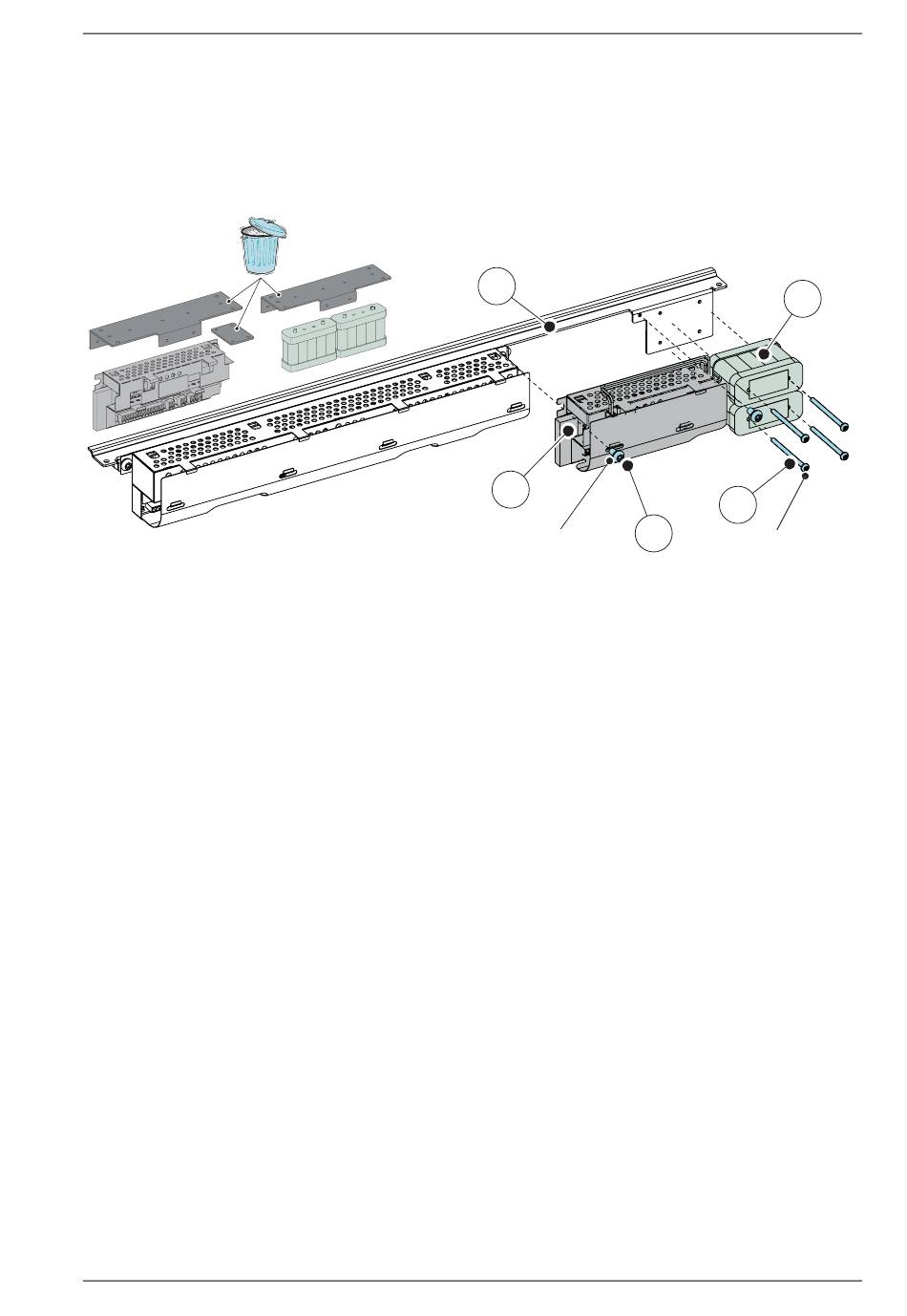

Bevestig de IOU (7) en de accu (8) met de schroeven (9) en (10) op de hoofdbesturingseenheid
(14).
1018482-EMnl-NL-3.0
14
7
ISO 14583 (MRT)
M4x6 (2x)
7
IOU
8
Accu
9
Schroef: ISO 14583 (MRT) M4x6
10
Schroef: ISO 14583 (MRT-TT) M4x55
14
Hoofdbesturingseenheid
Versie 2020-03-12
4 Mechanische montage
8
10
9
ISO 14583 (MRT-TT)
M4x55 (4x)
