4.2.5

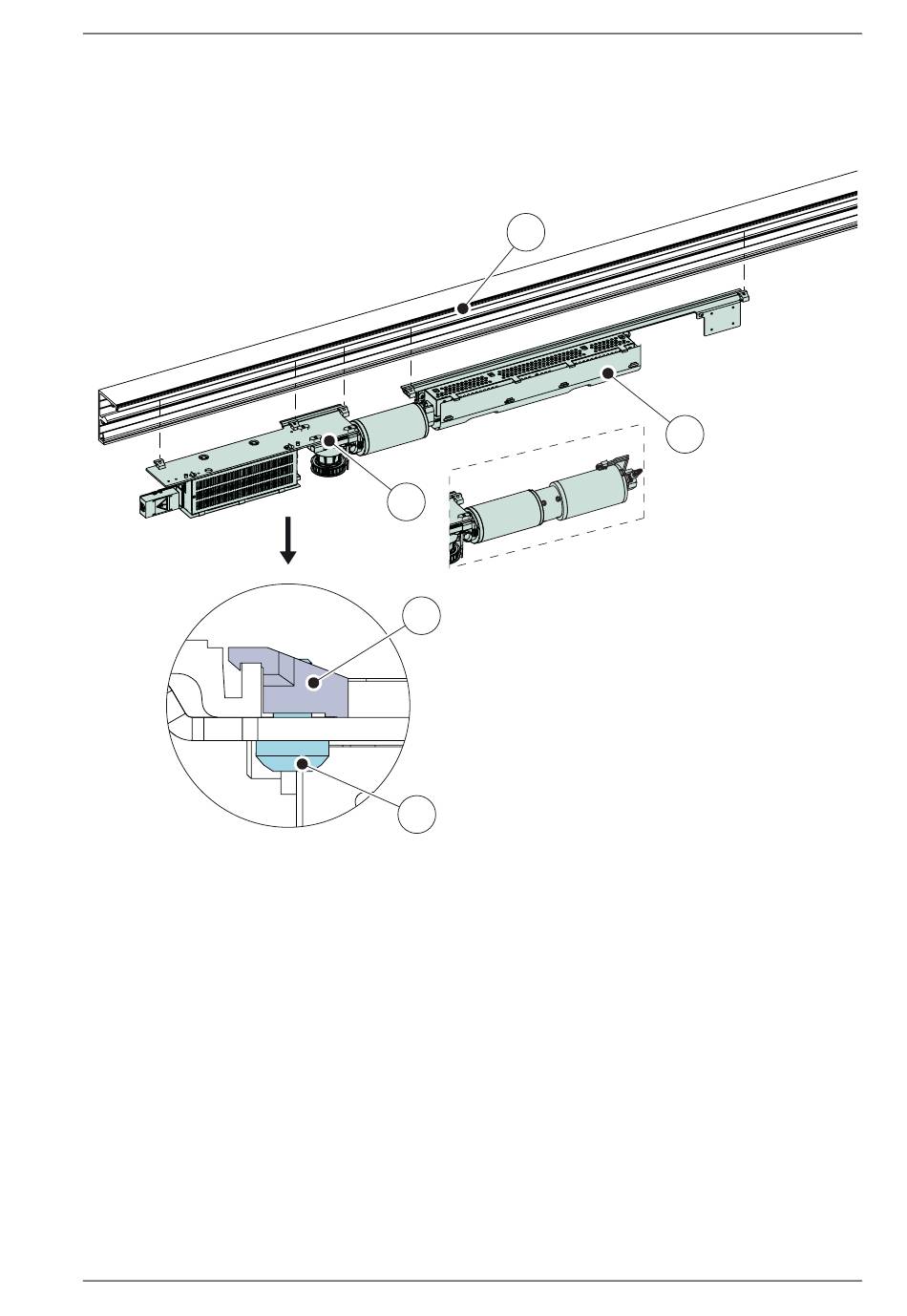

De aandrijfeenheid en de hoofdbesturingseenheid monteren
a Til de aandrijfeenheid (13) en de hoofdbesturingseenheid (14) naar de looprail (2) en draai de
schroeven (12) vast tot een aandraaimoment van 6 Nm.
1018482-EMnl-NL-3.0
2
HD
DD
13
11
12
2
Balk
11
Moer: M5
12
Schroef: M5x10
13
Aandrijfeenheid (HD of DD)
14
Hoofdbesturingseenheid
Versie 2020-03-12
4 Mechanische montage
14
