c.
Bij het vervangen van de OIB-sensor of VIB (AIF)-sonde, koppelt u de J1-aansluiting op de VIB-plaat los.
7. Schroef de voeler of de thermostaat los van de friteuse.
8. Gebruik Loctite
PST56765-dichtingspasta voor pijpdraad of iets gelijkwaardigs voor de draden van
®
het vervangingsonderdeel en schroef het vervangingsonderdeel vast in de vetpan. Bij het vervangen
van een ATO- of VIB-sonde moet u ervoor zorgen dat de sonde gelijk staat met de zijkant van het
vat voorafgaand aan vastmaken. Draai het onderdeel vast tot 180 inch-pond.
9. Volg Stappen 1 t/m 7 omgekeerd om de procedure te beëindigen.

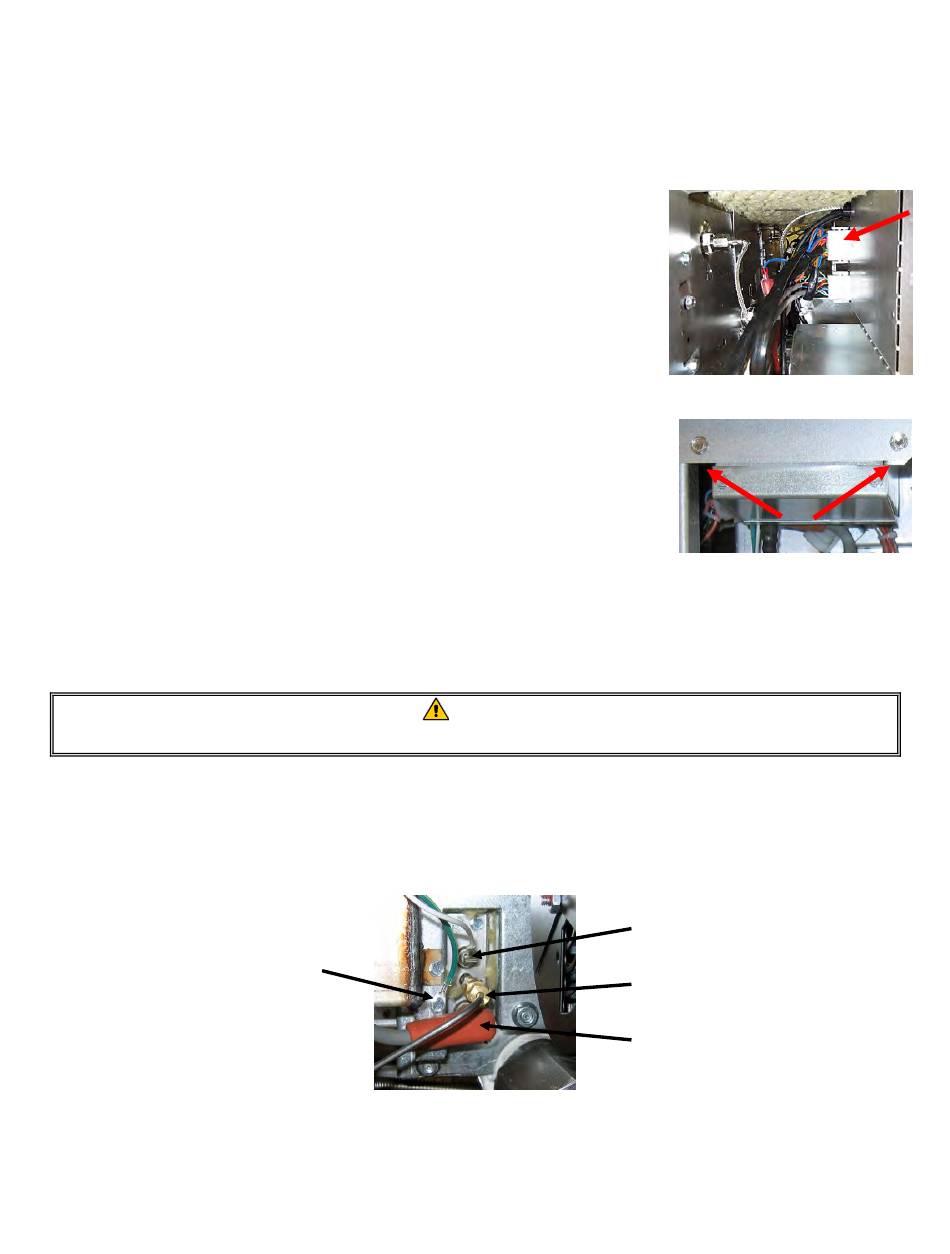

1.14.5 Een ontstekingsmodule vervangen
1. Koppel de friteuse los van de voeding of verwijder de zekering op
de onderkant van de verbonden bedieningskast.
2. Op een gesplitst vat is het nodig om de blazer te verwijderen voor
het verwijderen van de rechter module.
3. Maak de twee bovenste schroeven los die de modulemontage
bevestigen aan het frame (zie afbeelding 6).
4. Schuif de module richting de achterkant van de componentkast
totdat het achterste lipje de onderkant van het frame van de
componentkast niet meer raakt en omlaag kan worden gebracht.
5. Koppel de kabelboom van de module, de sensordraad en de
vonkkabel los om het mogelijk te maken om de modulemontage te
verwijderen.
6. Verwijder de afdekplaat en verwijder de de draden van de
ontstekingsmodule, waarbij u de draden en terminals markeert of
opschrijft om het opnieuw aansluiten te vergemakkelijken.
7. Verwijder de moeren die de module bevestigen op de plaat.
8. Pas de procedure omgekeerd toe om de vervangende module te installeren.
1.14.6 Een ontstekingsconstructie vervangen
1. Koppel de friteuse los van de voeding of verwijder de zekering op de onderkant van de verbonden
bedieningskast.
2. Ontkoppel de vlamsensor door de terminal voorzichtig los te trekken van de terminalstrip op de
ontsteking (zie afbeelding 7). Ontkoppel de voedingskabel voor gas aan de drukaansluiting van het
ontstekingsuiteinde. Ontkoppel de ontstekingskabel van de ontsteker door de mof beet te pakken en
voorzichtig naar u toe te trekken.
Aardingsdraad
3. Verwijder de metalen schroeven die de ontsteker op de montageplaat houden en trek de ontsteker uit
de friteuse.
4. Pas de procedure omgekeerd toe om de vervangende ontsteker te installeren. Vervang door een
specifieke ontsteking voor het type friteusegas.
GEVAAR
Vetpan afvoeren voordat u verdergaat.
Afbeelding 7
1-18
Afbeelding 5
Afbeelding 6
Bedrading vlamsensor
Gasverrijkingsbuis
Ontstekingskabel
