5. Verwijder de stuwkamer (4).
6. Verwijder aan de voorkant de onderste isolatiehouder van de verbrandingskamer en de isolatie (5) en
de binnenste isolatiehouder van de onderste verbrandingskamer en isolatie (6). NB: Toestellen met
volledig vat hebben een isolatiehouder die uit twee stukken bestaat en isolatiecomponenten.
Toestellen met tweeledig vat hebben componenten die uit een stuk bestaan.
7. Verwijder de isolatiehouder en de isolatie van de bovenste verbrandingskamer (7).
8. Verwijder de binnenste isolatiehouder en de isolatie van de bovenste verbrandingskamer (8).
9. Verwijder de achterste isolatiehouders, achterkant en de isolatie van de onderste verbrandingskamer (9).
NB: Toestellen met volledig vat hebben een achterkant die uit twee stukken bestaat en vier houders.
Toestellen met tweeledig vat hebben een achterkant die uit een stuk bestaat en twee houders.
10. Verwijder de vlampijpconstructie (10).
Afstandshouder
4
Zie pagina 1-26 voor afbeelding van opnieuw monteren.
Afbeelding 20
11. Verwijder de bovenste branderrails (11). NB: Raadpleeg voor de volgende stappen onderstaande
afbeelding van de vetpan op pagina 1-26 om de componenten te herkennen.
12. Verwijder eventuele overtollige isolatie, dichtingspasta en/of olie van de buitenkant van de vetpan.
13. Leg de "L"-vormige stukken van de verbrandingskamerisolatie (1) in de voorste en achterste hoeken
van beide gleuven van de bovenste railhouders.
14. Sla met gebruik van een hamer en een stukje hout de hoeklippen van de verbrandingskamer over de
isolatie en zorg voor een goede afdichting van de brander.
15. Installeer de bovenste branderrails (2) met de warmtedeflectoren schuin hangend richting de
achterkant van de vetpan. De rails bedekt de "L"-vormige stukken van de verbrandingskamerisolatie
die eerder werd aangebracht.
16. Plaats de bovenste verbrandingskamerisolatie aan de binnenkant en de isolatiehouders (3) bovenop
de twee nagels aan beide zijden van de voorkant van de vetpan en zet deze vast met
¼"-20 montagemoeren. Het is normaal dat de houders de overhangende isolatie afsnijden.
17. Plaats de achterste verbrandingskamerisolatie aan de onderkant (4) op de onderste vier nagels aan de
achterkant van de vetpan.
18. Plaats een 4,2 cm buisvormige afstandhouder (5) op beide rookkanaalconstructienagels (bovenzijde)
aan de achterkant van de vetpan. NB: Er zijn afstandhouders in drie verschillende formaten.
Controleer het formaat om ervoor te zorgen dat de juiste afstandhouders worden geïnstalleerd.
2
3
7
6

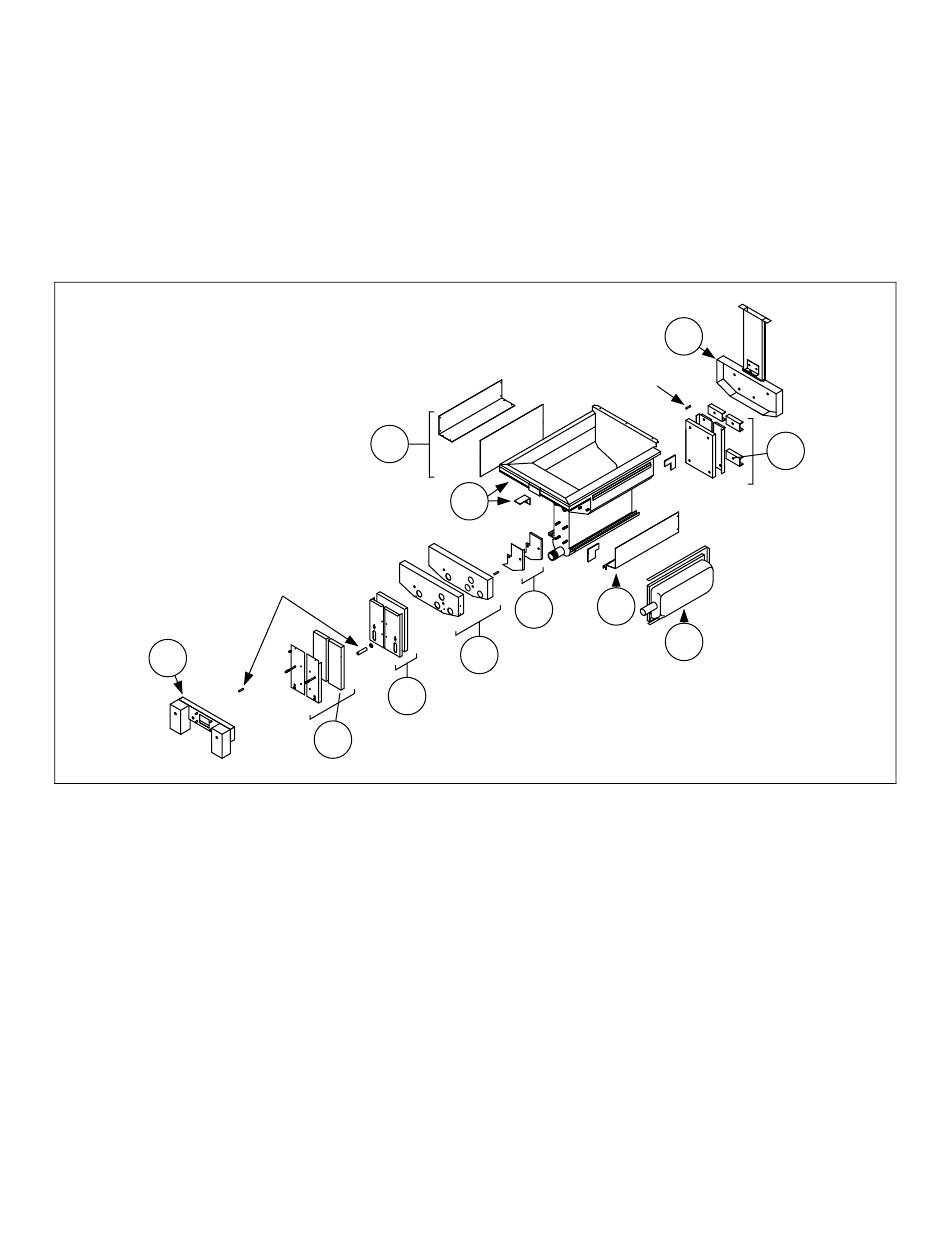

EEN VETPOT DEMONTEREN
5
(VOLLEDIG VAT AFGEBEELD)
1-25
10
Afstandshouder
11
8
1
9
