1.14.9 Een gasklep vervangen
1. Ontkoppel de friteuse van elektrische en gastoevoer.
2. Koppel de kabelboom los van de gasklep.
3. Verwijder de ontluchtingspijp (op niet-CE friteuses en de aansluiting van de voedingsslang van de klep.
Ontkoppel de flexibele gasleiding(en).
Bij het vervangen van de meest linkerklep of de meest rechterklep op enige configuratie, volgt u
onderstaande instructies. Ga voor het vervangen van kleppen in andere posities verder naar "ALLE
OVERIGE KLEPPEN".
A. Verplaats de friteuse zodat u gemakkelijk toegang heeft voor onderhoud.
B. Verwijder de deur naast de klep die vervangen moet worden.
C. Verwijder het zijpaneel het dichtst bij de gasklep die wordt vervangen door het verwijderen van de drie
schroeven aan de voorkant, de enkele schroef onder het midden en de vier schroeven in de achterkant.
D. Verwijder de filterpan uit het apparaat (kleppen dicht bij filterpan).
E. Ontkoppel het pijpverbindingsstuk en verwijder de gasklep en de bijbehorende aansluiting van het
toestel.
F. Verwijder de aansluitingen en bijbehorende pijpen van de defecte klep en installeer deze op de
vervangende klep met gebruikmaking van Loctite
pijpdraad.
G. Sluit de gasklepconstructie opnieuw aan op de friteuse met gebruik van Loctite
gelijkwaardige dichtingspasta voor pijpdraad en sluit de flexibele gasleiding (en), voedingsslang (en) en
de ontluchtingsslang weer aan (op niet-CE toestellen). Sluit de draden van de bovenlimietthermostaat
en de afvoerveiligheid weer aan op de gasklep.
H. Sluit de friteuse weer aan op de gastoevoer en zet de afgesloten gasklep weer open. Breng een dikke
zeepoplossing of zeepwater aan rond alle aansluitingen om te controleren of er gas lekt en om er zeker
van te zijn dat er geen gasbelletjes vrijkomen. Verwijder eventueel gevonden gasbelletjes. U mag geen
gaslucht ruiken.
I.
Installeer de filterpan in het toestel om er voor te zorgen dat alle componenten goed zijn uitgelijnd.
J.
Steek de stekker van de friteuse in het stopcontact en controleer of alles goed werkt. Als de correcte
werking geverifieerd is mag u de deur die werd verwijderd in stap B weer installeren.
ALLE OVERIGE KLEPPEN
4. Schroef de klep voorzichtig los van het verdeelstuk. NB: Sommige modellen hebben een klep die
vastzit aan het verdeelstuk door middel van een pijpverbindingsstuk. Verwijder in dergelijke gevallen
de klep door het verbindingsstuk te ontkoppelen.
5. Verwijder alle aansluitingen van de oude klep en installeer deze op de vervangende klep met
gebruikmaking van Loctite
6. Sluit de gasklepconstructie opnieuw aan op de friteuse met gebruik van Loctite
gelijkwaardige dichtingspasta voor pijpdraad en sluit de flexibele gasleiding (en), voedingsslang (en) en
de ontluchtingsslang weer aan (op niet-CE toestellen). Sluit de draden van de bovenlimietthermostaat
en de afvoerveiligheid weer aan op de gasklep.

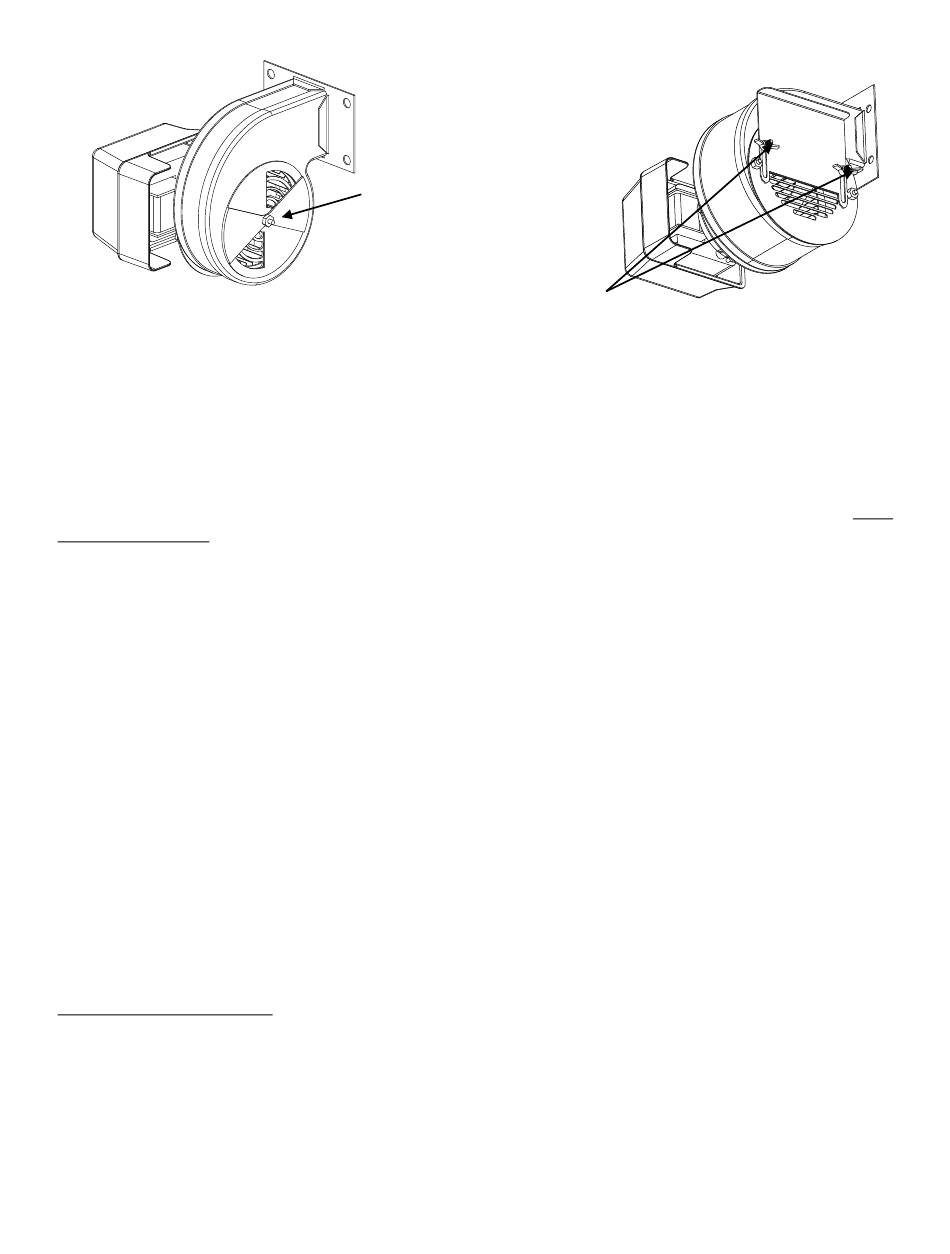

Draai op niet-CE blazers
deze moer los en draai de
schuifplaat om het lucht
aanzuigen te openen of te
sluiten.
Draai op CE blazers beide
vleugelmoeren en schuif de
schuifplaat
luchtaanzuiging
passen.
Afbeelding 12
®
PST56765 of een gelijkwaardige dichtingspasta voor pijpdraad.
®
1-21
om
de
aan
te
PST56765 of een gelijkwaardige dichtingspasta voor
®
PST56765 of een
PST56765 of een
®
