1.20.2 Bulk (RTI) LOV™-bedrading
FIB-
PLAAT
CONTROLELIJN
POMP
TOEVOEGEN
DETECTIE
LIJN
AFVAL VOL

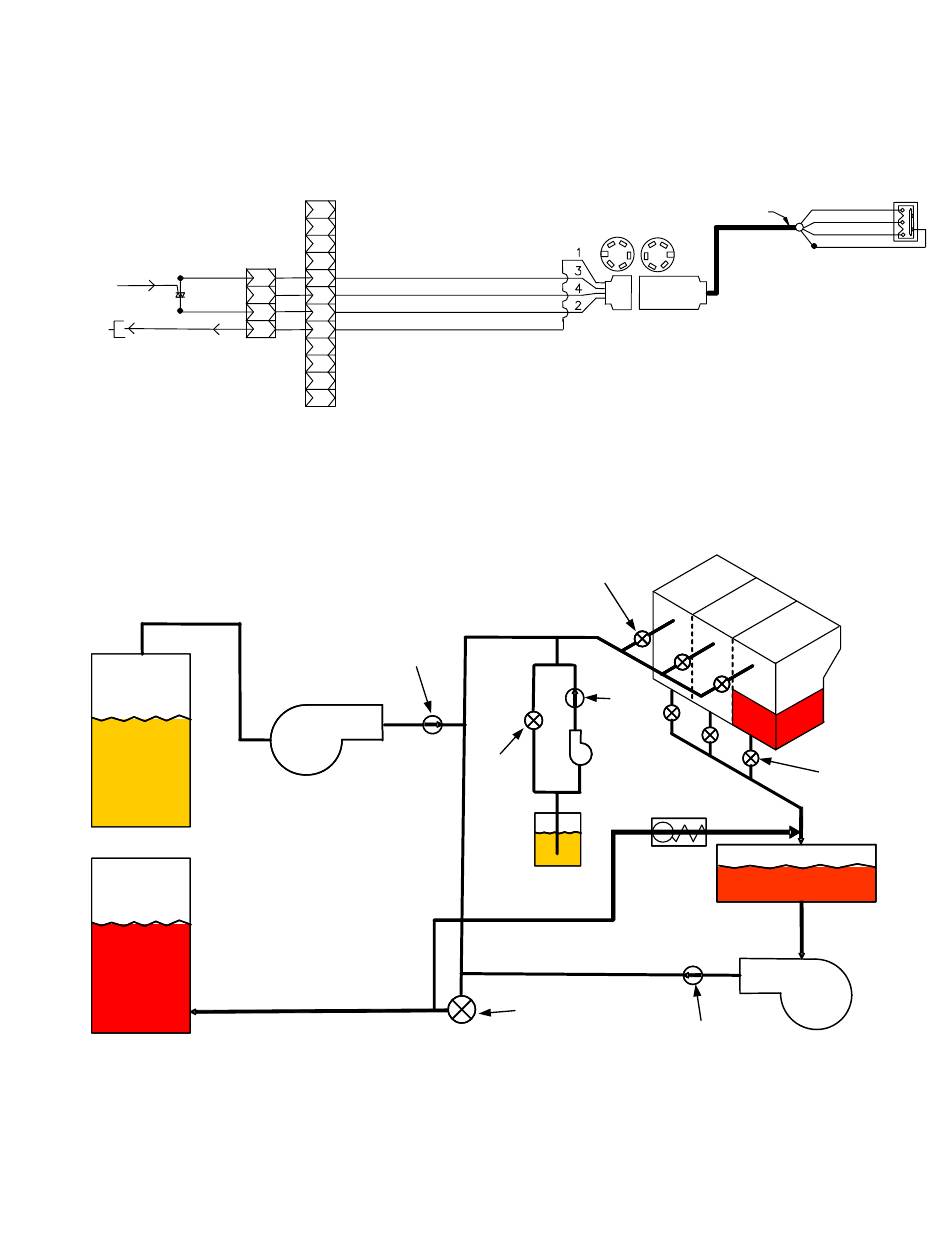

1.20.3 Buisschema Frymaster LOV™-friteuse en RTI-bulkoliesysteem
Nieuwe
olietank
Olieafvoertank
BULK OIL LOV-T BEDRADING
FIB-
kast
C7
1
2
3
J1
4
ZWARTE 24VAC IN VAN RTI (WARM)
21
6
WIT 24VAC IN VAN RTI (COM)
22
5
GROEN 24VAC UIT RTI-POMP
23
7
HIRSCHMANN-AANSLUITING OP
ACHTERKANT VAN FRITEUSE
8
24
9
10
TESTEN TUSSEN PENNEN 5 & 8 FIB ACHTER
11
C7 AANSLUITING MOET AANGEVEN:
12
24VAC WANNEER RTI-TANK VOL IS
0 VAC WANNEER RTI-TANK NIET VOL IS
RTI-
spruitstuk
controleklep
Nieuwe
oliepomp
Afbeelding 38
TESTEN TUSSEN PENNEN 1 & 4 RTI-
INBRENGAANSLUITING MOET AANGEVEN:
24VAC WANNEER RTI-TANK VOL IS
0 VAC WANNEER RTI-TANK NIET VOL IS
1 2
5
HIRSCHMANN
CONNECTION ON
REAR OF FRYER
Afbeelding 37
Retourkleppen
Controleklep
Bijvulpomp
Solenoï-
deklep
Bijvulkan
Handmatige
wegvloeiklep
1-45
GRIJZE 5-
GELEIDERKABEL
2
1
3
3
4
4 5
Vetpannen
Afvoerkleppen
Bypass
controleklep
Ingebouwde filterpan
Filterpomp
friteuse
Filterpomp
controleklep
INBRENGAANSLUITING
ACHTER FRITEUSE
ROOD
1
GROEN
2
ZWART
3
WIT
4
