1.22.1.1 Functionele probleemoplossing M4000-controller

Er zitten vier (4) LED-statuslampjes op de achterkant van de controller die een snelle methode bieden

om de stroom en functionaliteit van het aanraakscherm te verifiëren op de M4000-controller.

Om te verifiëren dat de M4000 stroom ontvangt en dat het aanraakscherm functioneel is, verwijdert u

de 2 schroeven die de controller bevestigen aan de schuine houderplaat. Breng de controller omlaag

voor het bekijken van de LED's op de achterkant van de controllerplaat. Verifieer dat de drie (3) groene

LED's branden, die aangeven dat stroom van 3V, 5V en 12V aanwezig is in de controller. Deze moeten te

allen tijd branden. Door op een willekeurige plek op de voorkant van het aanraakscherm te drukken,

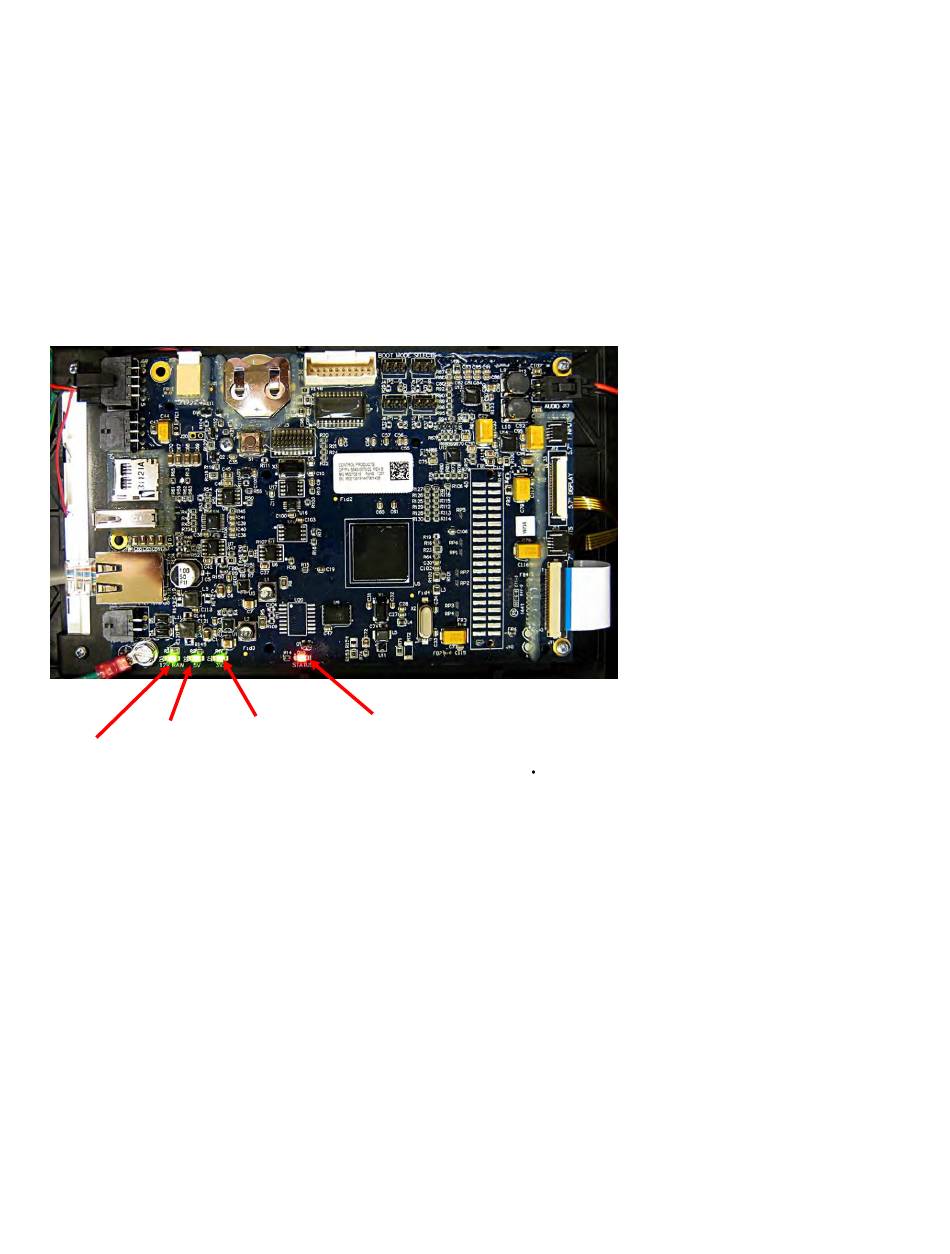

gaat de rode LED-STATUS branden (zie foto hieronder). De rode LED brandt ook tijdelijk tijdens

inschakelen.

3V van voeding

5V van

12V

op UIB

SIB

van SIB

Wanneer op het

aanraakscherm wordt

gedrukt, gaat de STATUS-

LED ROOD branden

1-56
