Systeemoplossingen
Het product mag alleen overeenkomstig de officiële systeemoplossingen
van de fabrikant worden geïnstalleerd. Daarvan afwijkende installatieop-
lossingen zijn niet toegestaan. Schade en problemen die ontstaan door
een ontoelaatbare installatie zijn van de aansprakelijkheid uitgesloten.
Bij bepaalde installatieoplossingen is toebehoren (BST, omschakelven-
tiel, mengkraan, cv-pomp) vereist. De pomp PC1 wordt door de bestu-
ring in de binneneenheid aangestuurd.
Wanneer een verswaterstation wordt geïnstalleerd, moet deze over een
eigen regeling beschikken.
Bij gebruik van een buffervat moet het omschakelventiel VC0 overeen-
komstig de installatie-oplossing worden geïnstalleerd.
10.2.1 Verklaringen bij de systeemoplossingen
Algemeen
SEC 20
Installatiemodule in warmtepompmodule geïnte-
greerd
HPC410
Regelaar
CR10H
Kamertemperatuurgestuurde regelaar (toebehoren)
T1
Buitentemperatuursensor
MK2
Vochtsensor (toebehoren)
CC1
Boiler (toebehoren)
VW1
Omschakelventiel (toebehoren)
PW2
Circulatiepomp (toebehoren)
TW1
Warmwatertemperatuursensor
Ongemengd cv-circuit
PC1
CV-pomp
T0
Sensor aanvoertemperatuur
Gemengd cv-circuit
MM100
Mengmodule (regelaar voor circuit)
PC1
Pomp voor cv-circuit 2
VC1
Mengkraan
TC1
Aanvoertemperatuursensor, cv-circuit 2, 3 ...
MC1
Thermische afsluiter, cv-circuit 2, 3 ...
Compress 6000 AWE – 6721817869 (2023/03)
10.2.2 Bypass naar cv-installatie
1
2
3

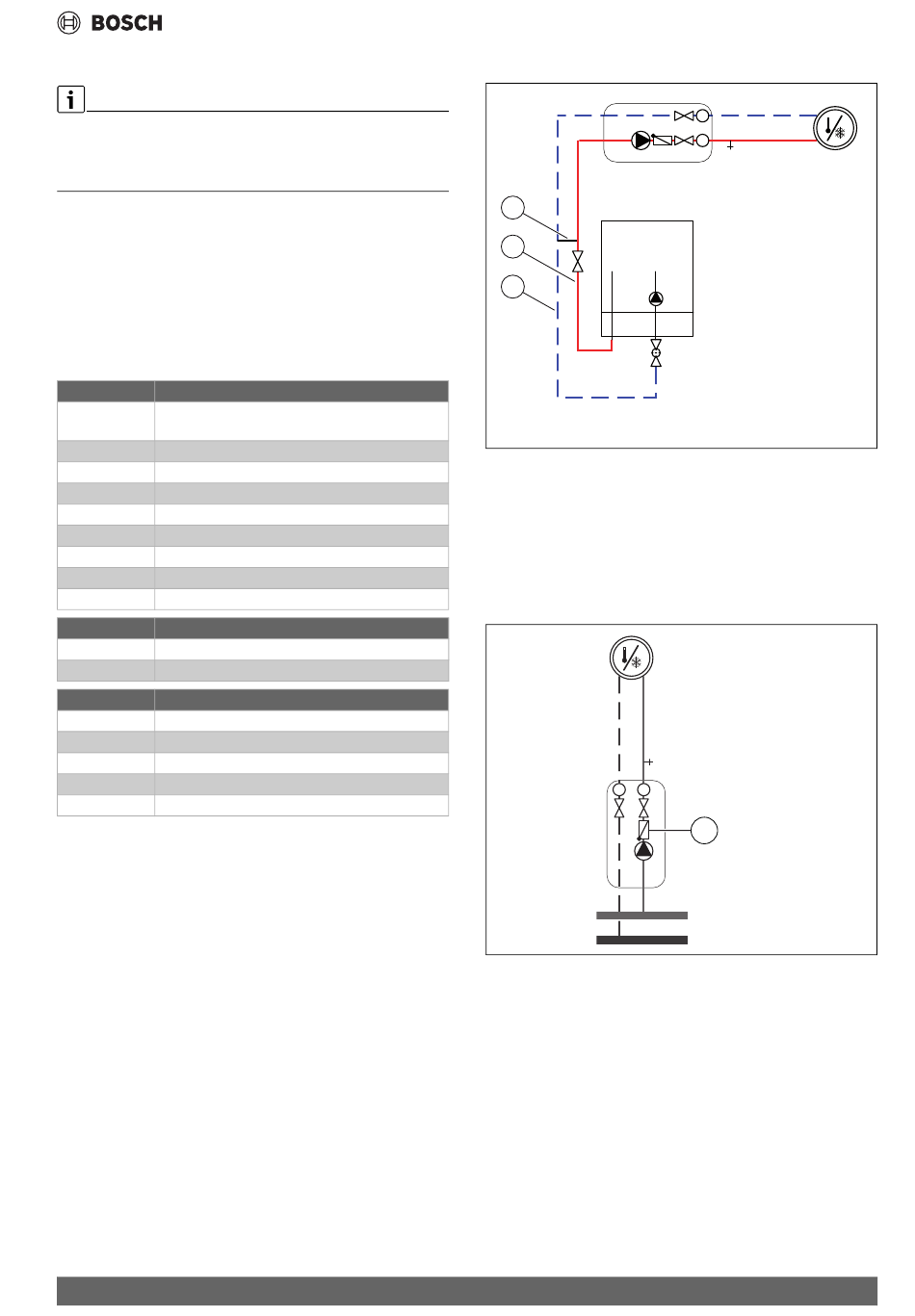

Afb. 29 Binneneenheid met cv-circuit en bypass
[1]
Bypass
[2]
Aanvoer
[3]
Retour
Wanneer geen buffervat is geïnstalleerd, is een bypass vereist. De lengte
van de bypass moet ten minste het 10-voud van de buisbinnendiameter
bedragen.
10.2.3 Terugslagklep in het cv-circuit
T
T
Afb. 30 Cv-circuit
[1]
Terugslagklep
Om de natuurlijke circulatie in de cv-installatie bij zomerbedrijf te voor-
komen, is in elk cv-circuit een terugslagklep nodig. Natuurlijke circulatie
kan optreden als het omschakelventiel van de warmwaterleiding tijdens
de warmwaterbereiding naar de cv-installatie geopend is.
Technische gegevens
T
T
1
0010019882-002
