10.3.4 Schakelschema installatiemodule met geïntegreerde elektrische bijverwarming
1

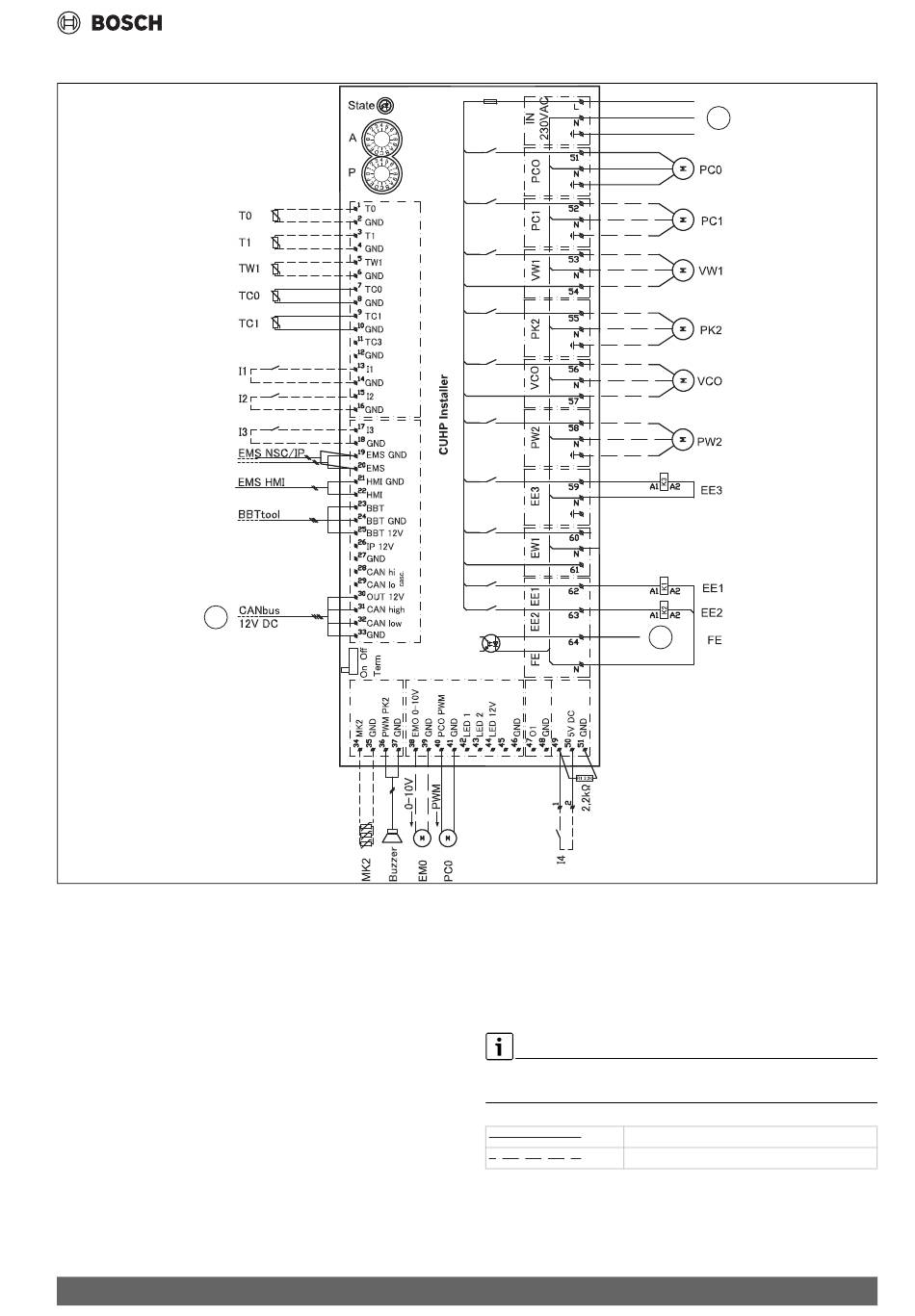

Afb. 35 Schakelschema installatiemodule met geïntegreerde elektrische bijverwarming
[l1]
Externe ingang 1
[l2]
Externe ingang 2
[l3]
Externe ingang 3
[l4]
Externe ingang 4
[MK2/MD1]Vochtsensor
[Buzzer] Alarmzoemer (toebehoren)
[T0]
Sensor aanvoertemperatuur
[T1]
Buitentemperatuursensor
[TW1]
Temperatuursensor tapwater
[TC0]
Temperatuursensor voor warmtedragerretour
[TC1]
Temperatuursensor voor warmtedrageraanvoer
[F50]
Zekering 6,3 A
[PC0]
Circulatiepomp PWM-signaal
[PC0]
Cv-pomp
[PC1]
Pomp van de cv-installatie
[PK2]
Relaisuitgang koeling/ventilatorconvector
[PW2]
Circulatiepomp warm water
[VC0]
Omschakelventiel circulatie, 230-V-uitgang
[VW1]
Omschakelventiel verwarmings/warm water
Compress 6000 AWE – 6721817869 (2023/03)
2
[EE1]
Elektrische verwarming niveau 1
[EE2]
Elektrische verwarming niveau 2
[EE3]
Elektrische verwarming niveau 3
[1]
CAN-BUS naar de warmtepomp (I/O-module)
[2]
FE, alarm van de drukcontrole, 230-V-ingang
[3]
Bedrijfsspanning 230 V~
Maximale belasting aan de relaisuitgang: 2 A, cos> 0,4 Bij hogere be-
lasting montage van een tussenrelais.
Fabrieksaansluiting
Aansluiting bij installatie/toebehoren
Technische gegevens
3
33
