5.5.4
Buitentemperatuursensor T1
Een afgeschermde kabel moet worden gebruikt wanneer de buitentem-
peratuursensorkabel langer is dan 15 m. De afgeschermde kabel moet in
de binneneenheid worden geaard. De maximale lengte voor een afge-
schermde kabel is 50 m.
De kabel naar de buitentemperatuursensor moet aan de volgende mini-
male eisen voldoen:
2
• Kabeldiameter: 0,5 mm
• Weerstand: maximaal 50 /km
• Aantal aders: 2
▶ Installeer de sensor aan de koudste zijde van het gebouw, normaal
gesproken richting het noorden. De sensor moet worden beschermd
tegen direct zonlicht, ventilatie en andere factoren die de tempera-
tuurmeting beïnvloeden. De sensor mag niet vlak onder het dak wor-
den geïnstalleerd.
▶ Sluit de sensor voor de buitentemperatuur T1 aan op de aansluitklem
T1 van de installatiemodule.

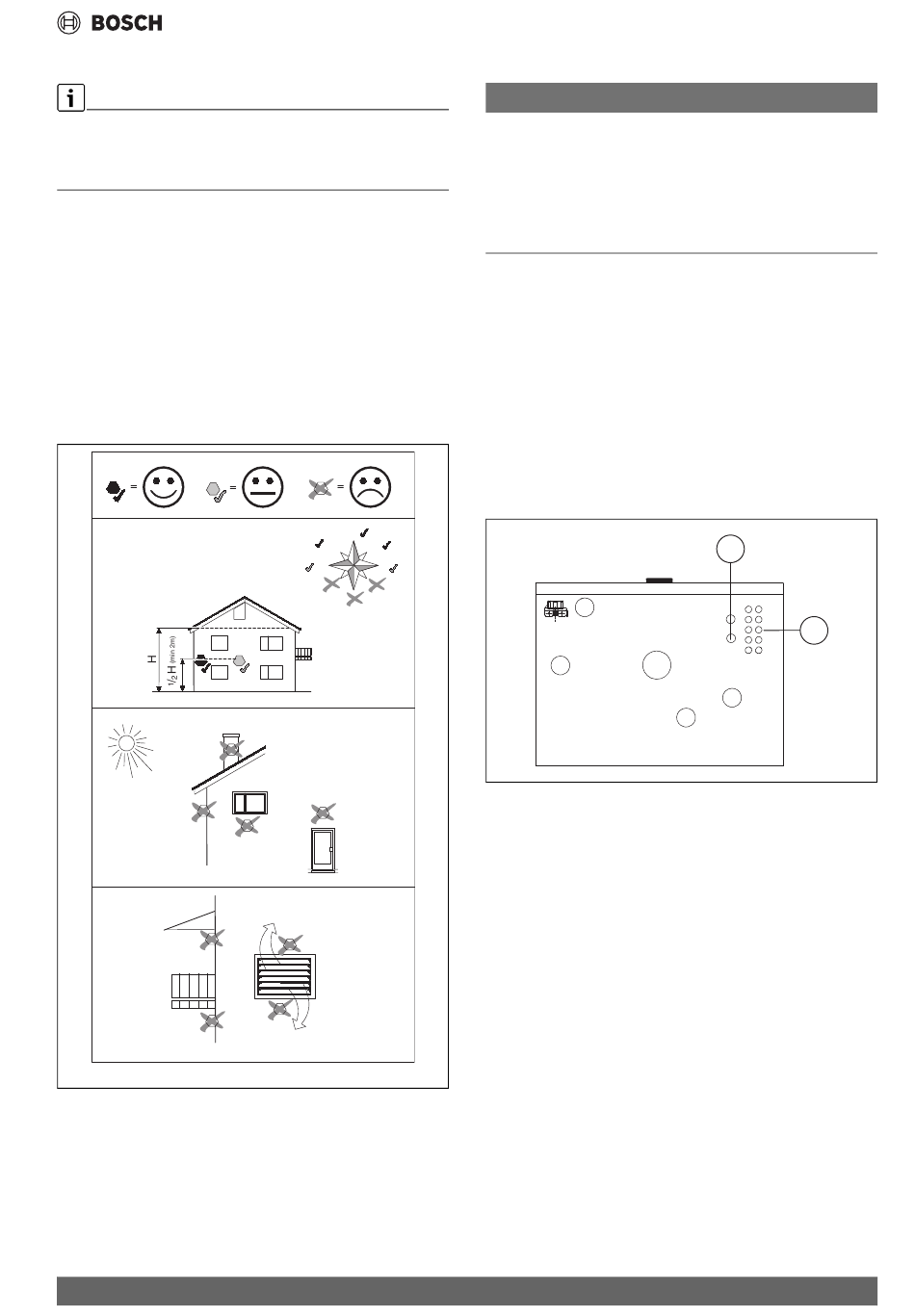

Afb. 9
Positie van de buitentemperatuursensor
Compress 6000 AWE – 6721817869 (2023/03)
5.5.5
Materiële schade door verkeerde aansluiting!
Door aansluiting op een verkeerde spanning of stroomsterkte is schade
aan elektrische bestanddelen mogelijk.
▶ Voer uitsluitend aansluitingen op externe aansluitingen van de warm-
▶ Gebruik uitsluitend relais met goudcontacten wanneer tussenrelais
De externe ingangen kunnen voor de afstandsbediening van afzonderlij-
ke functies van de besturing worden gebruikt.
De functies, die door de externe ingangen worden geactiveerd, worden
in de handleiding van de besturing beschreven.
De externe ingang wordt op een handmatige schakelaar of een besturing
met 5 V-relaisuitgang aangesloten.
5.5.6
▶ Sluiting van de besturing afnemen.
▶ Aansluitkabel door de kabeldoorvoeren in de schakelkast leiden.
▶ Sluit de kabel aan conform het schakelschema.
▶ Deksel van de besturing en frontplaat van de binneneenheid weer
N
NW
NE
W
E
SE
SW
S
Afb. 10 Kabeldoorvoeren
[1]
[2]
6 720 809 156-23.1I
Externe aansluitingen
OPMERKING
tepomp uit, die voor 5 V en 1 mA aangepast zijn.
nodig zijn.
Binneneenheid aansluiten
aanbrengen.
Kabeldoorvoer voor sensor, CAN-BUS en EMS-BUS
Kabeldoorvoer voor elektrische aansluiting
Installatie
2
1
13
