7
Onderhoud
GEVAAR
Gevaar voor elektrische schokken!
▶ Schakel, voordat werkzaamheden aan de elektrische installatie wor-
den uitgevoerd, de hoofdvoeding uit.
GEVAAR
Risico door elektrische schok!
Openen van de installatiemodule kan lichamelijk letsel door elektrische
schokken veroorzaken.
▶ Open de installatiemodule niet voor het vervangen van een compo-
nent. Wanneer de installatieprintplaats of één van de componenten
daarvan moet worden vervangen, verwijder dan de installatiemodule
compleet en vervang deze door een nieuwe.
OPMERKING
Vervormingen door warmte!
Bij te hoge temperaturen vervormt het isolatiemateriaal (EPP) in de bin-
neneenheid.
▶ Bescherm bij soldeerwerkzaamheden in de warmtepomp het isola-
tiemateriaal met warmtebestendig materiaal of vochtige doeken.
▶ Maak enkel gebruik van originele onderdelen!
▶ Bestel reserveonderdelen conform de reserveonderdelenlijst.
▶ Vervang gedemonteerde dichtingen en O-ringen door nieuwe exem-
plaren.
Bij een inspectie moeten de hierna beschreven werkzaamheden worden
uitgevoerd.
Geactiveerde alarmen weergeven
▶ Controleer het alarmprotocol (handleiding voor de besturing).
Werkingscontrole
▶ Functietest uitvoeren ( hoofdstuk 6.4).
7.1
Deeltjesfilter
De filter voorkomt, dat deeltjes en verontreinigingen in de warmtepomp
terecht komen. In de loop der tijd kan de filter verstoppen en moet deze
worden gereinigd.
Voor het reinigen van de filter hoeft de installatie niet te worden afgetapt.
Filter en afsluiter zijn geïntegreerd.
Reiniging van de filter
▶ Sluit het ventiel (1).
▶ Schroef de dop (met de hand) af (2).
▶ Neem de filter eruit en reinig hem onder stromend water of met pers-
lucht.
▶ Monteer de filter terug. Zorg er voor een juiste montage voor, dat de
geleidingen in de uitsparingen op het ventiel passen.
Compress 6000 AWE – 6721817869 (2023/03)
1
1.
2.
3

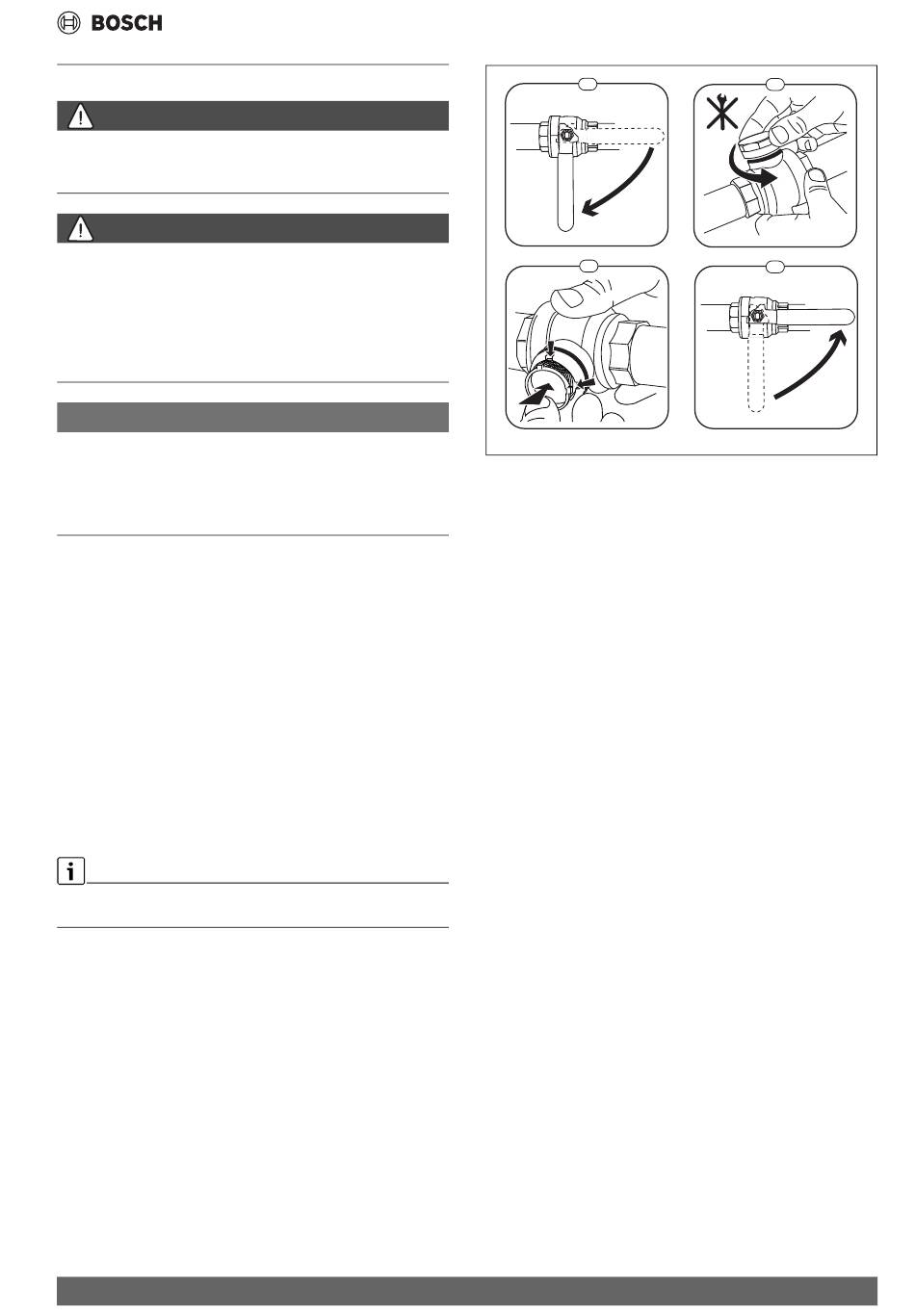

Afb. 20 Reiniging van de filter
▶ Schroef de dop er weer op (handvast aantrekken).
▶ Ventiel openen (4).
Controleer de magnetietindicator
Na de installatie en opstart moet de magnetietindicator regelmatig ge-
controleerd worden. Wanneer veel magnetische vervuiling wordt afgezet
op de magnetische staaf in de deeltjesfilter en deze vervuiling regelmatig
een alarm veroorzaakt door de slechte doorstroming (bijvoorbeeld lage
of slechte doorstroming, of WP-alarm), moet een magnetietfilter (zie lijst
met toebehoren) worden geïnstalleerd om regelmatig aftappen van dit
onderdeel te voorkomen. Een filter verlengt tevens de levensduur van
componenten in de warmtepomp en de overige onderdelen van het ver-
warmingssysteem.
7.2
Vervangen componenten
Wanneer componenten moeten worden vervangen, waarvoor de binnen-
eenheid moet worden afgetapt en weer worden gevuld, de volgende
stappen uitvoeren:
1. Schakel de warmtepomp en binneneenheid spanningsloos.
2. Waarborg, dat het automatische ontluchtingsventiel VL1 open is.
3. Ventielen naar cv-installatie sluiten; deeltjesfilters SC1 en VC3.
4. Een slang aan de aftapkraan VA0 aansluiten, het andere eind in een
afvoer leiden. Ventiel openen.
5. Wacht, tot er geen water meer de afvoer instroomt.
6. Componenten vervangen.
7. Vulkraan VW2 openen en water in de naar de warmtepomp leidende
buis laten stromen.
8. De vulprocedure net zo lang voortzetten tot er uit de slang aan de af-
voer alleen water naar buiten komt en de buiteneenheid geen lucht-
bellen meer bevat.
9. Sluit de aftapkraan VA0 en vul de installatie tot op de manometer
GC1 2 bar wordt weergegeven.
10.Vulventiel VW2 sluiten.
11.Voedingsspanning van warmtepomp en binneneenheid aansluiten.
12.Slang van aftapkraan VC0 afnemen.
13.Deeltjesfilter SC1 reinigen.
14.Ventielen VC3 en SC1 op de cv-installatie aansluiten.
15.Druk na een tijdje controleren en met het vulventiel VW2 bijvullen,
wanneer de druk onder de benodigde druk ligt.
Onderhoud
2
4
2.
1.
6 720 805 915-01.1I
21
