Installatie
5.5.7
Standaard: elektrische aansluiting bij geïntegreerde bij-
verwarming (fabrieksuitvoering)

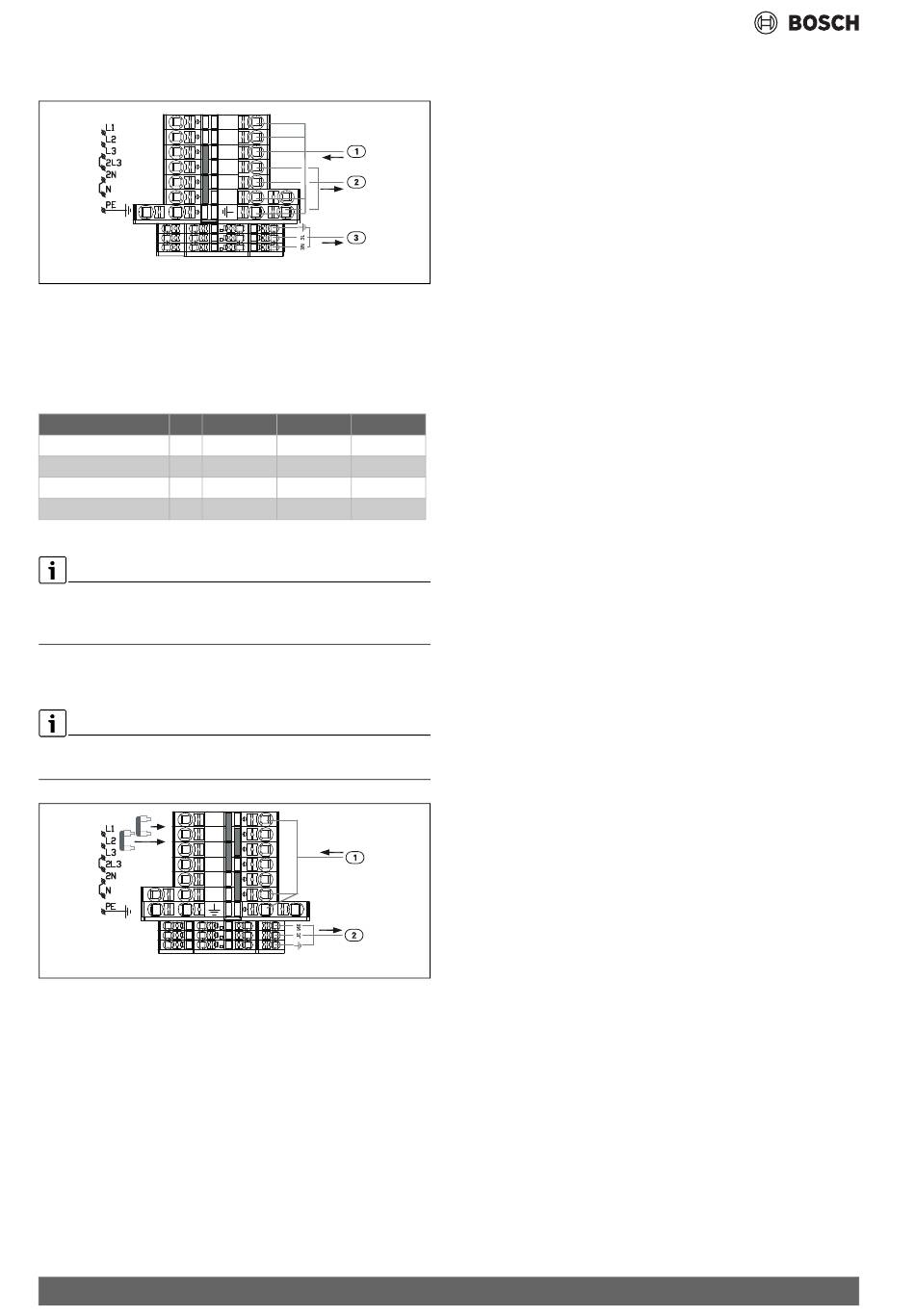

Afb. 11 Elektrische standaardaansluiting voor geïntegreerde elektri-
sche bijverwarming
[1]
400 V (draaistroom) netspanning voor binneneenheid
[2]
230 V (wisselstroom) netspanning voor warmtepomp (wissel-
stroom)
[3]
230 V ~1N netspanning voor toebehoren
Vermogen
2000
W
4000
W
6000
W
9000
W
Tabel 5 Vermogenstrappen van de elektrische bijverwarming
K3 is bij compressorbedrijf geblokkeerd. Wanneer alleen elektrische bij-
verwarming wordt gebruikt en de compressor is uitgeschakeld, gelden
de volgende vermogenstrappen: 3 - 6 - 9 kW.
5.5.8
Alternatieve uitvoering wisselstroom, zie volgorde van de
bruggen
De warmtepomp wordt op een afzonderlijke stroomvoorziening via de
huisaansluiting aangesloten.
L1
L2
L3
2L3
2N
N
Afb. 12 Alternatieve uitvoering
[1]
230 V 1N~, netspanning
[2]
230 V 1N~, EMS toebehoren
14
L1
L2
L3
2L3
2N
N
0010020037_002
K1
K2
K3
x
x
x
x
x
x
x
0010025729_002
Compress 6000 AWE – 6721817869 (2023/03)
