Technische gegevens
10.3
Schakelschema
10.3.1 CAN-BUS/EMS-BUS voor binneneenheid met elektrische bijverwarming – Overzicht
1
8
2

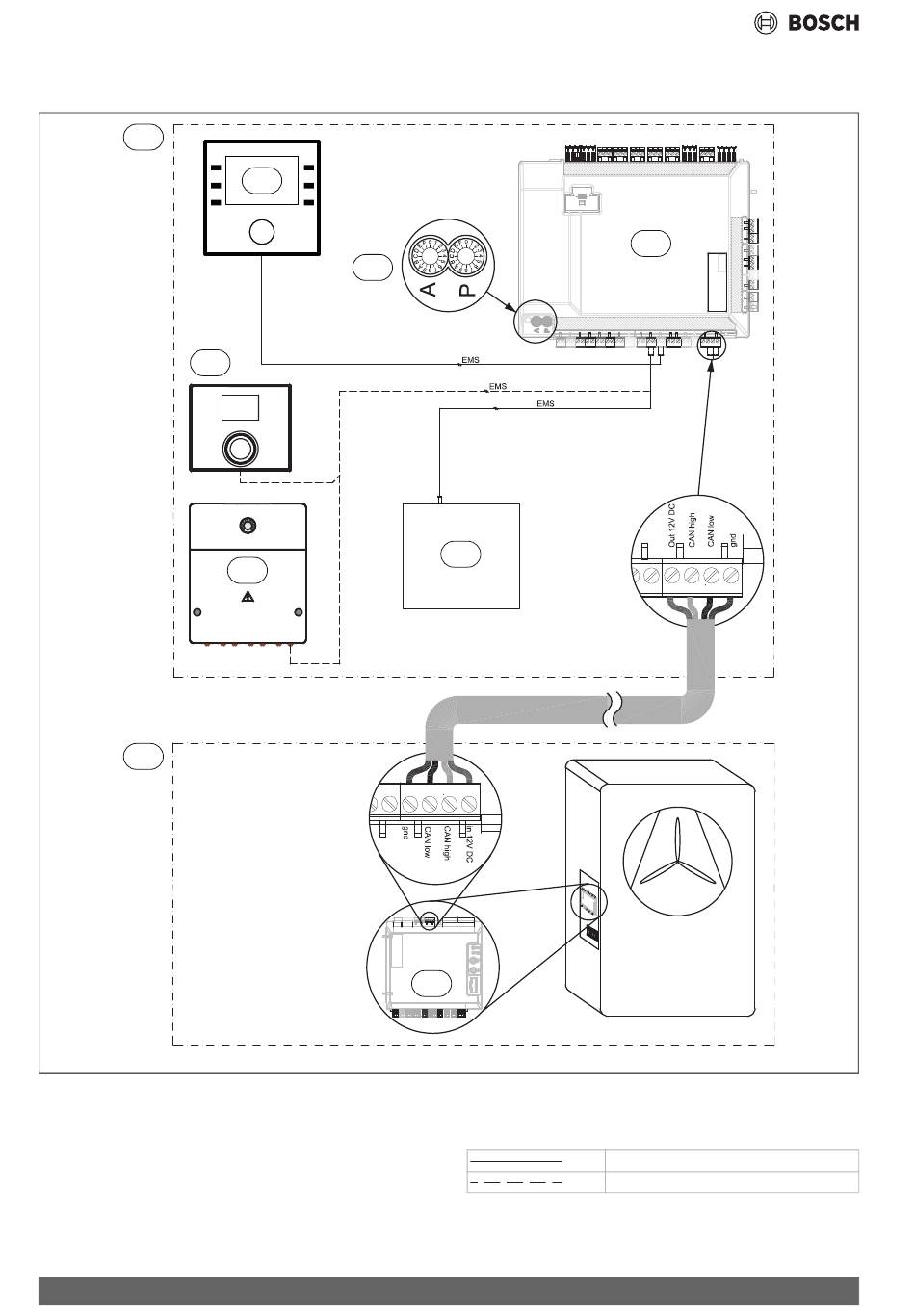

Afb. 32 CAN-BUS/EMS-BUS voor binneneenheid met elektrische bijverwarming – Overzicht
[1]
Binneneenheid
[2]
Warmtepomp
[3]
Regelaar
[4]
AWE 5-9: A = 0, P = 1
AWE 13-17: A = 0, P = B
[5]
Installatieprintplaat
[6]
Draadloze module
[7]
Toebehoren
30
3
4
7
6
9
[8]
Kamertemperatuurgestuurde regelaar (toebehoren)
[9]
I/O - modul
5
0010042120-002
Fabrieksaansluiting
Aansluiting bij installatie/toebehoren
Compress 6000 AWE – 6721817869 (2023/03)
