Formaatzaag
K3 basic/K3 winner/K3 e-classic
7.3.3 Zaagbeschermkap
! " §
&

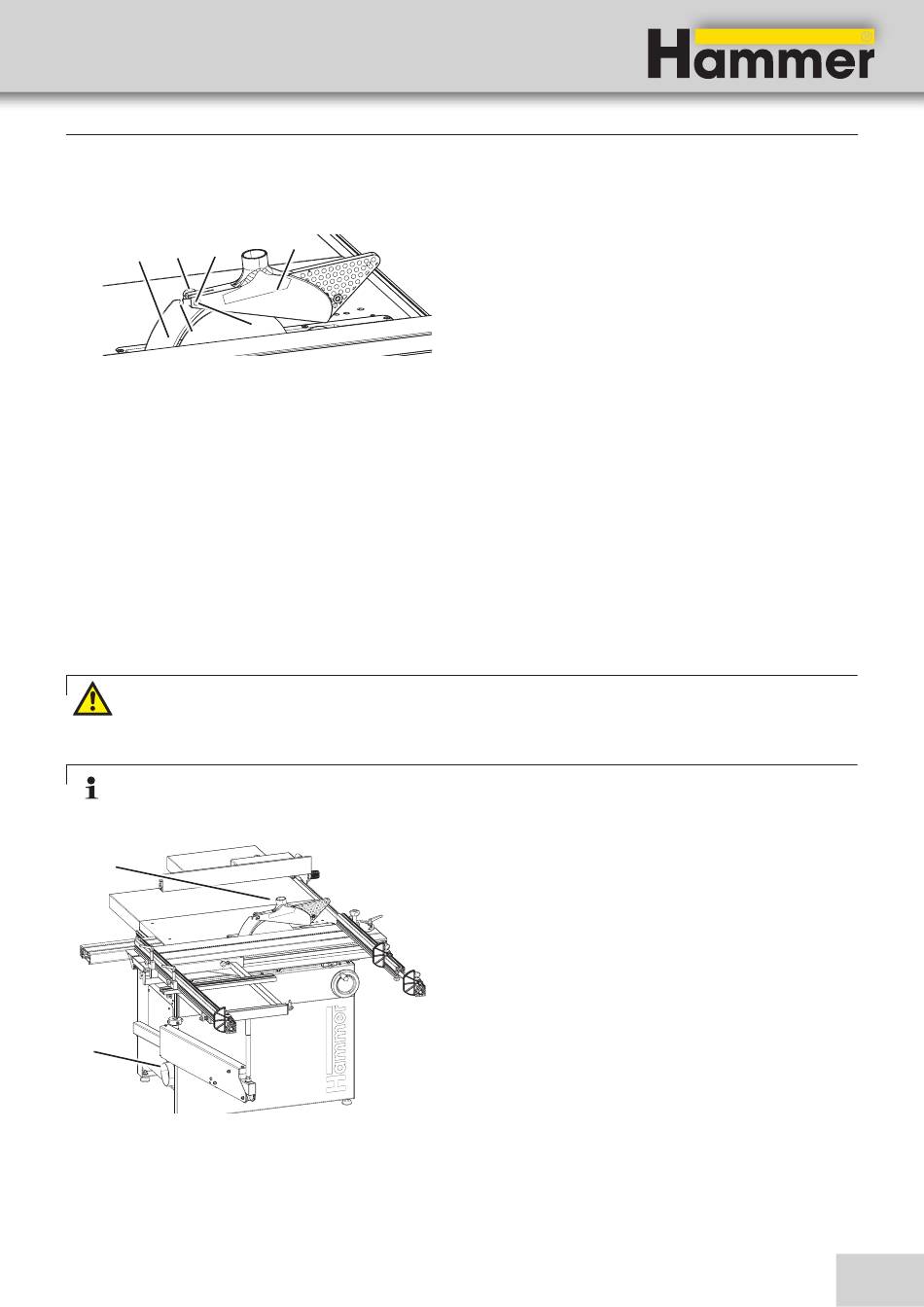

Afb. 7-6: Zaagbeschermkap
!
Spouwmes
"
Kartelmoer
§
Schroefbout
$
Zaagbeschermkap
%
Montagegat voor zaagbladen van 300 tot 315 mm
&
Montagegat voor zaagbladen van 250 mm
7.4 Afzuiging
Opgelet!
Afzuigslangen moeten moeilijk ontvlambaar en elektrisch geleidend zijn! Gebruik daarom alleen originele
Hammer-afzuigslangen!
Tip: Principieel moet elke machine tijdens het gebruik worden afgezogen. Als toebehoren is een aanloopver-
traagd stopcontact verkrijgbaar.
!
"
Afb. 7-7: Aansluitingen
Aansluiting aan afzuiggroep:
!
aansluiting Ø = 50 mm
"
aansluiting Ø = 120 mm
Opstelling en montage
$
%
De zaagbeschermkap is bevestigd aan het spouwmes.
De bevestiging is afhankelijk van de diameter van het
zaagblad:
•
Montagegat voor zaagbladen van 300 tot 315 mm
•
Montagegat voor zaagbladen van 250 mm
1. Kartelmoer lossen.
2. De schroefbout van de kap naar achteren duwen met
de kartelmoer.
3. Zaagbeschermkap wegnemen en in het andere mon-
tagegat zetten.
4. Kartelmoer aandraaien.
•
De afzuiging moet sterk genoeg zijn om de vereiste
onderdruk en een luchtsnelheid van 20 m/s tot stand
te brengen aan de aansluitingsplaats. (zie "Technische
gegevens")
•
Controleer de luchtsnelheid voor de eerste
inbedrijfstelling en na essentiële veranderingen.
•
De afzuiginstallatie moet voor de eerste inbedrijfstelling
en later dagelijks op eventuele gebreken en maandelijks
op werking worden gecontroleerd.
•
De afzuiging moet zo aan de machine worden
aangesloten dat ze gedwongen wordt met de
machine mee te draaien.
•
Afzuigslangen moeten elektrisch geleidend zijn en
tegen elektrostatische oplading worden geaard.
•
Gebruik ter verwijdering van stof alleen stofarme
afzuigmethodes.
35
