Formaatzaag
K3 basic/K3 winner/K3 e-classic

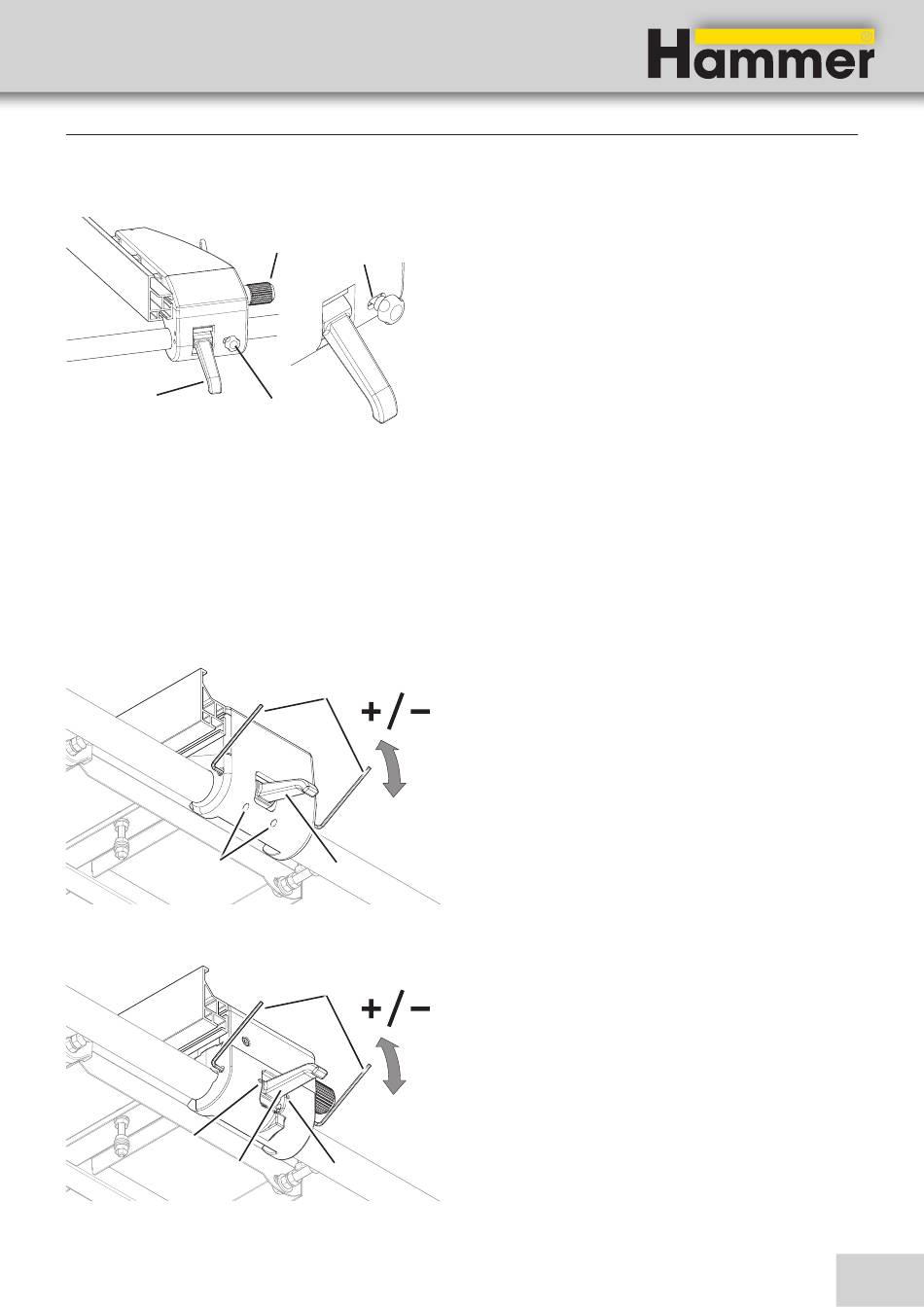

11.9.2 Cirkelzaagaanslag fijninstelling bijstellen
#
Afb. 11-6: Fijninstelling
11.9.3 Klemkracht parallelaanslag bijstellen
"
Afb. 11-7: Parallelaanslag - Standaard
"
!
Afb. 11-8: Parallelaanslag - Fijninstelling
Storingen
"
$
!
#
!
#
"
1. Machine uitschakelen
2. Kartelschrof vastdraaien.
3. Spanhefboom lossen.
4. Kartelgreep zo ver draaien tot de draadstaaf zich in
het midden van het langgat bevindt.
5. Spanhefboom vastzetten.
6. Kartelschroef lossen.
!
Kartelschroef
"
Kartelgreep
#
Spanhefboom
$
Draadstang
Benodigd gereedschap:
2 x Inbussleutel 3 mm / 4 mm
1. Machine uitschakelen en tegen herinschakelen
beveiligen.
2. Spanhefboom lossen.
3. Klemschroeven lossen (2 x)
(Inbussleutel 3 mm)
4. De instelschroeven met 2 inbussleutel (4 mm)
gelijkmatig verdraaien. (aan beide kanten)
5. Klemschroef vastdraaien (2 x)
6. Instelling van de spankracht controleren en eventueel
nog eens bijstellen.
!
Spanhefboom
"
Klemschroeven
#
Instelschroeven
75
