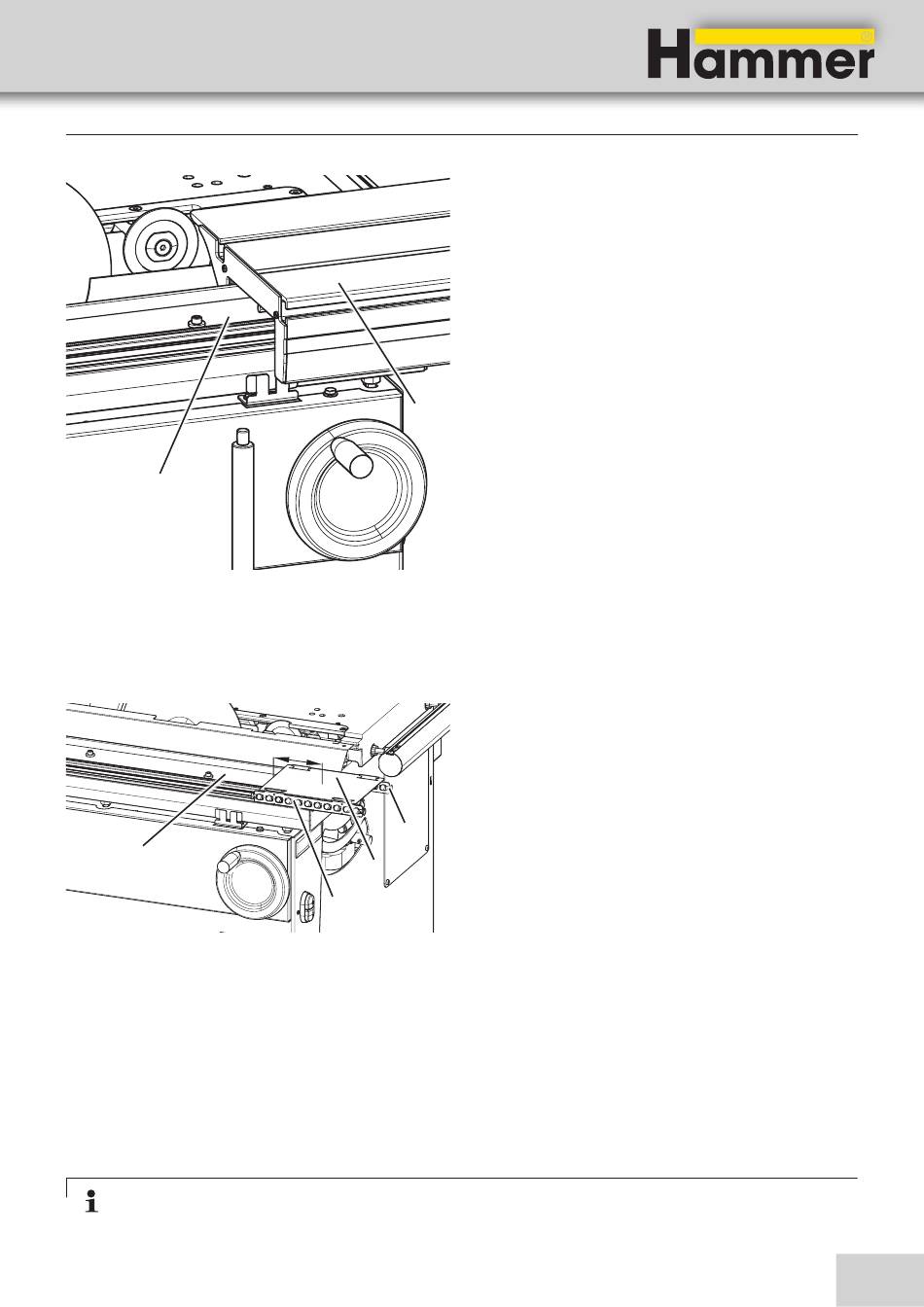

Afb. 10-10: Grondbaan/Schuiftafel
10.10 Schuiftafel monteren
ca 50 %
!
Afb. 10-10: Kogelkooi
Aanwijzing: Het aantal kogelkooien en de lengte van de kogelplaten zijn afhankelijk van de gedemonteerde
schuiftafel.
Onderhoud
Aan de kant waar de schuiftafel van de grondbaan moet
worden geschoven:
8. Schuiftafel van de grondbaan trekken
!
Grondbaan
"
Schuiftafel
"
1. Controleren of de afschraper op de kogelkooien
goed vast zit.
2. Het aantal kogels in de kogelkooien controleren.
3. Kooiplaat met de kogelkooien tot de helft op de
geleidingen van de grondbaan schuiven.
4. Schuiftafel boven de kogelkooien insteken.
5. Schuiftafel enkele centimeters boven de geleidingen
$
van de grondbaan schuiven.
6. Schuiftafel verder op de grondbaan schuiven; erop
#
letten dat de volgende kogelkooien netjes tussen
grondbaan en schuiftafel worden ingestoken.
"
7. Schuiftafel compleet op de grondbaan schuiven.
!
Grondbaan
"
Kogelkooien
#
Kooiplaat
$
Afschraper
