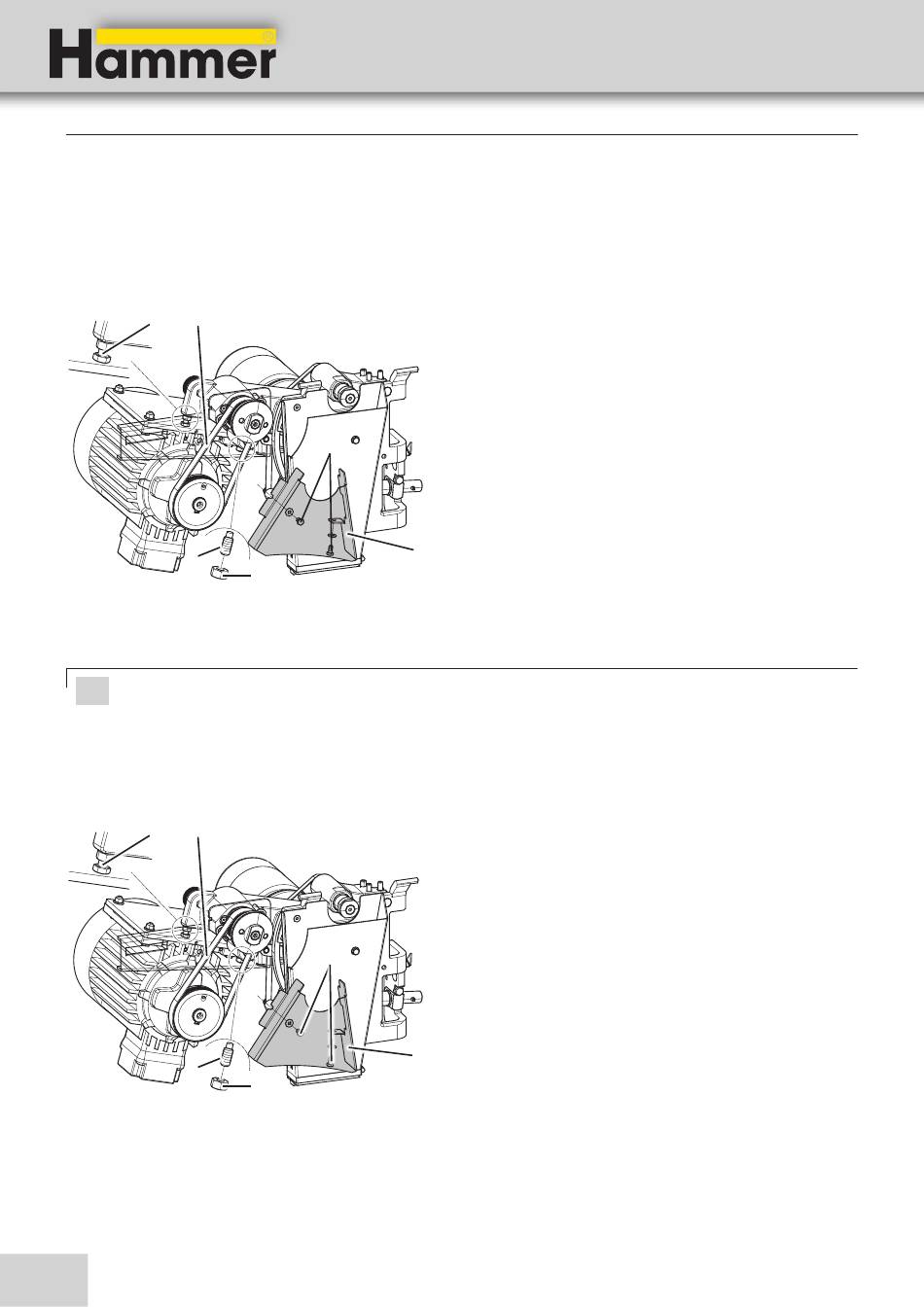

10.5 Aandrijfriem naspannen/vervangen
10.5.1 Aandrijfriem naspannen
! "
#
Afb. 10-3: Aandrijfriem naspannen
Attentie! Materiële schade! Aandrijfriem niet overspannen. Spanschroef slechts zover aandraaien tot er vol-
!
doende krachtoverbrenging is.
10.5.2 Aandrijfriem vervangen
! "
#
Afb. 10-4: Aandrijfriem vervangen
66
Onderhoud
&
%
$
&
%
$
K3 basic/K3 winner/K3 e-classic
1. Machine uitschakelen en tegen herinschakelen
beveiligen.
2. Schroeven lossen en beschermplaat verwijderen.
3. Moer en borgpen lossen.
4. De aandrijfriem met de aanzetbout spannen
5. Borgpen aandraaien en met contramoer
vastschroeven.
6. Beschermplaat aanbrengen en met schroeven
bevestigen.
!
Aanzetbout
"
Aandrijfriem
#
Borgpen
$
Moer
%
Beschermplaat
&
Schroeven
1. Machine uitschakelen en tegen herinschakelen
beveiligen.
2. Schroeven lossen en beschermplaat verwijderen.
3. Moer en borgpen lossen.
4. Met aanzetbout de oude drijfriemen ontspannen.
5. Oude aandrijfriem verwijderen.
6. Nieuwe aandrijfriem inhangen:
a) Eerst de aandrijfmotor inhangen.
b) Aandrijfmotor met aandrijfriem naar boven
trekken.
c) Aandrijfriem aan de cirkelzaagas inhangen.
7. De aandrijfriem met de aanzetbout spannen.
8. Beschermplaat aanbrengen en met schroeven
bevestigen.
!
$
Aanzetbout
"
%
Aandrijfriem
Beschermplaat
#
&
Borgpen
Formaatzaag
Moer
Schroeven
