8.10.1 Spouwmes lossen/instellen
Waarschuwing! Verwondingsgevaar!
Het spouwmes moet aangepast zijn aan de zaagbladdikte.
De dikte van het spouwmes moet tussen zaagbladlichaam en zaagtandbreedte liggen.
" #
!

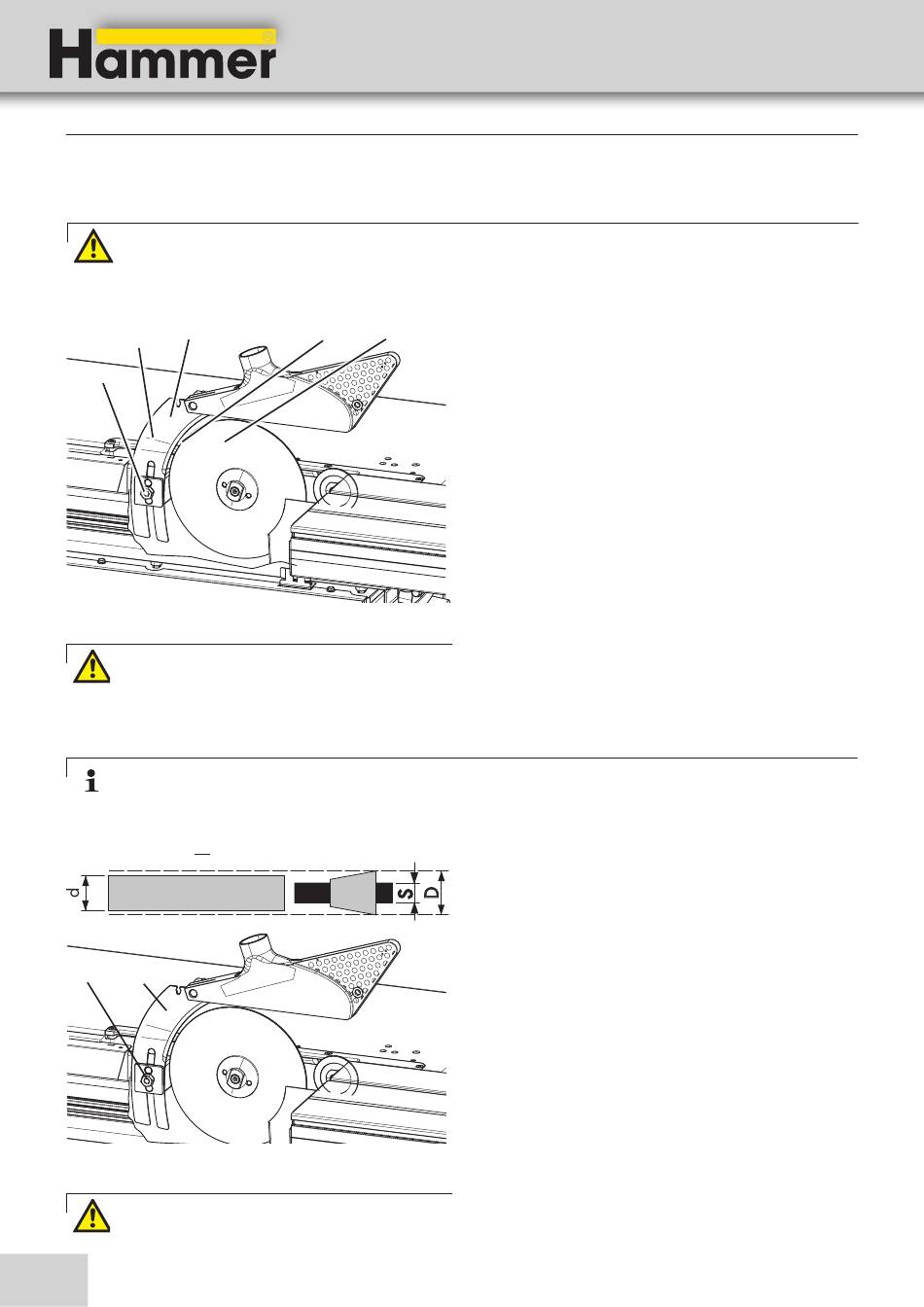

Afb. 8-20: Spouwmes instellen
Attentie! Minimaal aanhaalmoment: 25 Nm!
8.10.2 Spouwmes monteren/vervangen
Tip:
De dikte van het spouwmes moet tussen zaagbladlichaam en zaagtandbreedte liggen.
Dikte van het spouwmes (d), zaagbladlichaam (S), zaagtandbreedte (D)
2
d = S +
10
!
"
Afb. 8-21: Spouwmes monteren/vervangen
Attentie! Minimaal aanhaalmoment: 25 Nm!
46
Instellen en bedrijfsklaar maken
$
%
mm < D
K3 basic/K3 winner/K3 e-classic
Benodigd gereedschap:
•
Gaffelsleutel SW19 mm
1. Voorbereiding van de gereedschapswissel.
2. Moer losdraaien.
3. Het spouwmes zo verschuiven dat de afstand tussen
het zaagblad en het spouwmes overal 3 tot 8 mm
bedraagt.
4. De markering op het spouwmes moet bij max. zaag-
hoogte (afhankelijk van het gebruikte zaagblad)
overeenkomen met de bovenkant van de schuiftafel.
5. Moer goed vastdraaien.
!
Moer
"
Markering
#
Machinetafel
Het spouwmes moet aangepast zijn aan de zaagblad-
dikte.
Benodigd gereedschap:
•
Gaffelsleutel SW 19 mm
1. Klemmoer losdraaien.
2. Eventueel aanwezig spouwmes verwijderen.
3. Spouwmes inzetten.
Erop letten dat de bouten van de spouwmeshouder
zich in de sleuf van het spouwmes bevinden.
4. Klemmoer vast aandraaien.
!
Klemmoer
"
Spouwmes
%
Zaagblad
Formaatzaag
$
Afstand
%
Zaagblad
#
Onderlegring
$
Pen
