8.3 Afkortaanslag aan de schuiftafel

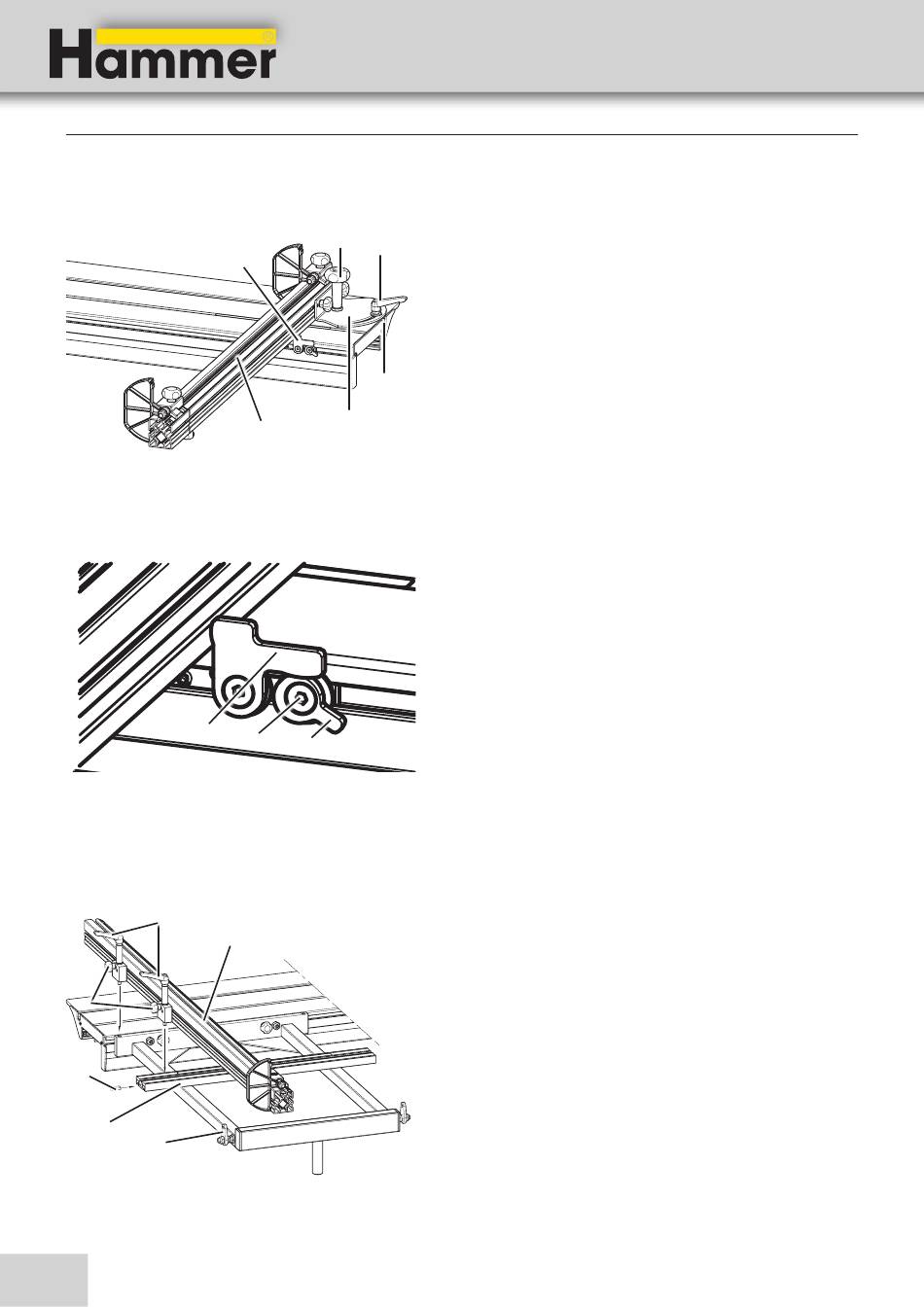

Afb. 8-2: Afkortaanslag monteren
! " #
Afb. 8-3: Aanslagkap instellen
8.4 Afkortaanslag aan de oplegtafel
!
&
%
$
#
Afb. 8-4: Afkortaanslag monteren
38
Instellen en bedrijfsklaar maken
! "
%
#
$
&
"
K3 basic/K3 winner/K3 e-classic
1. Klemelement van de afkortaanslag in de groef van
de schuiftafel tot aan de aanslagschroef (in de groef)
schuiven.
2. Werkststukklemas wat vastmaken.
3. De gewenste zaaghoek (- 45° tot + 45°) instellen.
Bij 90°-snedes:
- Aanslagkap aan de schuiftafel openklappen.
- Aanslag tegen aanslagkap aanslaan.
4. Aanslag met eenhandsspanhefboom vastzetten.
!
Werkstukklemas
"
Eenhandsspanhefboom
#
Groef
Instellen:
1. Aanslagkap openklappen.
2. Borgpen losmaken.
3. Excentriekhendel draaien tot aan 90°-hoek (aanslag
tegen de aanslagkap).
4. Controle door middel van een proefsnede.
5. Borgpen aandraaien.
!
Aanslagkap
"
Borgpen
#
Excentriekhendel
De afkortaanslag kan aan de stoot- en duwkant van de
oplegtafel worden gemonteerd.
1. Klemplaat tussen de rails van de oplegtafel plaatsen.
2. Kartelschroeven lossen en afkortaanslag aan de
oplegtafel positioneren.
3. Afkortaanslag met spanhefboom op de oplegtafel
vastklemmen.
4. Kartelschroeven aantrekken.
!
Spanhefboom
"
Afkortaanslag
#
&
Aanslagkap
Formaatzaag
$
Klemgedeelte
%
Aanslagkap
&
Aanslag
$
Oplegtafel
%
Klemplaat
Kartelschroeven
