8.7.3 Liniaal ombouwen
"

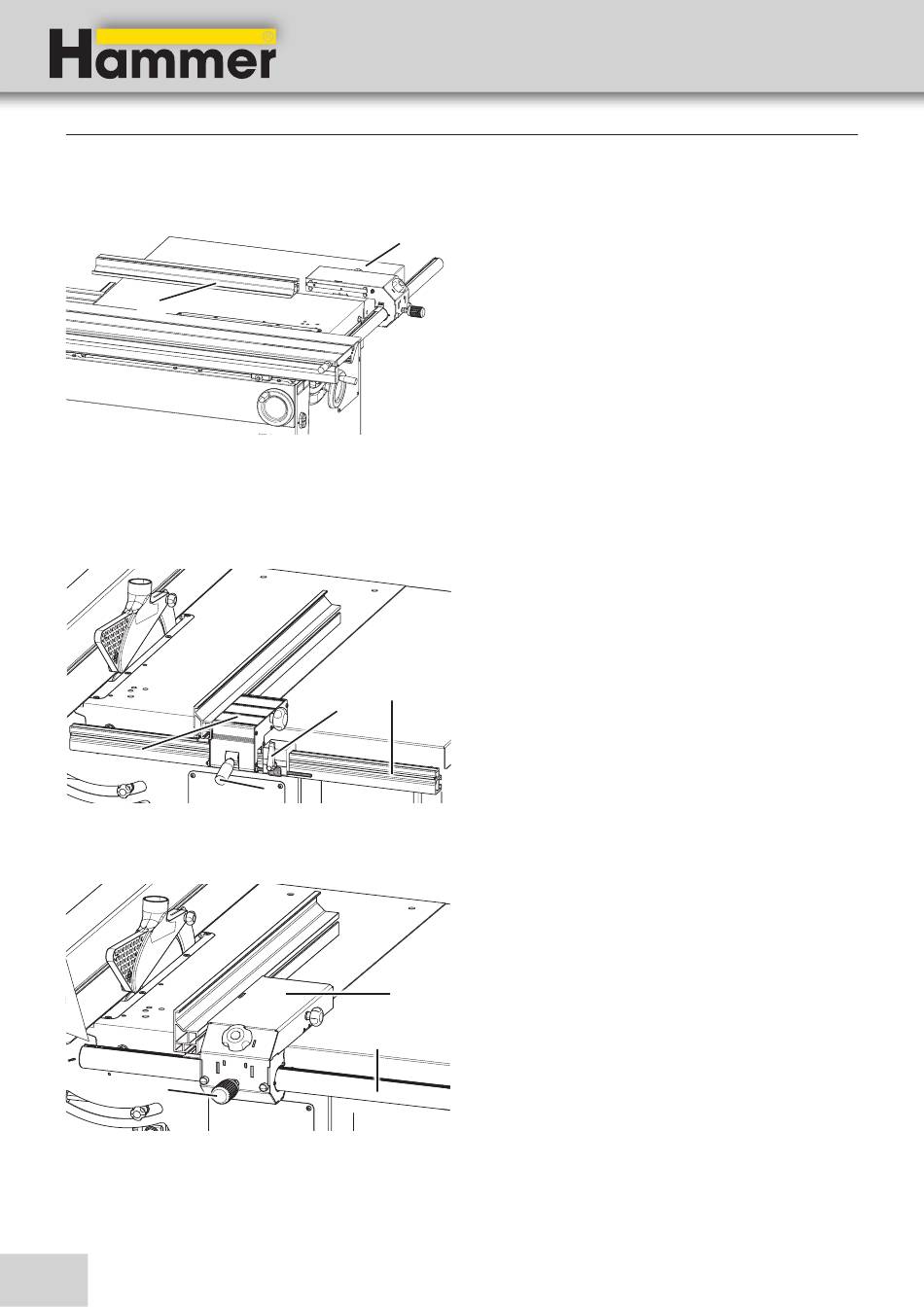

Afb. 8-12: Parallelaanslag
8.7.4 Verwijderen
!
Afb. 8-13: Parallelaanslag K3 e-classic
!
Afb. 8-14: Parallelaanslag K3 winner
42
Instellen en bedrijfsklaar maken
!
# $
"
"
#
K3 basic/K3 winner/K3 e-classic
1. Kartelschroef lossen.
2. Liniaal naar achteren uittrekken.
3. Liniaal plat op de tafel leggen en met de passende
sleuf weer invoegen.
4. Kartelschroeven aantrekken.
!
Kartelschroef
"
Liniaal
K3 e-classic:
Bij het bewerken van grote platen kan het nodig zijn om
de parallelaanslag te verwijderen.
1. Eenhandsspanhefboom lossen.
2. Indien voorhanden: eenhandsspanhefboom van de
fijninstelling 5-6 omwentelingen lossen.
3. Parallelaanslag naar boven toe van de rail nemen.
!
Parallelaanslag
"
Spanhefboom
K3 winner:
Bij het bewerken van grote platen kan het nodig zijn om
de parallelaanslag te verwijderen.
1. Kartelgreep lossen.
2. Parallelaanslag naar achteren toe van de as trekken.
!
Kartelgreep
"
Parallelaanslag
#
As
Formaatzaag
#
Spanhefboom
$
Rail
