7.5 Elektrische aansluiting
Waarschuwing! Gevaar door elektrische stroom!
Werkzaamheden aan elektrische installaties mogen alleen door gekwalificeerd, vakkundig personeel conform
de veiligheidsvoorschriften worden uitgevoerd.
De controle van de weerstand van de verliesstroomschakelaar en de geschiktheid van zekeringen moet gebe-
uren op de opstellingsplaats van de machine!
Opgelet! Materiële schade!
!
Voor aansluiting op het stroomnet de gegevens van het typeplaatje met de gegevens van het stroomnet
vergelijken. Alleen bij overeenstemming aansluiten. De stroombron moet over de geschikte steekinrichting (bij
draaistroommotor CEE) beschikken.
Tip: De schakelkast mag nooit geopend worden zonder uitdrukkelijke toestemming van de Hammer serviceaf-
deling. Bij inbreuken hierop vervalt elke aanspraak op garantie.
Opgelet! Materiële schade!
!
De machine moet voorzien zijn van een veiligheidsschakelaar.

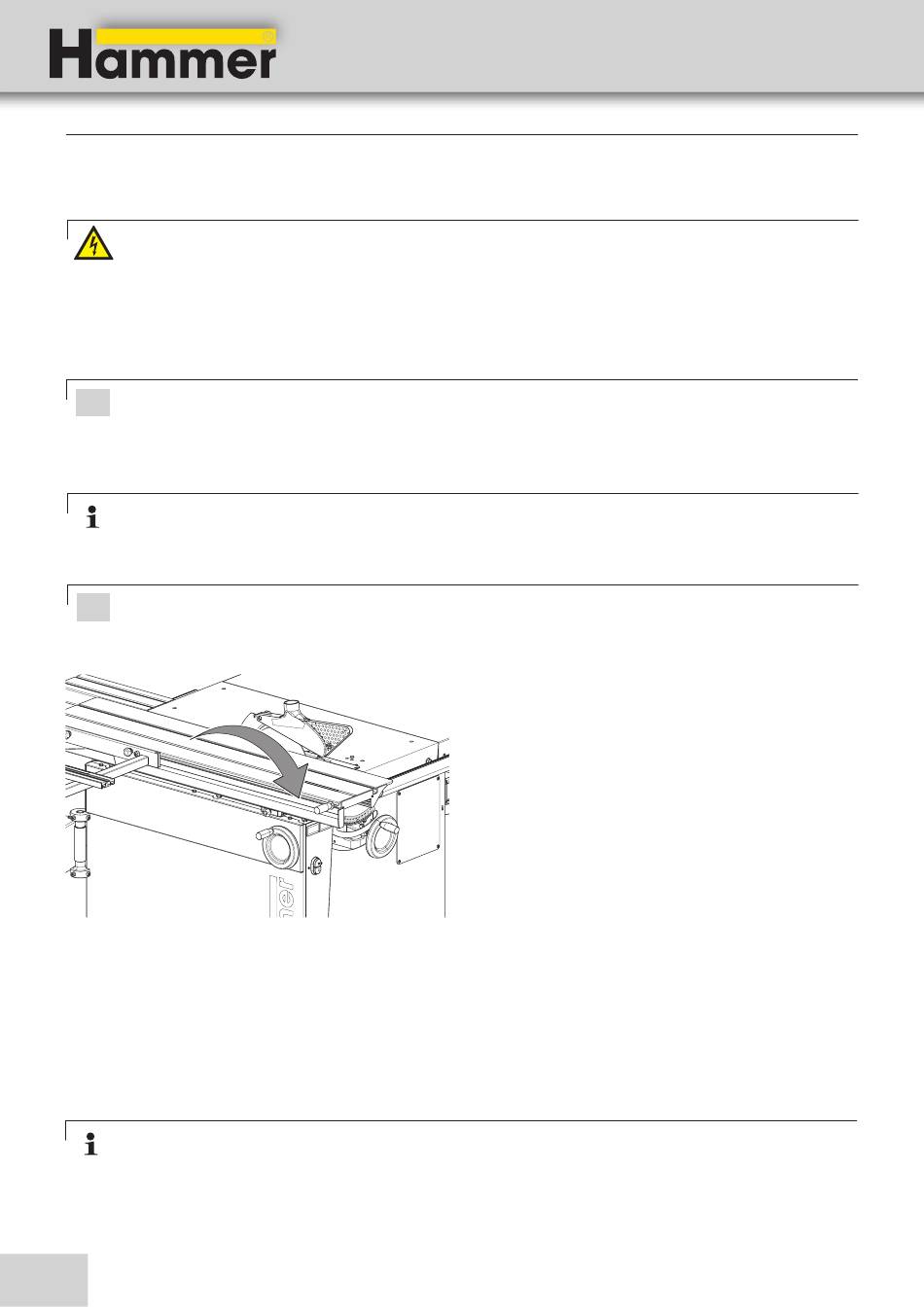

Afb. 7-8 Draairichting motor
1. Toestelstekker op het stroomnet aansluiten.
2. Machine kort inschakelen.
3. Bij het leeglopen van de motor de draairichting con-
troleren.
4. Bij een noodzakelijke verandering van de draairich-
ting aan de toevoerkabel 2 fasen vervangen.
Tip: De stroomkabel van de machine wordt met open kabel einde, d.w.z. zonder stekker, geleverd.
De stroomkabel van de machine moet door de klant met een stekker worden uitgerust die voldoet aan de ter
plaatse geldende voorschriften en geschikt is voor de aanwezige stroomvoorziening.
36
Opstelling en montage
Vereisten elektrische aansluitingen
• De machine moet met een aarddraad worden
geaard.
• Spanningsschommelingen in het stroomnet mogen
maximaal ±10 % bedragen.
• De schakelkast moet voorzien zijn van een
vermogensschakelaar (DIN VDE 0641).
Polental: 3 (bij draaistroommotor).
• De machine mag alleen aan TN-geaarde netten (met
een geaarde nulleider) worden aangesloten (alleen
3x400V)
•
Aansluitkabel H07RN-F minstens 5x 2,5 (draaistro-
ommotor) resp. 3x 2,5 (wisselstroommotor).
• Beveiliging/Aansluitkabel:
zie "Technische gegevens"
•
De stroomtoevoer moet tegen beschadiging worden
beschermd (bijv pantserbuis).
• Aansluitkabels zo plaatsen dat er geen knik-,
schuur- en struikelpunten ontstaan.
