Onderdelen van de AW2400 en wat ze doen

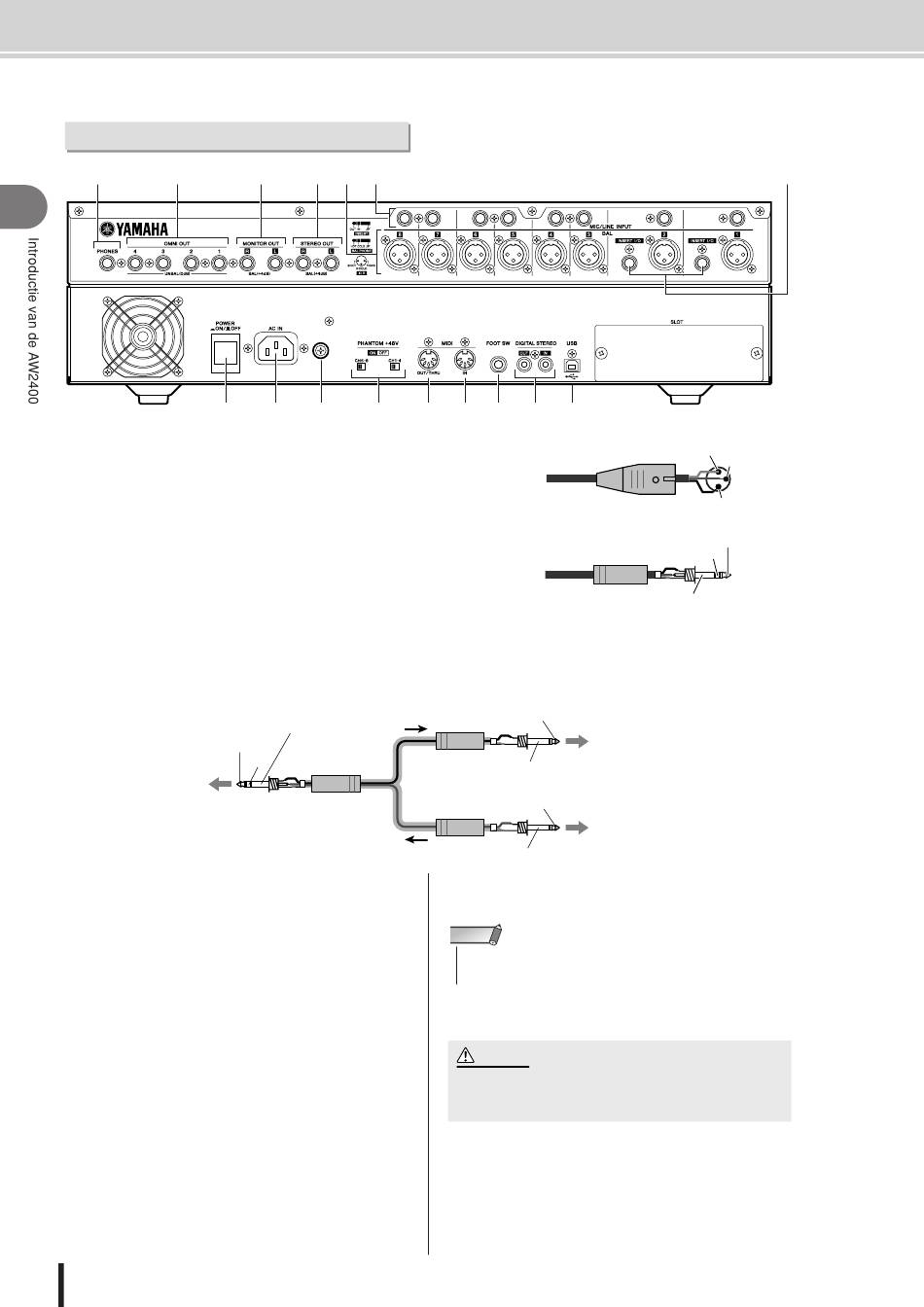

Achterpaneel
G
F
2
1 [MIC/LINE INPUT]-aansluitingen 1-8 (XLR)
Dit zijn XLR-3-31-type gebalanceerde ingangsaansluitingen. Het
nominale ingangsniveau is -46 dBu tot +4 dBu. De bedrading voor de
aansluiting wordt hieronder weergegeven.
B [MIC/LINE INPUT]-aansluitingen 1-8 (stereo-steekplug)
Dit zijn gebalanceerde stereo-steekplugingangsaansluitingen. Het
nominale ingangsniveau is -46 dBu tot +4 dBu. De bedrading voor de
aansluiting wordt hieronder weergegeven.
C [INSERT I/O]-aansluitingen 1-2
Via deze stereo-steekplugaansluitingen kunt u externe signaalverwerking
tussenvoegen in het signaal dat wordt ontvangen via de [MIC/LINE
INPUT]-aansluitingen 1-2. Het nominale ingangsniveau is 0 dBu.
De bedrading voor de aansluiting wordt hieronder weergegeven:
Naar de INSERT I/O-
aansluiting van de
AW2400
D [STEREO OUT]-aansluitingen
Dit zijn gebalanceerde stereo-steekpluguitgangs-
aansluitingen, die de signalen van de stereobus uitvoeren.
Het nominale uitgangsniveau is +4 dBu.
E [MONITOR OUT]-aansluitingen
Dit zijn gebalanceerde stereo-steekpluguitgangsaan-
sluitingen, die de monitorsignalen van de stereobus of de
solobus uitvoeren. Het nominale uitgangsniveau is +4 dBu.
F [OMNI OUT]-aansluitingen 1-4
De ongebalanceerde steekplugaansluitingen voeren
de signalen uit die zijn opgegeven op de Output-pagina
van het PATCH-scherm. Het nominale uitgangsniveau is
0 dBu.
G [PHONES]-aansluiting
Dit is een 6,3-mm (1/4") stereo-steekpluguitgangs-
aansluiting voor het aansluiten van uw hoofdtelefoon
voor beluistering. Deze aansluiting voert altijd hetzelfde
signaal uit als de [MONITOR OUT]-aansluitingen.
28
AW2400 Gebruikershandleiding
E
4
1
B
H
I
J
K
Mantel (massa)
OUT
IN
6,3-mm (1/4") stereo-
steekplugaansluiting
L
M
N
O
P
Mannetjes XLR-
aansluiting
6,3-mm (1/4") stereo-
steekplug
6,3-mm (1/4") stereo-
Top (OUT)
steekplugaansluiting
Mantel (massa)
6,3-mm (1/4")
stereo-steek-
Top (IN)
plugaansluiting
Mantel (massa)
H [POWER]-schakelaar
Met deze schakelaar zet u het instrument aan/uit.
OPMERKING
• Voor het aan- of uitzetten van de AW2400 moet u altijd de
procedures bij 'Het instrument aan-/uitzetten' op pagina 38 volgen.
I [AC IN]-aansluiting
Op deze aansluiting sluit u het bijgeleverde netsnoer aan.
LET OP
• Maak alleen gebruik van het bij dit apparaat geleverde
netsnoer. Het gebruik van een ongeschikt vervangend
netsnoer kan brand of elektrische schokken veroorzaken.
J Massaschroef
Voor maximale veiligheid moet de massaschroef correct
verbonden zijn met een goed massapunt. Een juiste
aarding zorgt eveneens voor een minimum aan brom,
bijgeluiden en interferentie.
Q
1 (massa)
3 (koud)
2 (heet)
Top (heet)
Ring (koud)
Mantel (massa)
Naar de ingangsaansluiting
van de externe processor
Naar de uitgangsaansluiting
van de externe processor
