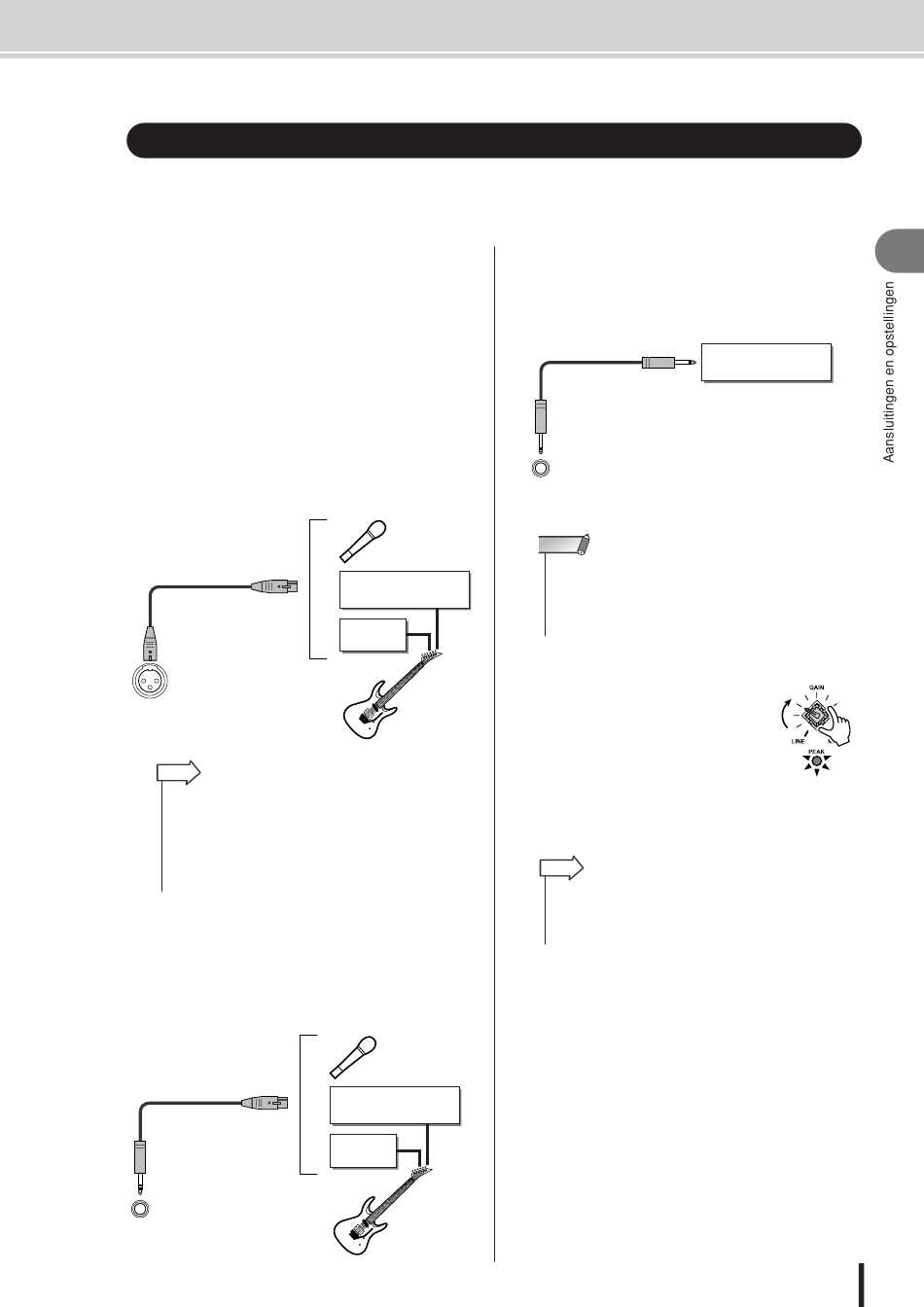

Hierna volgt de basisprocedure voor het instellen van een ingangskanaal waarop een microfoon
of een instrument is aangesloten via de [MIC/LINE INPUT]-aansluitingen 1-8, en voor het
aanpassen van het ingangsniveau tijdens het afluisteren van het signaal via de stereobus.
1
Zet de [GAIN]-knop van de [MIC/LINE INPUT]-
aansluiting waarop uw instrument/microfoon
is aangesloten laag. Verlaag ook de
[STEREO]-fader naar de –
2
Sluit een microfoon of een instrument aan op
een geschikte [MIC/LINE INPUT]-aansluiting.
De [MIC/LINE INPUT]-aansluitingen 1-8 kunnen met
de volgende bronnen worden gebruikt.
G [MIC/LINE INPUT (XLR)]-aansluitingen 1-8
Dit zijn gebalanceerde XLR-ingangsaansluitingen.
Gebruik een XLR-stekker ↔ XLR-contrastekkerkabel
om uw microfoon, directbox of een gitaar-/
basvoorversterker met een gebalanceerde
uitgangsaansluiting aan te sluiten.
Gebalanceerde kabel
(XLR-stekker ↔ XLR-contrastekker)
[MIC/LINE INPUT]-
aansluitingen 1-8 (XLR)
TIP
• Als u condensatormicrofoons of directboxes gebruikt die
fantoomvoeding vereisen, zet u op het achterpaneel de
[CH1-4]-schakelaar aan die de [MIC/LINE INPUT]-
aansluitingen 1-4 van fantoomvoeding voorziet, en/of de
[CH5-8]-schakelaar die de [MIC/LINE INPUT] aansluitingen
5-8 van fantoomvoeding voorziet, afhankelijk van de
configuratie.
G [MIC/LINE INPUT (TRS-steekplug)]-
aansluitingen 1-8
Dit zijn gebalanceerde stereo-ingangsaansluitingen.
Gebruik een 6,3-mm (1/4") stereo-steekplug ↔ XLR-
contrastekkerkabel om uw microfoon, directbox of
een gitaar-/basvoorversterker met een gebalanceerde
uitgangsaansluiting aan te sluiten.
6,3-mm (1/4") stereo-steekplug ↔
XLR-contrastekkerkabel
[MIC/LINE INPUT]-aansluitingen
1-8 (stereo-steekplug)
Aanpassen van het ingangsniveau
∞
-positie.
Microfoon
Voorversterker of effect-
processor met gebalanceerde
uitgang
Directbox
Elektrische
gitaar/bas
Microfoon
Voorversterker of effect-
processor met gebalanceerde
uitgang
Directbox
Elektrische
gitaar/bas
Aanpassen van het ingangsniveau
Deze aansluitingen accepteren ook gebalanceerde
uitvoer vanaf instrumenten zoals synthesizers of
ritmemachines via standaard mono 6,3-mm (1/4")
steekplug ↔ 6,3-mm (1/4") steekplugkabels.
6,3-mm (1/4") steekplug ↔
steekplugkabel
[MIC/LINE INPUT]-aansluitingen
1-8 (stereo-steekplug)
OPMERKING
• De XLR- en stereo-steekplugaansluitingen van een bepaald
kanaal mogen niet gelijktijdig worden gebruikt. Als u
gelijktijdig bronnen aansluit op beide ingangen van een
kanaal, kan interferentie optreden en kan de kwaliteit van het
ingangssignaal aanzienlijk verminderen.
3
Terwijl u het aangesloten
instrument bespeelt of een
geschikt geluid invoert naar
de aangesloten microfoon,
draait u de overeenkomstige
[GAIN]-knop met de klok mee
om de ingangsgevoeligheid
zo in te stellen dat de
[PEAK]-aanduiding slechts
af en toe oplicht.
TIP
• Met de [GAIN]-knoppen regelt u de gain (gevoeligheid) van
de analoge ingangstrap. Voor opnamen met een maximaal
dynamisch bereik en minimale ruis stelt u de [GAIN]-knop zo
hoog mogelijk in zonder clippen te veroorzaken.
AW2400 Gebruikershandleiding
3
Synthesizer/
ritmemachine
39
