Bedieningsinstructies
6.
Montage op afsluiter/tandwielkast
Multi-turn aandrijvingen SA 07.1 – SA 30.1/SAR 07.1 – SAR 30.1
met besturingseenheid AUMA MATIC AM 01.1/AM 02.1
.
Voor de montage de aandrijving op beschadigingen contro-
leren. Beschadigde onderdelen dienen door originele
.
onderdelen te worden vervangen.
Eventueel aanwezige lakbeschadigingen na de montage op
de afsluiter/tandwielkast herstellen.
De aandrijving wordt af fabriek in de stand DICHT (wegschakelaar DICHT is
bediend) uitgeleverd.
.
Controleren, of de opbouwflens op de afsluiter/tandwielkast past.
Centrering van de flenzen als spelingvrije passing uitvoeren!
De aandrijfvormen B1, B2, B3 of B4 (afbeelding 4) worden met boring en spie-
baan (in het algemeen volgens de EN ISO 5210) geleverd.

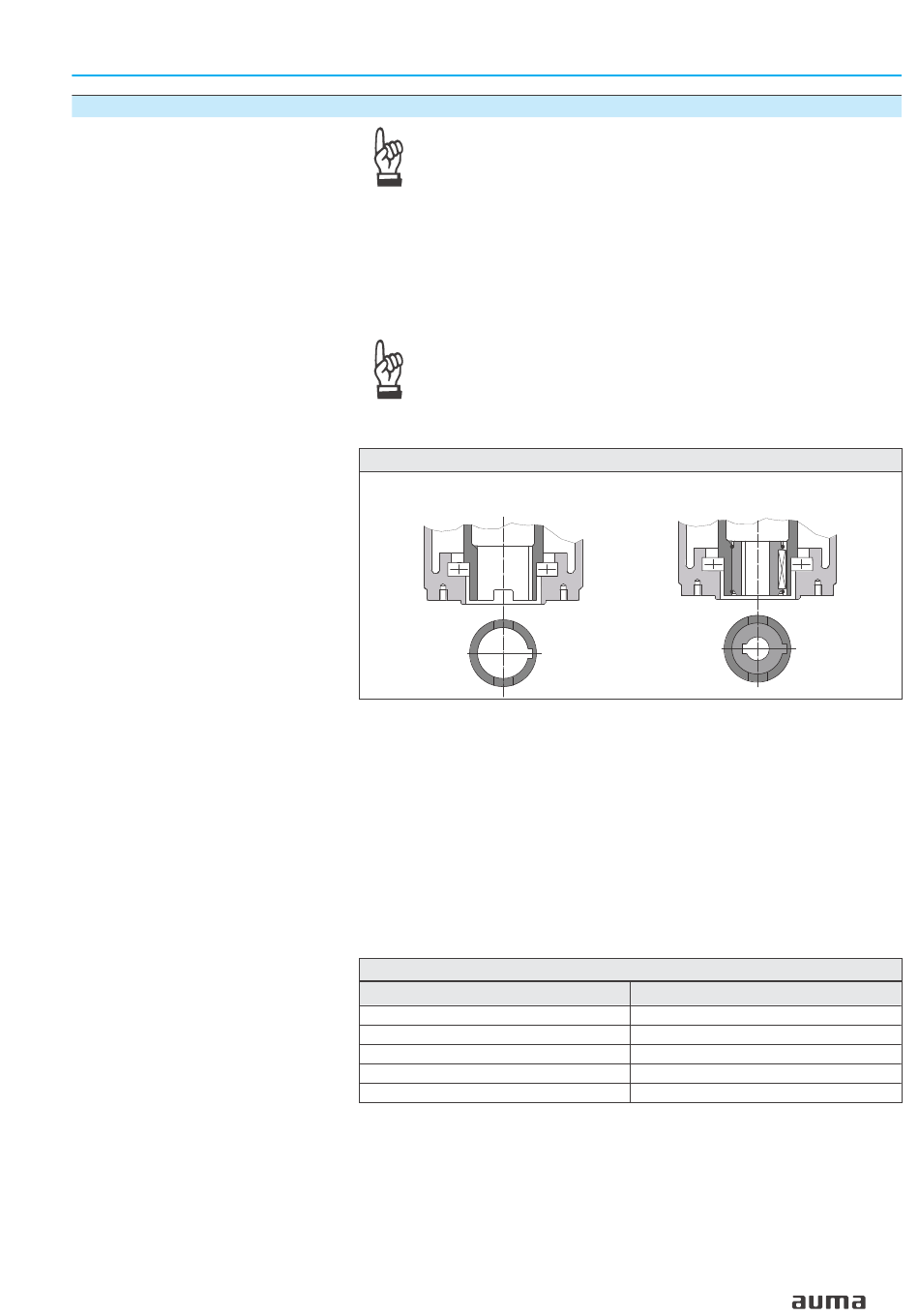

Afb. 4
Aandrijfvorm B1/B2
steekbus
Bij aandrijfvorm A (afbeelding 5) moet de binnenschoefdraad van de draadbus
met de schroefdraad van de afsluiterspindel overeenkomen. Indien de draad-
bus niet uitdrukkelijk met een schroefdraad is besteld, wordt deze ongeboord
resp. voorgeboord geleverd. Draadbus geheel op maat bewerken: zie vol-
.
gende bladzijde.
Controleren of de boring en spiebaan met de ingaande as van de afslui-
.
ter/tandwielkast overeenkomt.
Ontvet zorgvuldig het montage-oppervlak van de aandrijving en afsluiter/
.
tandwielkast.
.
Ingaande as van de afsluiter/tandwielkast licht invetten.
Aandrijving op de afsluiter/tandwielkast plaatsen en bevestigen. De bouten
(tenminste kwaliteit 8.8, zie tabel 1) gelijkmatig en kruisgewijs aantrekken.
Tabel 1: Aantrekmomenten voor bouten
Sterkteklasse 8.8
M8
M10
M12
M16
M20
Aandrijfvorm B3/B4
boring met spiebaan
T
(Nm)
A
25
50
87
220
420
11
