Multi-turn aandrijvingen SA 07.1 – SA 30.1/SAR 07.1 – SAR 30.1
met besturingseenheid AUMA MATIC AM 01.1/AM 02.1
17.2 3-/4-draadssysteem 4 – 20 mA instellen
30
.
.
Elektronische standmelder van spanning voorzien.
.
Afsluiter in de eindstand DICHT brengen.
Meetinstrument voor 0 – 20 mA op de meetpunten aansluiten (afbeelding 40).
Het stroomcircuit (externe last) moet aangesloten zijn (let op
de max. weerstand R
klemmen (zie aansluitschema) dienen aangesloten te zijn,
aangezien anders geen waarde kan worden gemeten.
.
Potentiometer (E2) met de wijzers van de klok mee tot aan de aanslag
.
draaien.
Potentiometer (E2) weer iets terugdraaien

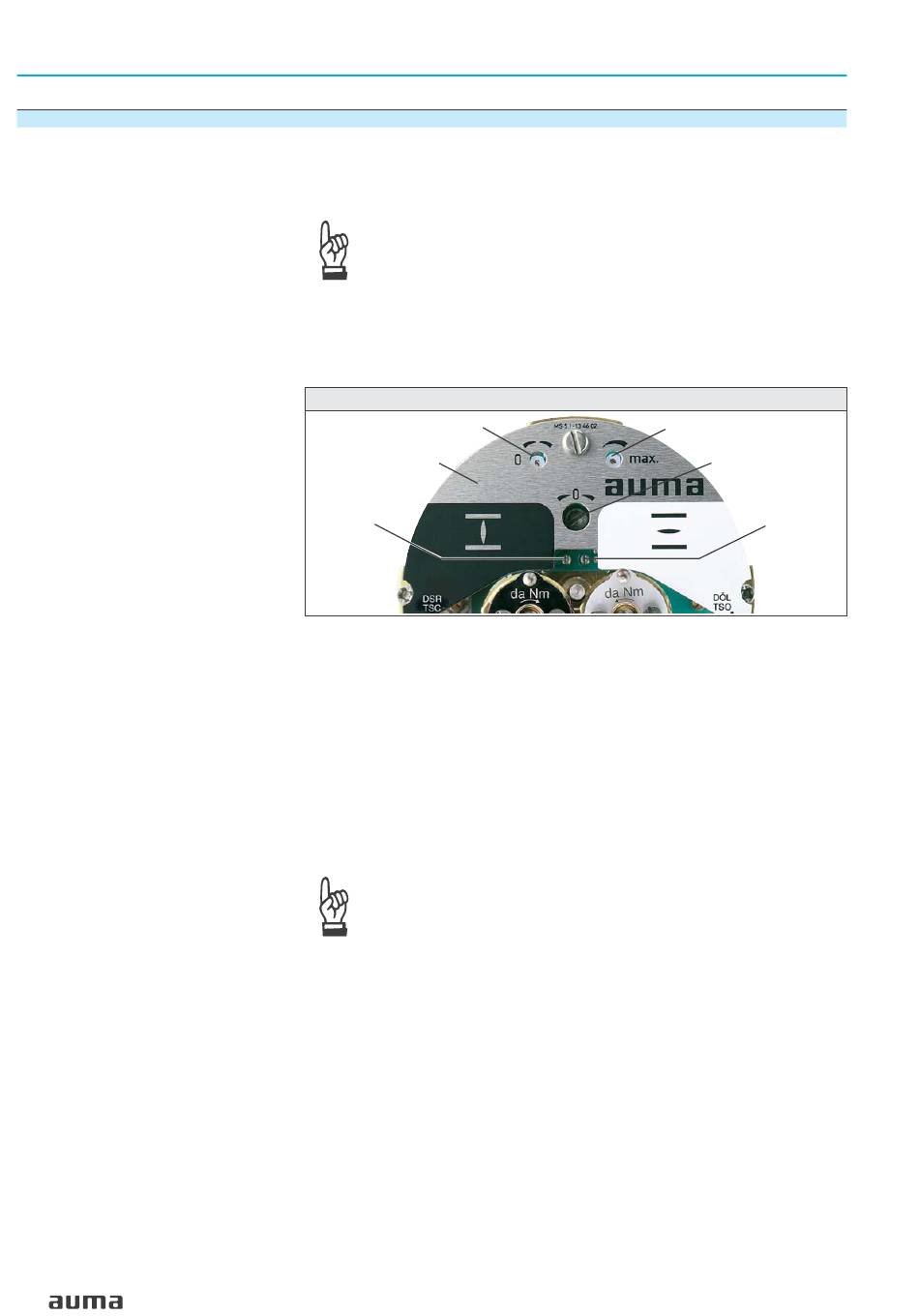

Afb. 40
"0" (0/4 mA)
Afdekplaat
Meetpunt (+)
0/4 – 20 mA
.
Potentiometer "0" naar rechts draaien tot de waarde van de uitgaande
.
stroom stijgt.
.
Potentiometer "0" terugdraaien tot een reststroom van ca. 0,1 mA is bereikt.
.
Afsluiter in de eindstand OPEN brengen.
.
Potentiometer "max." op de eindwaarde 16 mA instellen.
.
Afsluiter in de eindstand DICHT brengen.
Potentiometer "0" van 0,1 mA op een beginwaarde van 4 mA instellen.
Hiermee verschuift tegelijkertijd de eindwaarde met 4 mA, zodat nu het
.
bereik van 4 – 20 mA wordt gemeten.
De afsluiter opnieuw in beide eindstanden brengen en de instelling controle-
ren. Indien nodig een correctie uitvoeren.
Als de maximale waarde niet wordt bereikt, moet nagegaan
worden of het juiste tandwielkastje gekozen is.
Bedieningsinstructies
), of de desbetreffende polen op de
B
"max." (20 mA)
E2
Meetpunt (–)
0/4 – 20 mA
