Bedieningsinstructies
20.2 Programmering logica-printplaat

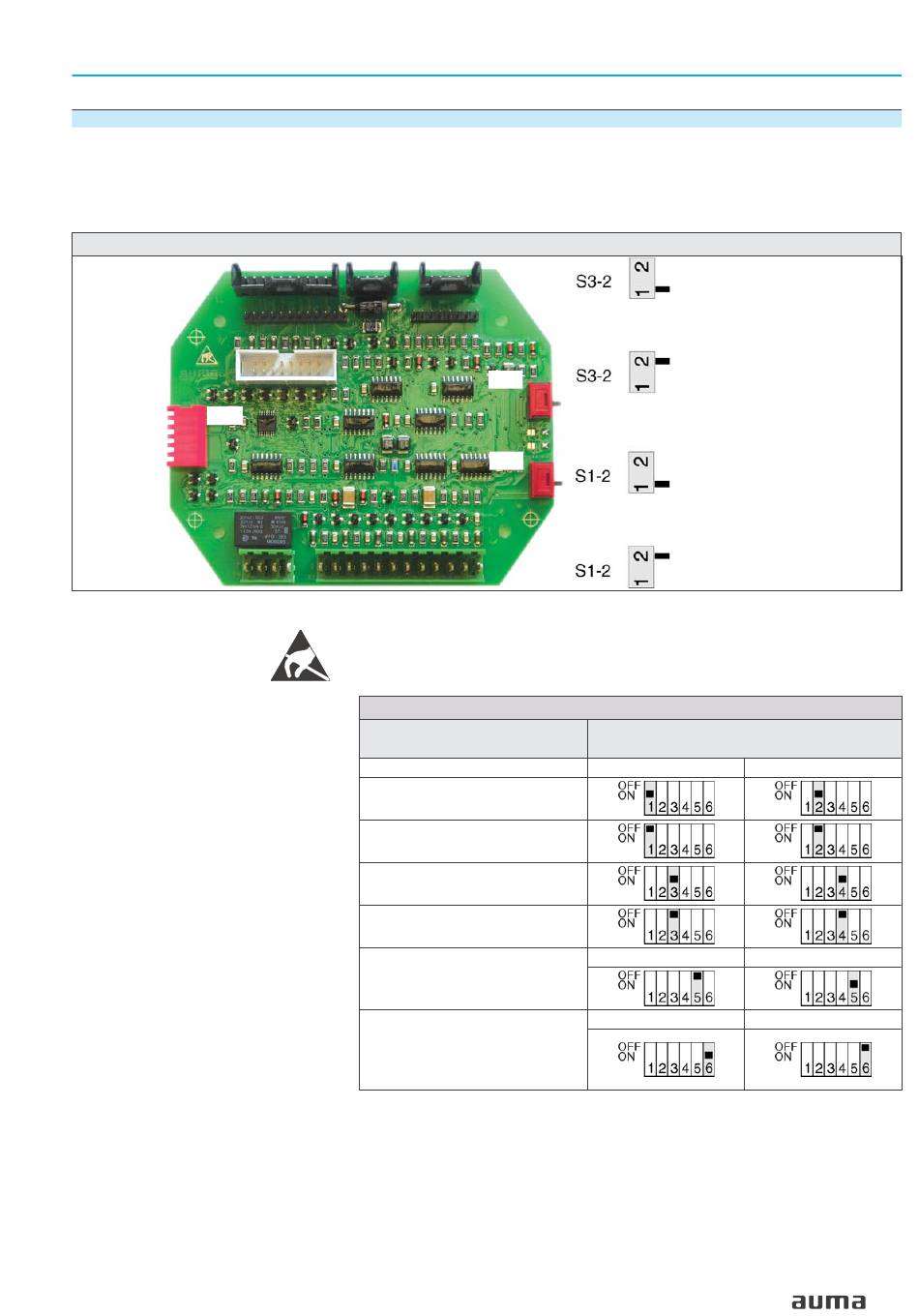

Afb. 45: Logica-printplaat A2
S2-2
Multi-turn aandrijvingen SA 07.1 – SA 30.1/SAR 07.1 – SAR 30.1
met besturingseenheid AUMA MATIC AM 01.1/AM 02.1
De wijze van afschakelen, weg- of draaimomentafhankelijk (schakelaar S1-2
en schakelaar S3-2, afbeelding 45), moet door de fabrikant van de afsluiter
worden voorgeschreven.
S3-2
S1-2
.
Gewenste programmering conform tabel 4 op schakelaar S2-2 instellen.
Tabel 4
Printschakelaar S2-2
(DIP-switch)
Overneemfunctie AFSTAND
Pulssturing AFSTAND
(push-to-run)
Overneemfunctie PLAATSELIJK
Pulssturing PLAATSELIJK
(push-to-run)
Signaalgever (optie)
Draaimomentstoring: draaimo-
mentschakelaar aangesproken
voor bereiken eindstand
opgenomen in verzamelstorings-
melding
Stand 1:
wegafhankelijke
afschakeling
in eindstand OPEN
Stand 2:
draaimomentafhankelijke
afschakeling
in eindstand OPEN
Stand 1:
wegafhankelijke
afschakeling
in eindstand DICHT
Stand 2:
draaimomentafhankelijke
afschakeling
in eindstand DICHT
Programmering
(ON = ingedrukt)
Richting DICHT
Richting OPEN
geactiveerd
gedeactiveerd
inbegrepen
niet inbegrepen
33
