Bedieningsinstructies
13. DUO-wegschakelaars (optie) instellen
13.1 Richting DICHT (zwart veld) instellen
13.2 Richting OPEN (wit veld) instellen
13.3 DUO-wegschakelaars controleren
Multi-turn aandrijvingen SA 07.1 – SA 30.1/SAR 07.1 – SAR 30.1
met besturingseenheid AUMA MATIC AM 01.1/AM 02.1
Elke gewenste toepassing kan worden ingeschakeld of uitgeschakeld door
middel van twee tussenstandschakelaars.
Gebruik bij het instellen van het schakelpunt (tussenstand)
dezelfde draairichting als later tijdens elektrisch bedrijf.
.
.
Afsluiter in de gewenste tussenstand brengen.
Instelspindel G (afbeelding 27) continu ingedrukt houden en met behulp
van een schroevendraaier (5 mm) in de richting van de pijl draaien; daarbij
op wijzer H letten.
Onder een duidelijk voelbaar en hoorbaar ratelen springt wijzer H steeds 90°
verder.
Zodra de wijzer H 90° voor punt C staat, uitsluitend langzaam verder
draaien. Springt de wijzer H naar het punt C, niet meer verder draaien en de
instelspindel loslaten. Indien per ongeluk te ver gedraaid is (ratelen na het
verder springen van de wijzer), de instelspindel in dezelfde richting verder
draaien en de instellingsprocedure herhalen.

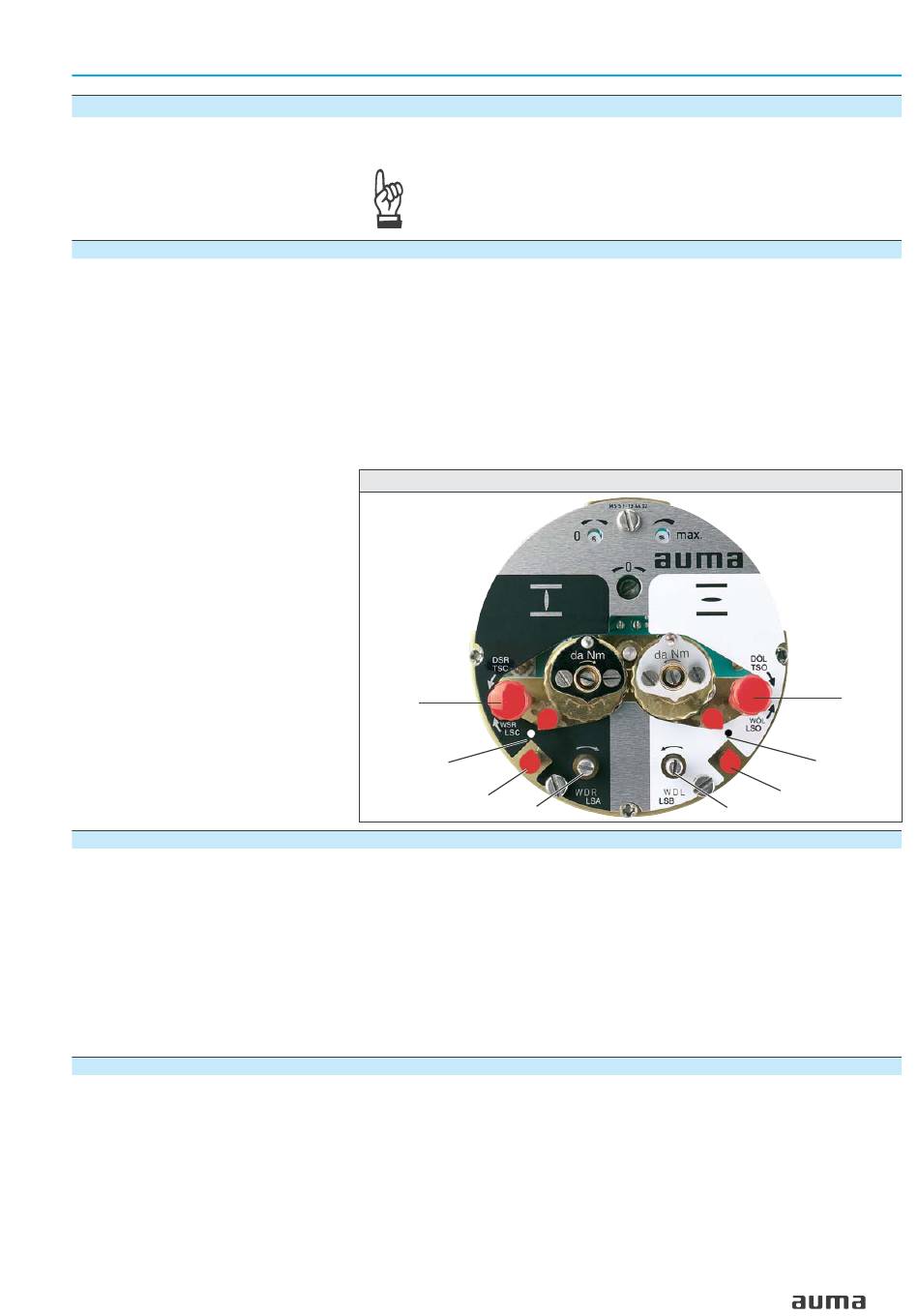

Afb. 27: Meld- en stuureenheid
T
C
H
G
.
.
Afsluiter in de gewenste tussenstand brengen.
Instelspindel K (afbeelding 27) continu ingedrukt houden en met behulp
van een schroevendraaier (5 mm) in de richting van de pijl draaien; daarbij
op wijzer L letten.
Onder een duidelijk voelbaar en hoorbaar ratelen springt wijzer L steeds 90°
verder.
Zodra de wijzer L 90° voor punt F staat, uitsluitend langzaam verder draaien.
Springt de wijzer L naar het punt F, niet meer verder draaien en de instel-
spindel loslaten. Indien per ongeluk te ver gedraaid is (ratelen na het verder
springen van de wijzer), de instelspindel in dezelfde richting verder draaien
en de instellingsprocedure herhalen.
Met behulp van de rode testknoppen T en P (afbeelding 27) kunnen de
.
DUO-wegschakelaars handmatig worden bediend.
Het draaien van T in de pijlrichting DSR activeert de DUO-wegschakelaar DICHT.
.
Tegelijkertijd wordt de draaimomentschakelaar DICHT bediend.
Het draaien van P in de pijlrichting DÖL activeert de DUO-wegschakelaar OPEN.
.
Tegelijkertijd wordt de draaimomentschakelaar OPEN bediend.
Na het controleren van de schakelaars moet de storingsmelding (rode sig-
naallamp) opgeheven worden door de aandrijving van de afsluiter in de
tegenovergestelde richting te laten bewegen, daarbij gebruikmakend van
de drukknop OPEN resp. DICHT van de lokale bediening.
P
F
L
K
23
