1
De waarschuwingssticker
vervangen om te voldoen aan
de EU-voorschriften
Benodigde onderdelen voor deze stap:
1
Waarschuwingssticker
Procedure
Op machines die moeten voldoen aan de Europese
voorschriften, moet de waarschuwingssticker met
onderdeelnr. 112–5297 worden vervangen door de
waarschuwingssticker met onderdeelnr. 112-5298.
2
De vergrendelbeugel van
de motorkap monteren
om te voldoen aan de
EU-voorschriften
Benodigde onderdelen voor deze stap:
1
Vergrendelbeugel van motorkap
2
Popnagels
1
Schroef (1/4 x 1–1/2 inch)
1
Platte ring (1/4 inch
1
Borgmoer (1/4 inch)
Procedure

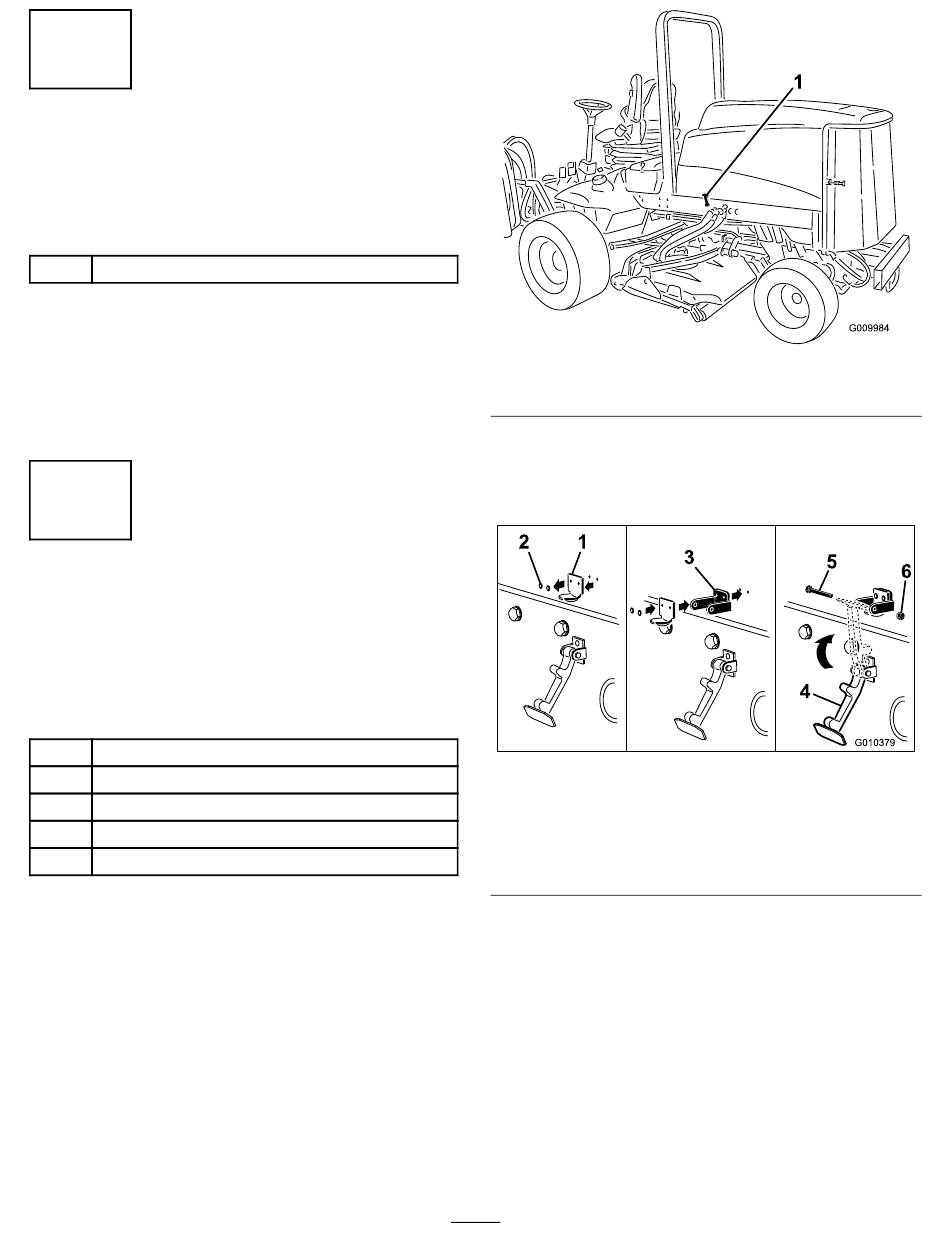

1. Haak de motorkapvergrendeling los van de beugel
van de motorkapvergrendeling (Figuur 3).
1. Motorkapvergrendeling
2. Verwijder de twee popnagels waarmee de
motorkapvergrendeling aan de motorkap is
bevestigd (Figuur 4). Verwijder de beugel van de
motorkapvergrendeling van de motorkap.
1. Beugel van
motorkapvergrendeling
2. Popnagels
3. Beugel van
EU-vergrendeling
3. Plaats de beugel van de EU-vergrendeling en
de beugel van de motorkapvergrendeling op de
motorkap en lijn de montage-openingen uit. De
beugel van de vergrendeling moet zich tegen de
motorkap aan bevinden (Figuur 4).
4. Bevestig de beugels aan de motorkap met de
popnagels.
5. Haak de sluiting op de vergrendelbeugel van de
motorkap (Figuur 4).
6. Steek een bout (1/4 x 1-1/2 inch) door de beugel
van de motorkapvergrendeling en bevestig deze met
een borgmoer (Figuur 4).
13
Figuur 3
Figuur 4
4. Motorkapvergrendeling
5. Bout
6. Borgmoer
