5. Voorbereiding op schuindak, pannendak
Elk paneel wordt door twee horizontale montagerails gedragen. Deze liggen parallel
onder elkaar, zie figuur 5.0. Het is verstandig om de opstelling eerst uit te tekenen
alvorens er begonnen wordt met installeren.
1) Per paneel zijn er 4x dakhaken benodigd. Per dakhaken zijn 3x schroeven
meegeleverd; 7,0x50 RVS.
Let op:
De maten in de figuur 5.0 zijn kritisch. Indien deze niet worden
aangehouden vervalt de garantie op de panelen.
2) Begin met de onderste rail van de onderste rij panelen. Plaats de uiterste
dakhaak op 50cm vanaf de rand van het paneelveld. Verdeel de rest van de
dakhaken gelijkmatig met 100cm tussenafstand tussen de dakhaken.
3) Bevestig de dakhaken aan de sporen of aan het dakbeschot. Indien nodig
met extra underlayment hout om de correcte hoogte te krijgen en/of voor
een stevigere montage.
4) Plaats de eerste montagerail op de dakhaken en haak de kruisverbinder in
de groef aan de zijkant van de montagerail. Zet de montagerail vast door de
flensmoer van de kruisverbinder aan te draaien met 26Nm (aandrijving
SW13). Zie ook figuur 6.0 als voorbeeld.
5) Plaats de montagerails doorverbinder in de volgende rail indien er meerdere
rails aan elkaar worden doorgekoppeld en herhaal stap 4.
6) Houd voor de volgende rij rekening met de verticale afstand tussen de rijen
warmtepomppanelen.
Triple Solar montagehandleiding PVT warmtepomppanelen NL

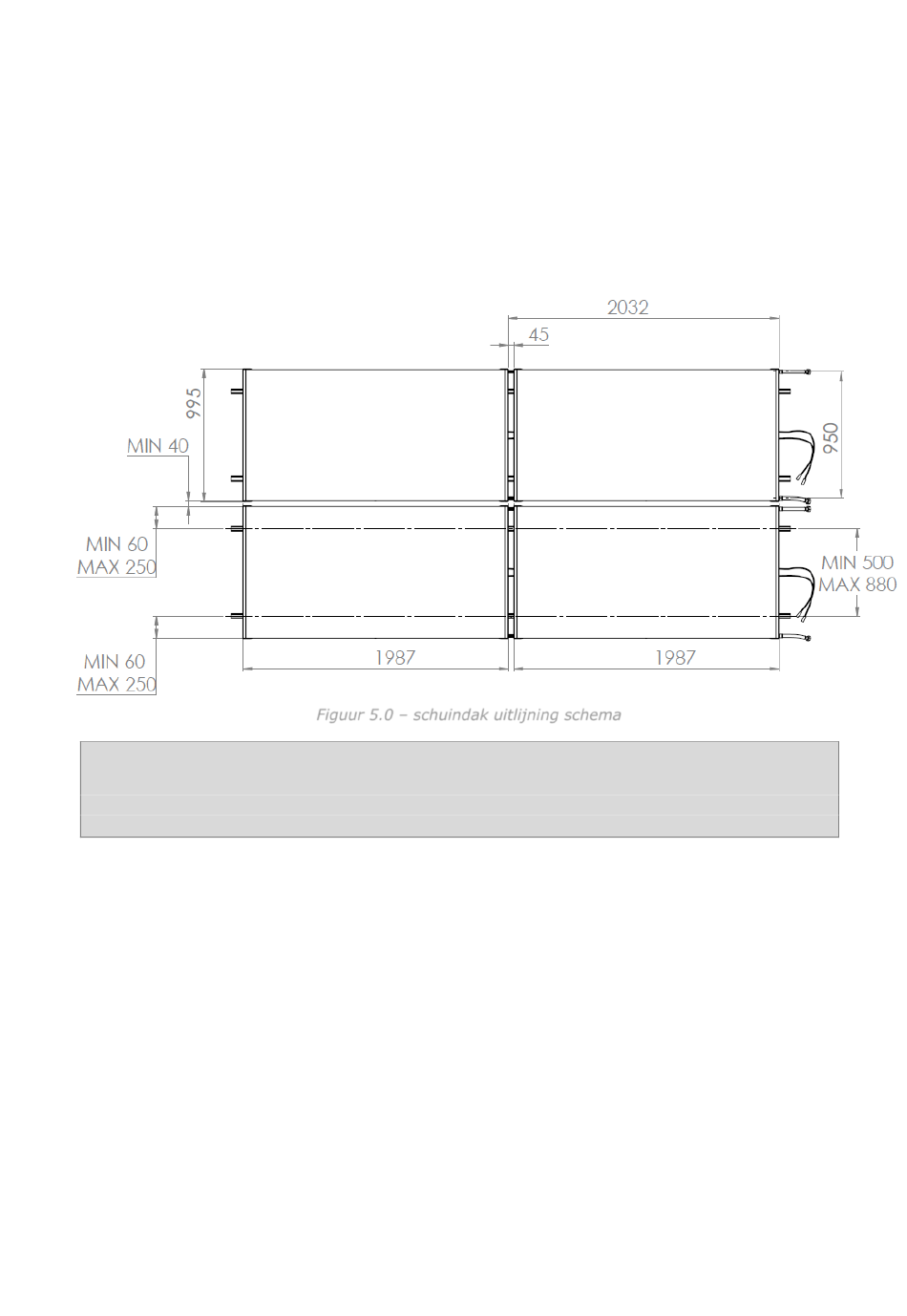

Figuur 5.0 – schuindak uitlijning schema
9
