7.2 Richting van de warmtepomppanelen
Om het ontluchten van de panelen efficiënter te laten verlopen moeten de
warmtepomppanelen zodanig geplaatst worden dat de aansluiting op de
aanvoerleiding (1) altijd aan de tegenovergestelde zijde van de meander-koppeling
(2) ligt, zie figuur 7.2.
7.3 Montage van de panelen
1) Plaats een lange M8-bout in een gat in het eindprofiel aan elke kant van het
warmtepomppaneel om wegglijden te voorkomen. Zie onderstaande
afbeelding.
2) Leg het buitenste warmtepomppeneel neer en lijn deze uit (houd hierbij
rekening met plaatsing van eventuele accessoires zoals een afwerkplaat voor
het leidingwerk, daar is 11,5cm montagerail voor nodig).
3) Beveilig het paneel aan de buitenzijde met de TS eindklem (#310100) en
inbusbout M8x40 (#331150), zie figuur 7.3b.
Triple Solar montagehandleiding PVT warmtepomppanelen NL

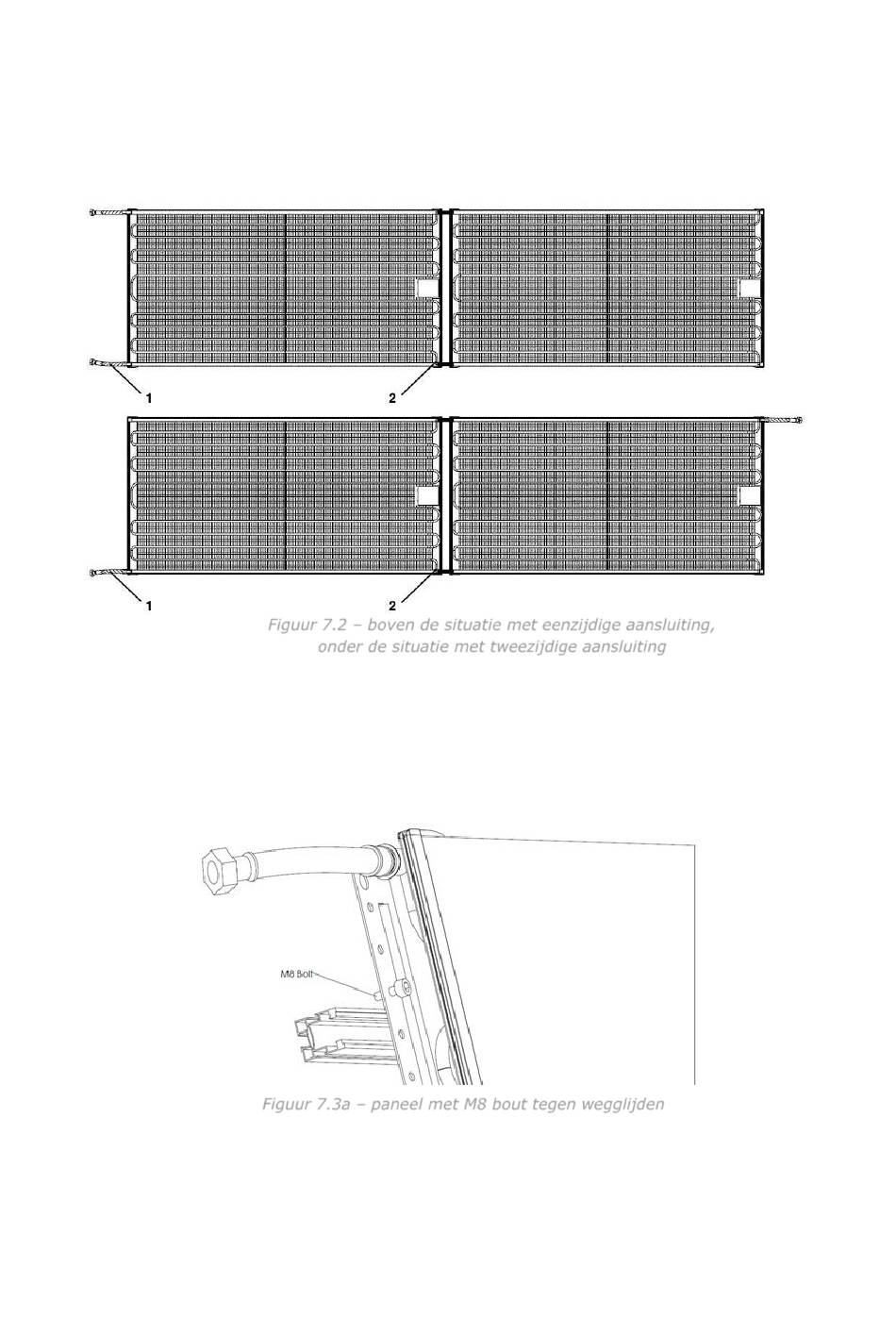

Figuur 7.2 – boven de situatie met eenzijdige aansluiting,
onder de situatie met tweezijdige aansluiting
Figuur 7.3a – paneel met M8 bout tegen wegglijden
