7. Installatie van de panelen
7.1 Voorbereiding van het dwars-klemprofiel
Het dwars-klemprofiel (#311000) moet worden voorbereid op de
montagerails vóórdat de panelen worden gelegd. Het dwars-klemprofiel wordt
ter hoogte van het midden van een PVT-paneel verticaal gemonteerd en wordt pas
na het monteren van de panelen zijwaarts over de middenondersteuning van het
paneel geschoven.

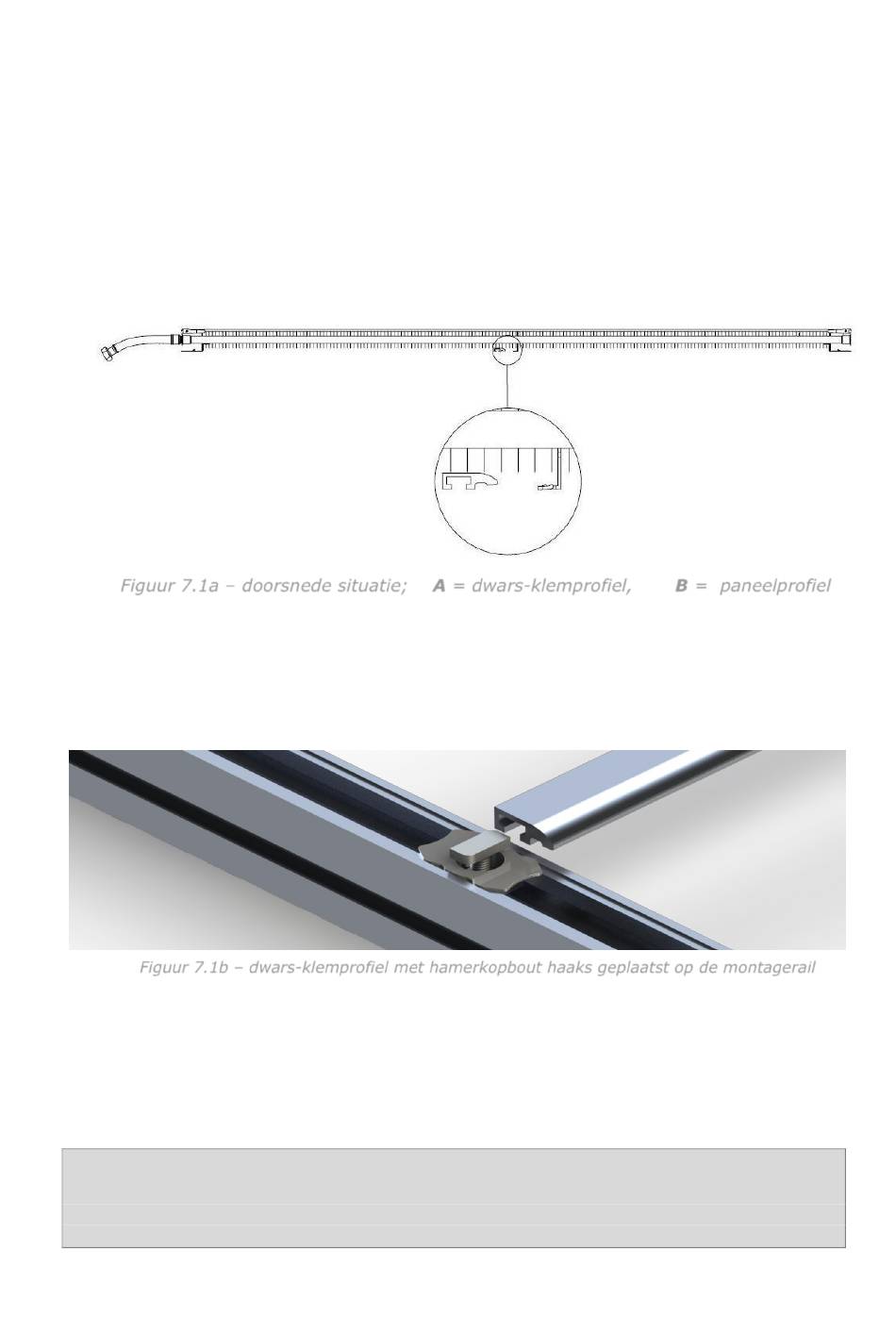

Figuur 7.1a – doorsnede situatie;
1) Monteer de hamerkopmoeren (#331100) in de montagerail.
2) Draai de hamerkopbouten M8x20 (#331200) in de hamerkopmoeren.
3) Zorg dat er nét genoeg ruimte overblijft om het dwars-klemprofiel vrij over
de hamerkopbout te schuiven, zie figuur 7.1b. Als de hamerkopmoer te los
wordt aangedraaid klikt het dwars-klemprofiel later niet vast.
Figuur 7.1b – dwars-klemprofiel met hamerkopbout haaks geplaatst op de montagerail
4) Let op dat het dwars-klemprofiel de juiste kant op wijst (zie figuur 7.1a)
en monteer deze door ze over de twee hamerkopbouten heen te schuiven.
Tordeer eventueel de rail om dit te bewerkstelligen.
5) Centreer de dwars-klemprofielen ter hoogte van het midden van het paneel
zodat deze later maar een klein stukje zijwaarts hoeven te schuiven over het
paneelprofiel, zie figuur 7.1a.
Let op!
Controleer of de hamerkopbouten vrij zijn van bramen anders glijden ze
niet vrij door het dwars-klemprofiel heen.
Triple Solar montagehandleiding PVT warmtepomppanelen NL
A.
B.
A = dwars-klemprofiel,
B = paneelprofiel
11
