6. Voorbereiding op platdak
Zie de meegeleverde installatiehandleiding van Sunbeam voor het platdak
montagesysteem.
Let op:
Hou voor de ballastverdeling het ballastplan aan van de Sunbeam Calculator!
1) Nadat het Sunbeam montagesysteem is opgebouwd moeten de Triple Solar
montagerails (#324200) worden vastgezet op de Sunbeam driehoeken
middels kruisverbinders (#330250), zie figuur 6.0.

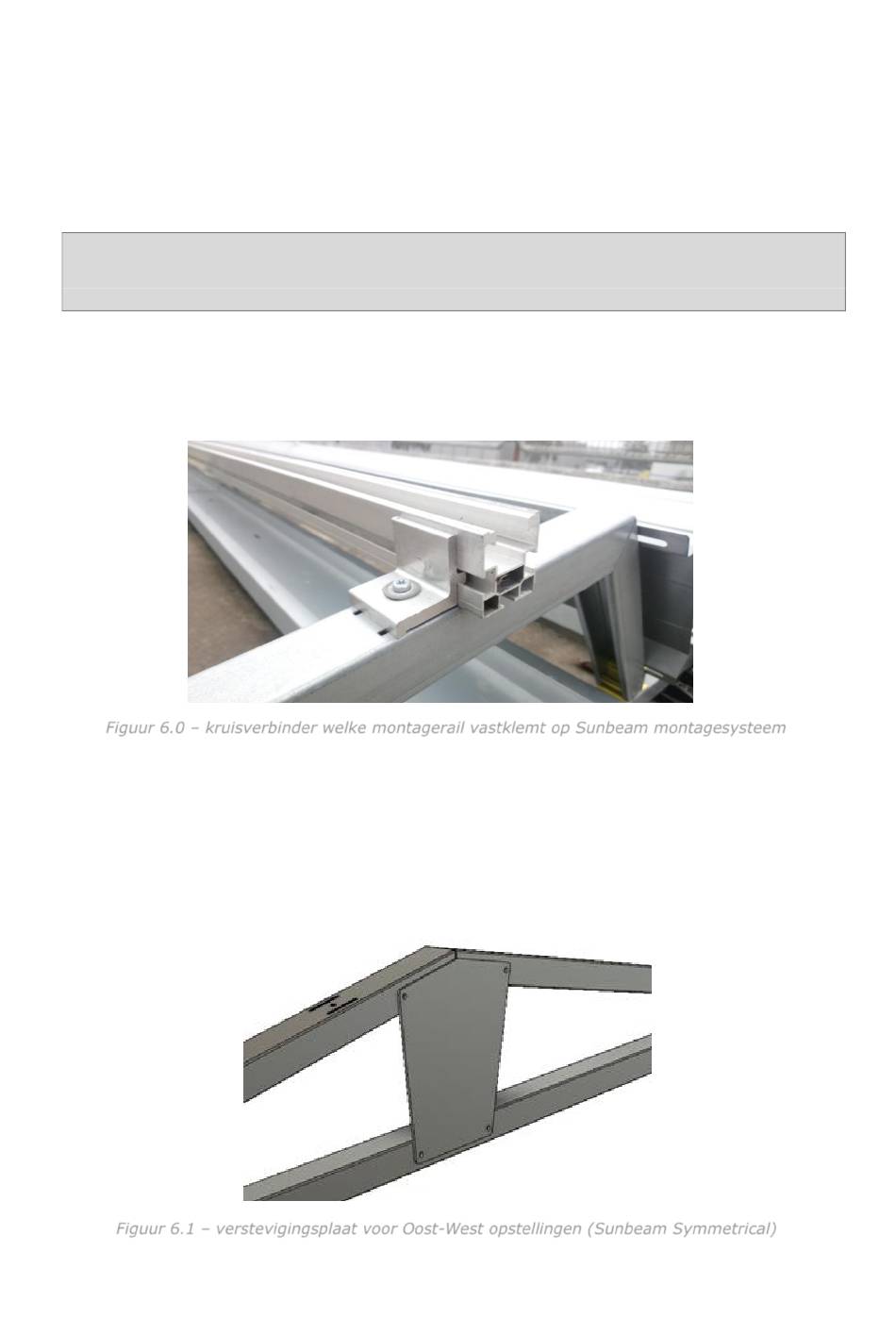

Figuur 6.0 – kruisverbinder welke montagerail vastklemt op Sunbeam montagesysteem
2) Vanaf hier volgen de algemene instructies voor het installeren van de
panelen, zie hoofdstuk 7.
3) In het geval van een Oost-West opstelling (oftewel Sunbeam Symmetrical)
moeten de extra meegeleverde verstevigingen gemonteerd worden, zie
figuur 6.1.
Figuur 6.1 – verstevigingsplaat voor Oost-West opstellingen (Sunbeam Symmetrical)
Triple Solar montagehandleiding PVT warmtepomppanelen NL
