7.4 Bevestiging van het dwars-klemprofiel
Nu de hele rij panelen ligt en er is gecontroleerd dat de uitlijning van de panelen in de
praktijk overeen komt met de theorie is het tijd om dwars-klemprofielen te
bevestigen aan de panelen.
1) Schuif het dwars-klemprofiel (#311000) zijwaarts (in de lengterichitng van de
montagerails) over de middenondersteuning van het paneel totdat deze
vastklikt, zie figuur 7.4a.
2) Borg het dwars-klemprofiel door het uitstekende nokje omhoog te buigen,
aangegeven met een C. in figuur 7.4b.

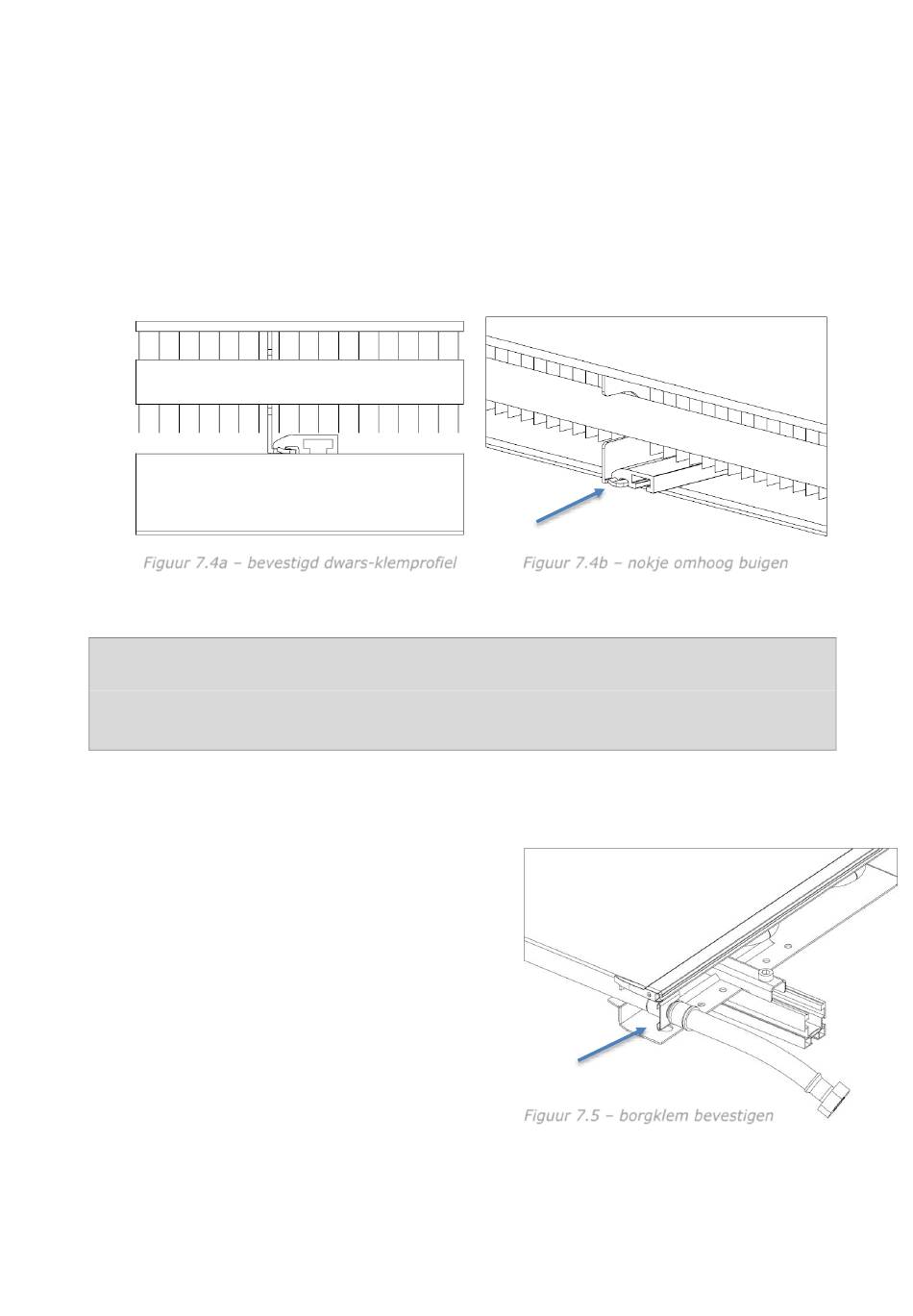

Figuur 7.4a – bevestigd dwars-klemprofiel
Let op:
Het dwars-klemprofiel moet horizontaal en verticaal nauwkeurig ingeklemd
zijn. Het dwars-klemprofiel kan hierna niet meer zijwaarts verschuiven.
7.5 Montage aansluitslangen en/of aansluitpluggen
1) Aansluitslangen en/of aansluitpluggen
invetten (uitsluitend siliconenvet
gebruiken, zie tevens de aanwijzingen
voor de tussenslangen bij hoofdstuk
5.2).
2) Aansluitslangen en pluggen op de
voorbestemde locatie in de header
schuiven.
3) Borgklemmen plaatsen over de header
en de gleuf in de aansluitslang/plug,
aangegeven met een D. in figuur 7.5.
Triple Solar montagehandleiding PVT warmtepomppanelen NL
C.
Figuur 7.4b – nokje omhoog buigen
D.
Figuur 7.5 – borgklem bevestigen
15
