8.3 Schuindak slangenpakketten
Hieronder volgt het hydraulische aansluitschema van de schuindak slangenpakketten.
De slangenpakketten kunnen aan weerszijden van de panelen worden aangesloten en
ook kunnen de startrij en eindrij zoals afgebeeld in figuur 8.3 worden omgedraaid.

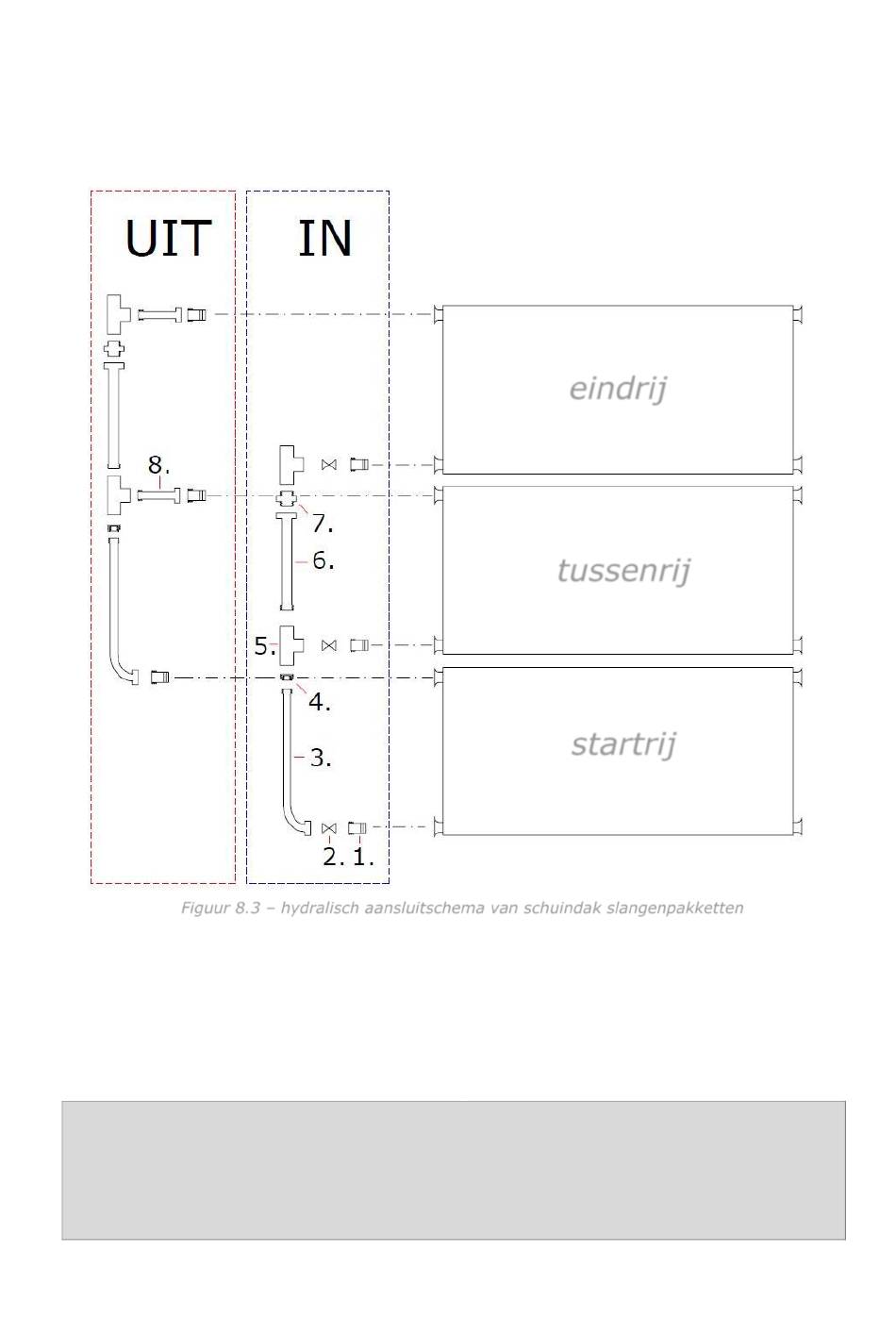

Figuur 8.3 – hydralisch aansluitschema van schuindak slangenpakketten
1.) 6x aansluitplug ¾" bu
2.) 3x afsluiter ¾"bi/bu
3.) 2x ribbelslang ¾" bi/bu 900-1300mm
4.) 2x verloop ¾"x1" bi/bu
5.) 4x T-stuk verloop 1"x¾"x1" bi
Let op:
- wartelverbindingen altijd maken met meegeleverde blauwe grafiet pakking
- wartelverbindingen altijd voorzien van schroefdraadlijm als extra borging
- normale schroefverbindingen altijd voorzien van teflonafdichting.
Triple Solar montagehandleiding PVT warmtepomppanelen NL
eindrij
tussenrij
startrij
6). 2x ribbelslang 1" bi/bu 900-1300mm
7). 2x dubbele nippel 1" solar
8). 2x ribbelslang ¾" bi/bu 110-210mm
8x ¾" wartel pakking blauw
2x 1" wartel pakking blauw
18
