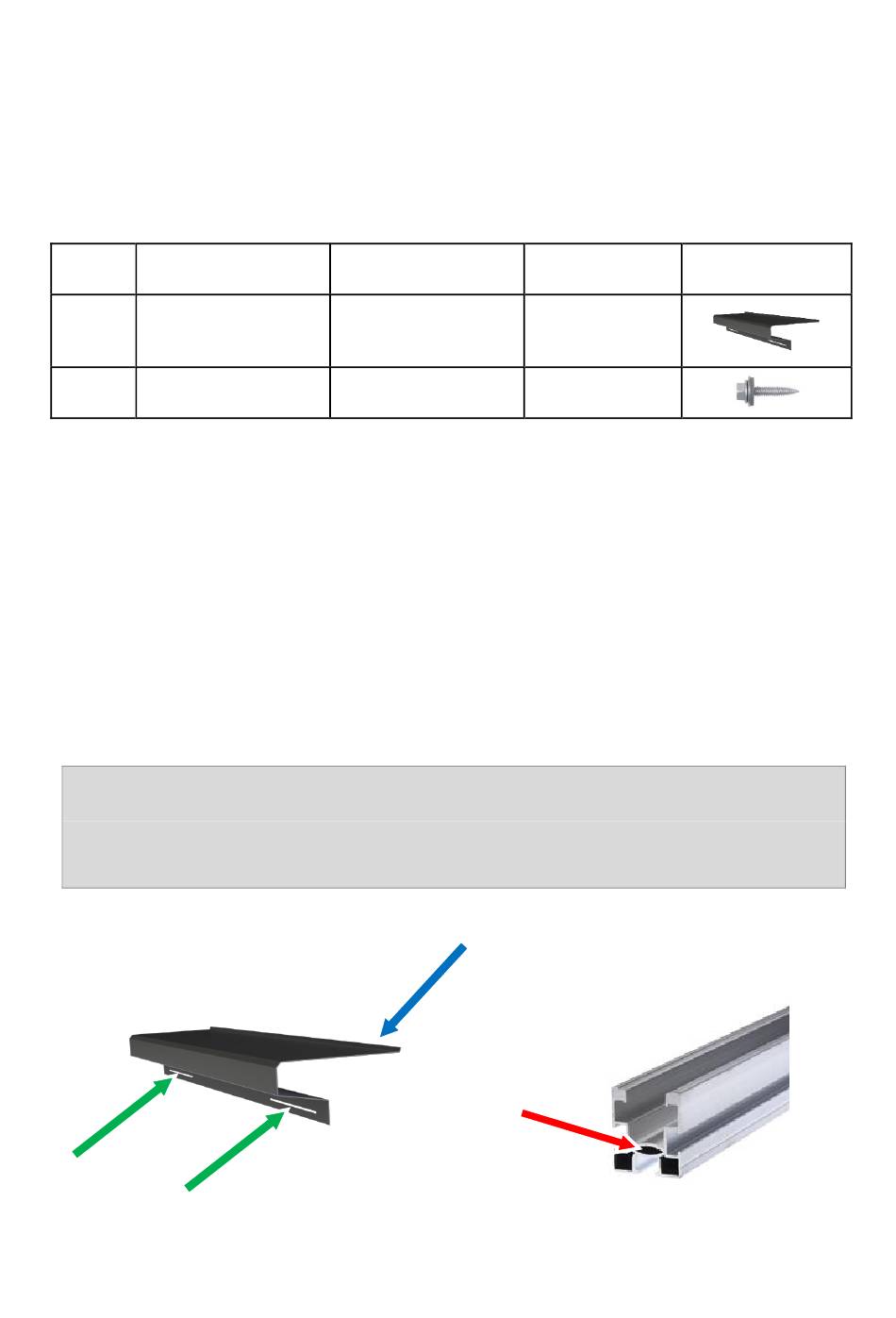

9. Schuindak afdekplaat leidingwerk
Voor schuindak opstellingen levert Triple Solar een afdekplaat om het leidingwerk
langs de warmtepomppanelen mee af te dekken. Deze afdekplaat kan niet
gemonteerd worden aan PV panelen.
art.nr
omschrijving
360401
Schuindak afdekplaat
leidingwerk
336120
Zelftappende schroef
Instructies:
1. Kort de montagerail in op 11,5 cm centimeter vanaf het paneel.
2. Gezette rand van de afdekplaat (zie
warmtepomppaneel-zijlijst plaatsen.
3. Lijn de twee uitsneden van de afdekplaat uit (groen) met het ovale gat van
de montagerail (rood).
4. Zet de twee zelftappers vast met 8Nm (aandrijving met dopbit 3/8").
Let op:
Er mag géén montagerail afdekkapje (320100) tussen de
montagerail en de afdekplaat zitten!
3.
figuur 9.0c - stap 2 (blauw) en stap 3 (groen)
Triple Solar montagehandleiding PVT warmtepomppanelen NL
specificatie
aluminium, zwart gecoat
6,0x25 RVS
blauwe
2.
aantal
1x per paneel
2x per afdekplaat
pijl) in uitsparing van
4.
figuur 9.0d - stap 4 (rood)
afbeelding
20
