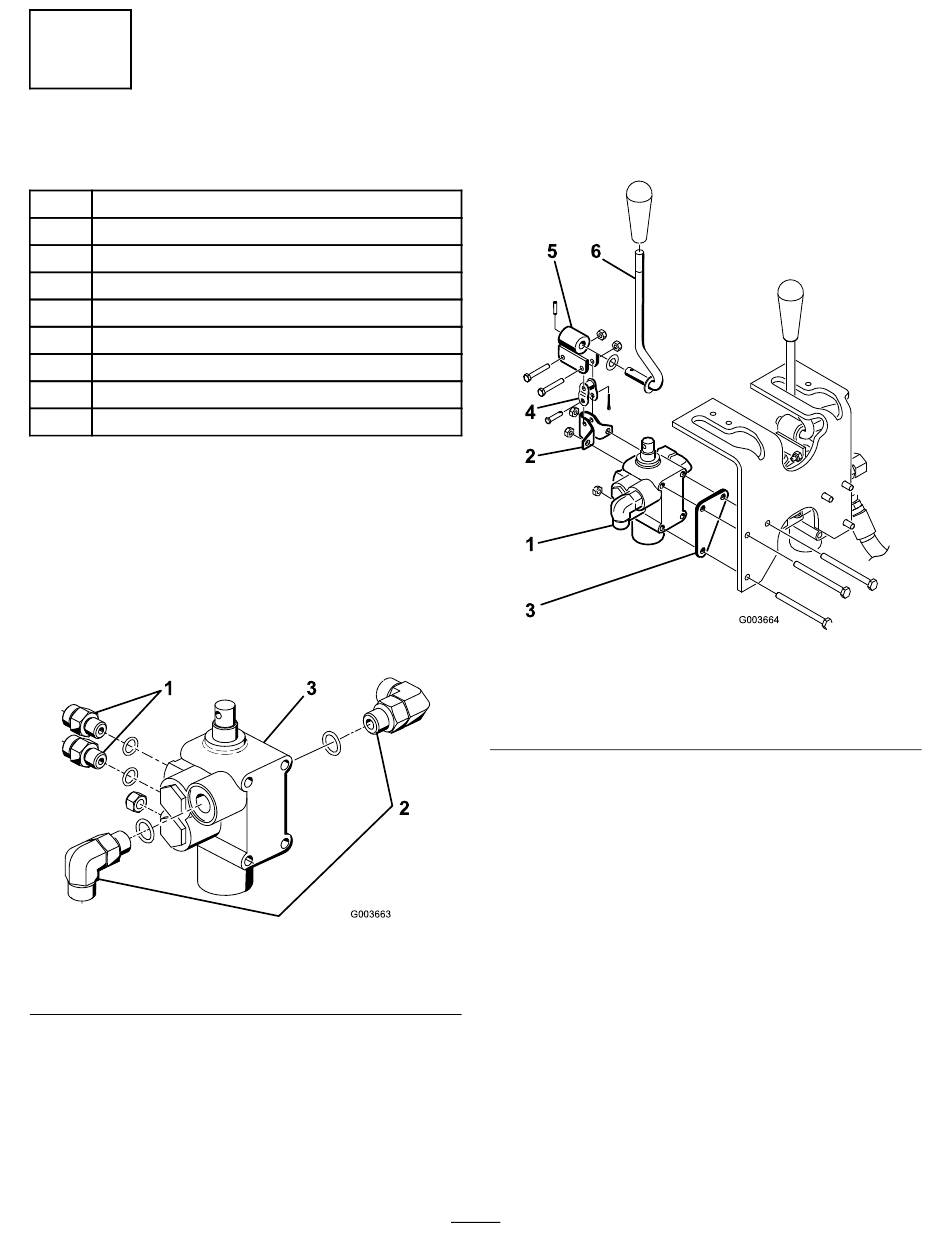

Hefklep monteren

Benodigde onderdelen voor deze stap:

2
Rechte hydraulische fitting met O-ring
2
90° hydraulische fitting met O-ring
1
Hefklep
1
Klepplaat
3
Bout, 1/4 x 3 inch
3
Borgmoer, 1/4 inch
2
Bouten, #10 x 1-1/4 inch
2
Borgmoeren
1
Hefhendel
Procedure
1. Draai de 2 rechte hydraulische fittingen en de twee
90º hydraulische fittingen in de nieuwe hefklep.
Plaats de fittingen zoals wordt getoond in Figuur 4.
Draai de 90º moeren hierbij niet te vast aan.
Opmerking: Zorg ervoor dat alle O-ringen zijn
gesmeerd en goed op alle aansluitingen zijn geplaatst
alvorens deze te monteren.
1
1. Rechte fitting
2. 90º fitting
2. Monteer de klep, de draaipuntbeugel en de klepplaat
op het frame met 3 bouten (1/4 x 3 inch) en
3 borgmoeren (Figuur 5). Plaats de klepplaat tegen
de voorkant van het framedeel tijdens de montage.
Zet deze vast met een torsie van 10,2–12,4 Nm.
3
G003663
Figuur 4
3. Hefklep
Opmerking: De montage van de klep lijkt erg op
die van de klep die momenteel is gemonteerd.
3. Monteer het draaipunt en de hefboom losjes aan
de plunjer van de klep en aan de verloopschalm
met 2 bouten (#10 x 1-1/4 inch) en 2 borgmoeren
(Figuur 5). Draai de boten en moeren hierbij niet
te vast aan.
5
4
2
1
3
1. Klepstel
2. Draaibeugel
3. Klepplaat
2
4
6
G003664
Figuur 5
4. Verloopschalm
5. Draaipunt
6. Hendel
