3
De ploegplaten monteren
Benodigde onderdelen voor deze stap:
1
Rechter ploegplaat
1
Linker ploegplaat
4
Bout, 1/2 x 2 inch
4
Borgmoer, 1/2 inch
1
Beugel van haakframe
2
Bout, 1/2 x 1-3/4 inch
Procedure
1. Monteer de rechter ploegplaat losjes op de
rechterkant van de zwenkwielvork met 2 bouten (1/2
x 2 inches) en borgmoeren zoals wordt getoond in
Figuur 6. Draai de bevestigingselementen niet vast
aan.
2. Herhaal deze procedure met de linker ploegplaat
(Figuur 6).
3. Krik de voorkant van de machine omhoog totdat het
voorwiel vrij komt van de grond.
4. Verwijder de 2 bouten waarmee de voorkant van
de fusee is bevestigd aan de bovenkant van de
zwenkwielvork. Gooi de bouten weg (Figuur 6).
5. Monteer de beugel van het haakframe aan de
onderkant van de zwenkwielvork met 2 bouten
(1/2 x 1-3/4 inches) (Figuur 6). Gebruik hierbij
de montagegaten in de zwenkwielvork en de fusee.
Soms moet u de band gedeeltelijk laten leeglopen
om speling te krijgen.
Opmerking: De hydraulische slang van de
wielmotor mag niet op de bovenkant van de beugel
van het haakframe rusten.
3
1
1. Rechter ploegplaat
2. Linker ploegplaat
4
Duwarmen en haakframe
monteren
Benodigde onderdelen voor deze stap:
1
Haakframe
1
Slanggeleider
2
Bout, 3/8 x 2 inch
2
Moer, 3/8 inch
2
Tapbout, 3/8 x 1-1/2 inch
2
Borgmoer, 3/8 inch
2
Cilinderpen
1
Verbindingsplaat
1
Duwarmbuis
2
Pen
2
Zelftappende schroef
2
Bout, 5/8 x 1-1/2 inch
2
Ring, 1,68 buitendiameter x 0,65 binnendiameter
1
Buis
1
Gaffelpen
1
Borgpen
Procedure
1. Laat de machine neer zodat het voorwiel op de
grond is.
2. Zet de duwarmbuis vast aan de verbindingsplaat
met 2 pennen. Zet de pennen vast aan de
5
4
2
G003665

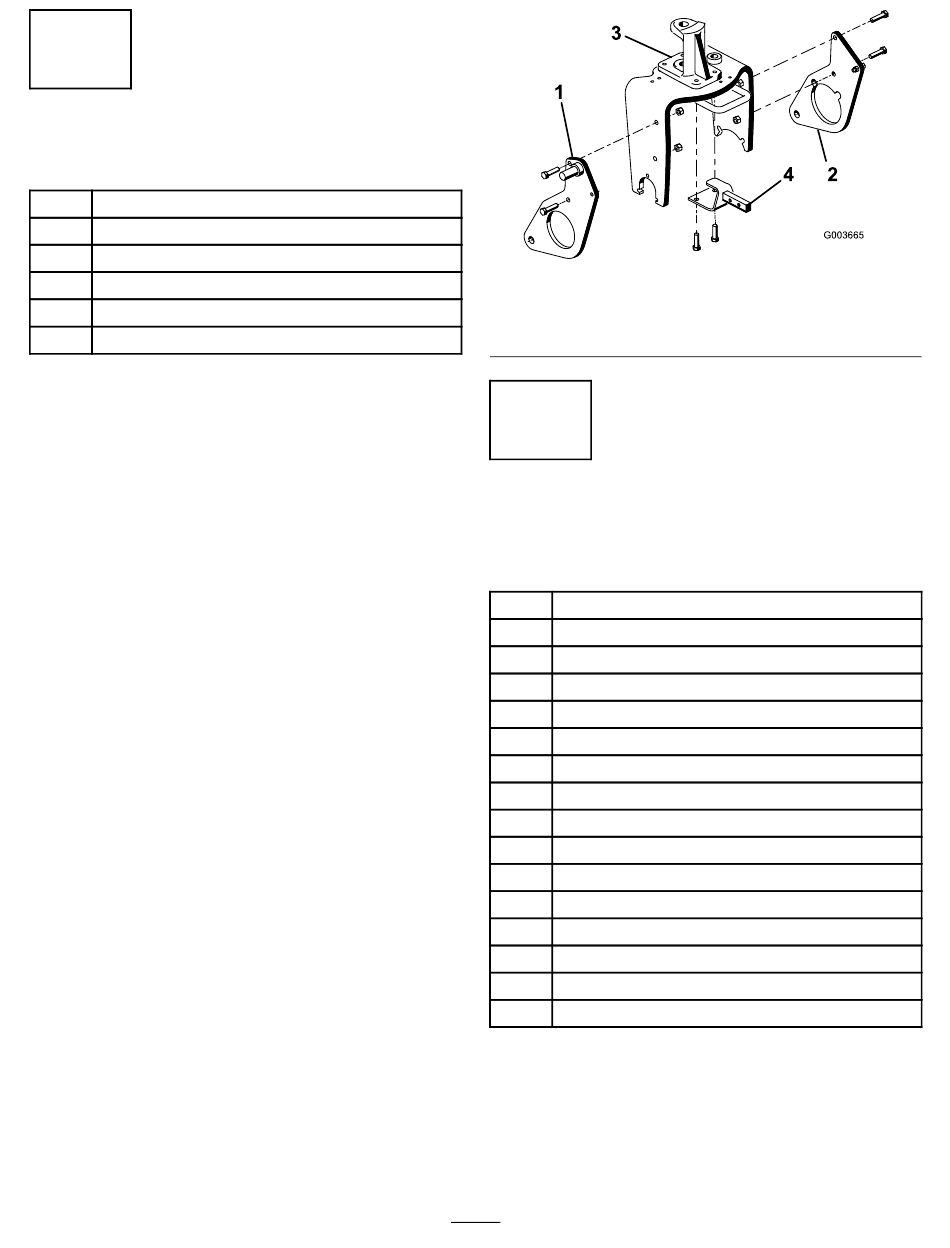

Figuur 6
3. Fusee
4. Beugel van haakframe
