3 | Productbeschrijving

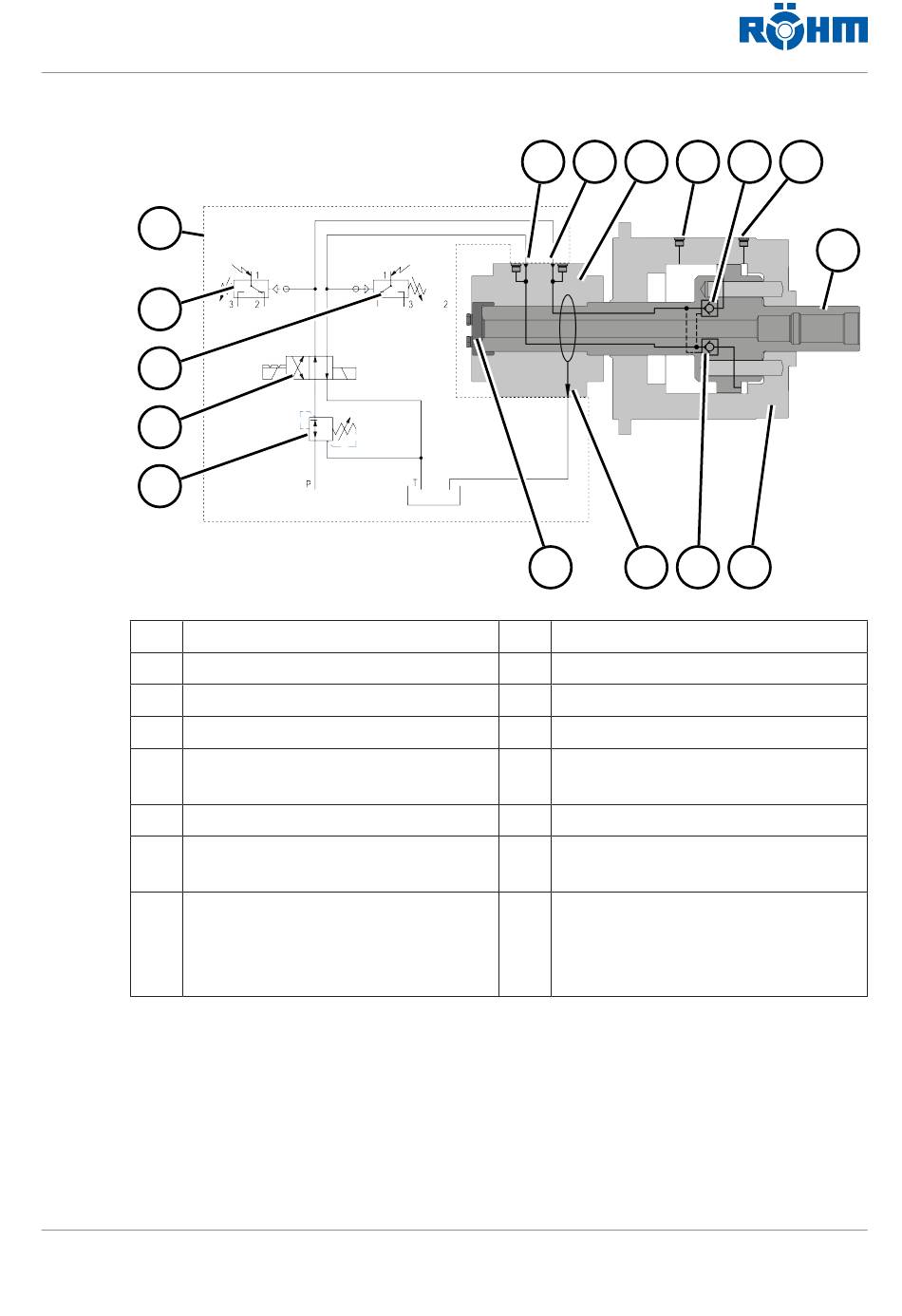

Schematische weergave:
16
15
14
13
12
1 Hydraulische aansluiting "B"
2 Hydraulische aansluiting "A"
3 Verdelerhuis
4 Ontluchtingsschroef "A"
5 Terugslagklep, regelbaar
6 Ontluchtingsschroef "B"
7 Zuigerstang, met doorgang
(voor optie draaidoorvoer)
8 Zuigerhuis
Functiebeschrijving:
▪ De Spancilinder is een dubbelwerkende hydraulische cilinder.
▪ De zuiger is voorzien van een doorgangsboring. Optioneel kan aan het
achterste uiteinde een draaidoorvoer worden gemonteerd.
22 / 84
1
2
3
4
11
10
9
9 Terugslagklep, regelbaar
10 Lekolieaansluiting "R"
11 Afdekflens
12 Smoorklep
13 4/2 regelafsluiter met vergren-
deling
14 Drukschakelaar
15 Drukschakelaar
16 Door de fabrikant van de ma-
chine bij te voegen uitrusting.
De weergegeven uitrusting
dient als voorbeeld.
5
6
7
8
FORTO-H NL
