5
4

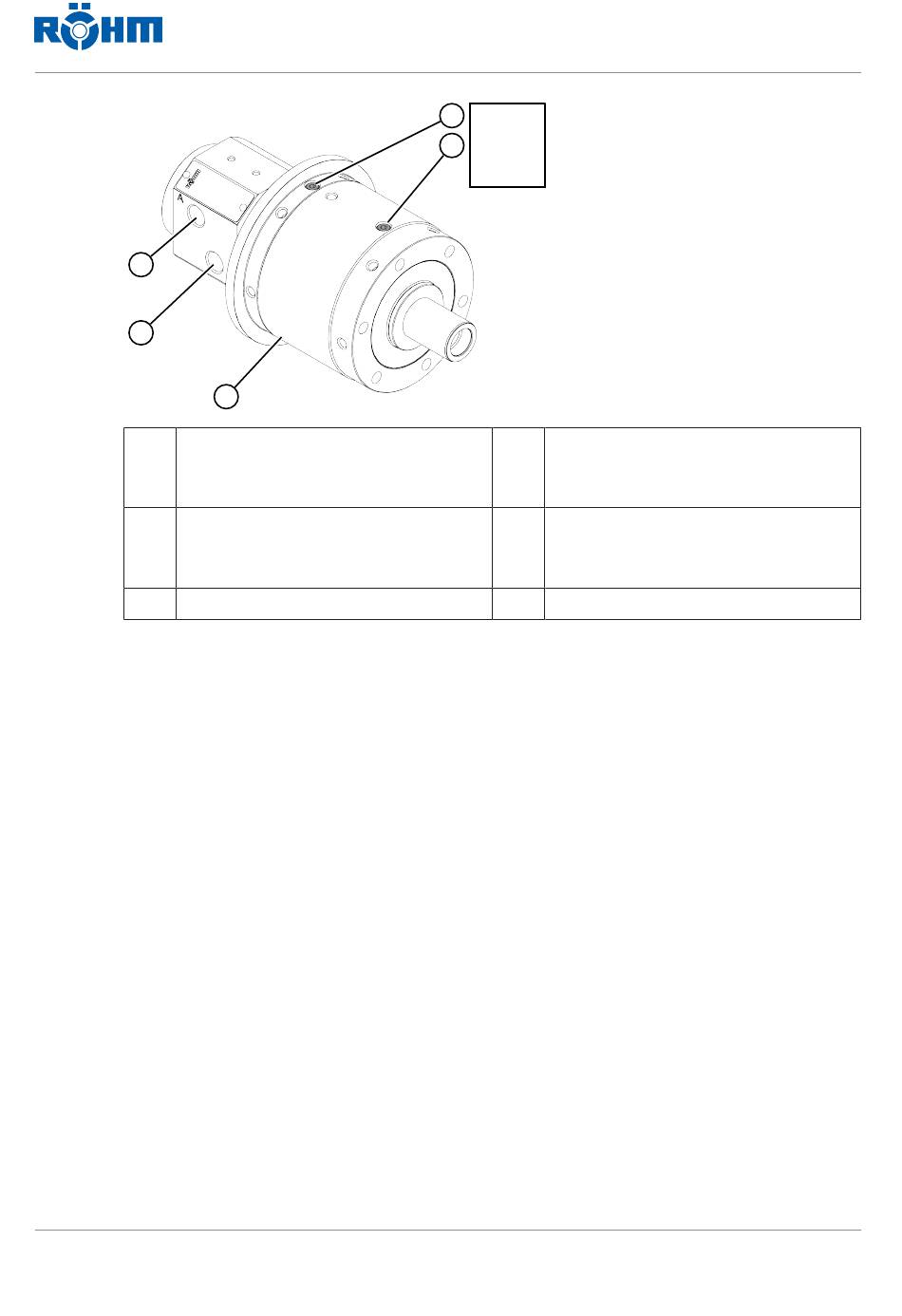

1 Ontluchtingsschroef "A"
2 Ontluchtingsschroef "B"
3 Zuigerhuis
LET OP:
Weergave zonder machinespindel, opties en hydraulische leidingen
1. Draai het zuigerhuis zo dat de ontluchtingsschroeven "A" en "B" zich
boven bevinden.
2. Draai ontluchtingsschroef "A" een tot twee omwentelingen los.
LET OP:
De ontluchtingsschroef mag niet meer dan twee omwentelingen wor-
den losgedraaid en zeker niet worden uitgedraaid.
3. Zet hydraulische aansluiting "A" onder druk.
Ø Aan de losgedraaide ontluchtingsschroef komt eerst hydraulische
olie vrij vermengd met luchtbellen.
4. Als de hydraulische olie zonder luchtbellen vrijkomt, dan ontluchtings-
schroef "A" aandraaien.
LET OP:
De ontluchtingsschroef moet worden ingeschroefd met het aangege-
ven aandraaimoment.
LET OP:
Lekkende hydraulische olie opvangen.
5. Herhaal het proces met ontluchtingsschroef "B".
Spancilinder reinigen
Ÿ Na ontluchting de Spancilinder aan de buitenzijde reinigen.
FORTO-H NL
3
2x
1
M6x10
2
-
9 Nm
4 Hydraulische aansluiting
"B" (ook aan tegenoverliggende
zijde)
5 Hydraulische aansluiting
"A" (ook aan tegenoverliggende
zijde)
- -
Ingebruikneming | 6
65 / 84
