Werkwijze:
1. Afhankelijk van de optie sensorhouder met wegmeetsysteem of scha-
keldrager met eindschakelaarbeugel en naderingsschakelaars met be-
vestigingsbouten en borgringen aan de Spancilinder bevestigen.
LET OP:
De bevestigingsbouten moeten worden ingeschroefd met het aangege-
ven aandraaimoment.
2. Stel de naderingsschakelaars of het wegmeetsysteem in.
LET OP:
Volg de gebruiksaanwijzingen van de naderingsschakelaars of het
wegmeetsysteem.
LET OP:
Zie ook het hoofdstuk "Spanwegbewaking instellen".
5.4.4
Optie cilinderflens monteren
Voorwaarden:
▪ Steunvlak en centreervlak aan de machinespil zijn gereinigd
▪ Steunvlak en centreervlak aan de cilinderflens zijn gereinigd
▪ Afwijkingen in rond- en vlaklopen aan de machinespindel telkens max.
0,005 mm
Werkwijze:

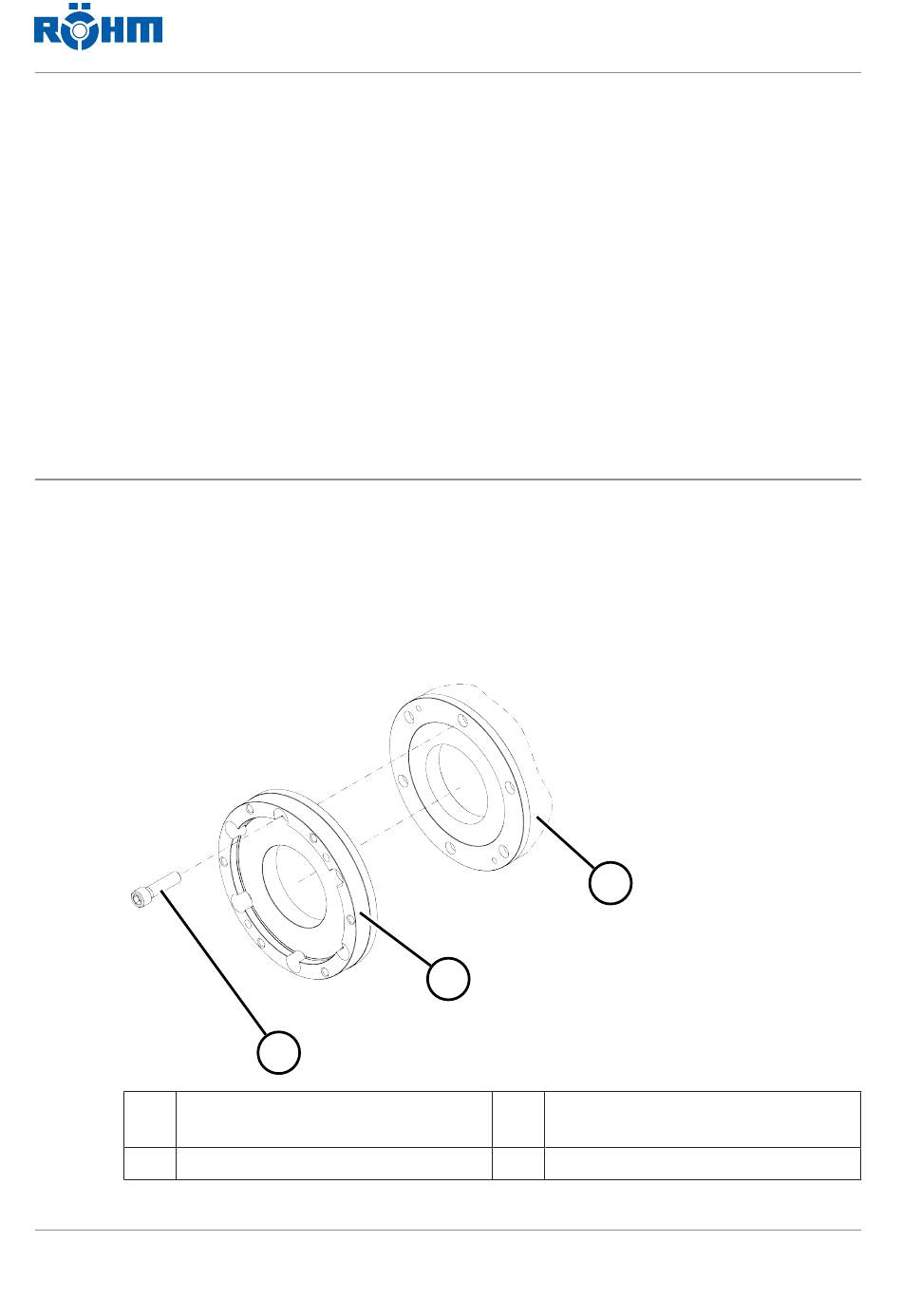

1 Machinespindel (als voorbeeld)
2 Cilinderflens (als voorbeeld)
FORTO-H NL
2
3
1
3 Bevestigingsbout (als voor-
beeld)
- -
Montage | 5
49 / 84
