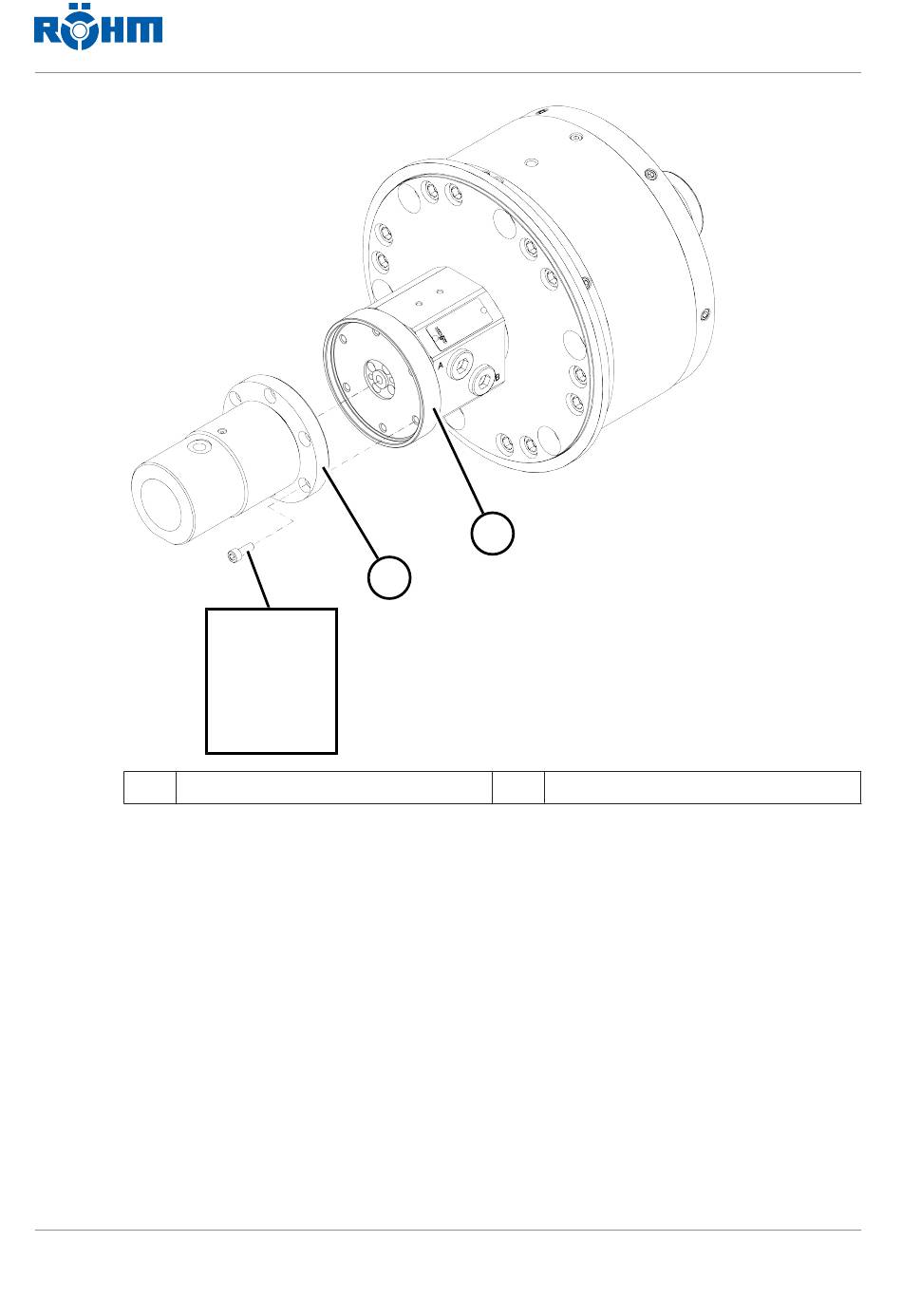

1 Aansluitflens
5. Bevestig de draaidoorvoer met de bevestigingsbouten aan de aansluit-
flens.
LET OP:
Bevestigingsbouten kruislings aandraaien.
LET OP:
De bevestigingsbouten moeten worden ingeschroefd met het aangege-
ven aandraaimoment.
6. Voer de montage van slangen, draaibeveiligingen enz. op de draai-
doorvoer uit volgens de gebruiksaanwijzing van de fabrikant van de
draaidoorvoer.
7. Voor montage van de steekbuis (zonder afbeelding) in de zuigerstang
zie de montagetekening.
FORTO-H NL
2
6x
M6x16
12.9
17,4 Nm
1
2 Draaidoorvoer
Montage | 5
61 / 84
