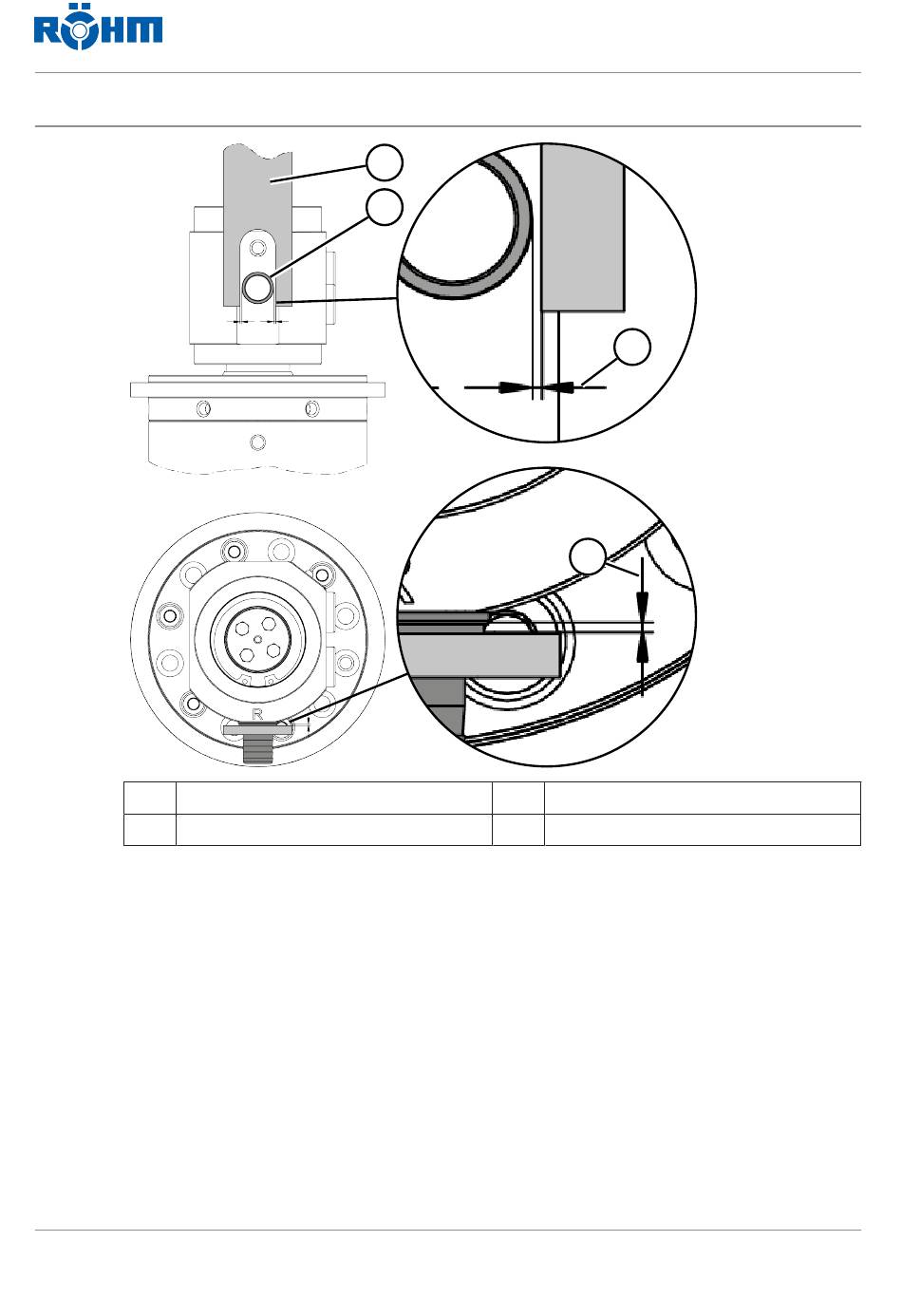

Draaibeveiliging (aan het lekolieaansluitstuk) monteren
1 Draaibeveiliging (voorbeeld)
2 Lekolieaansluitstuk
LET OP:
▪ Het verdelerhuis moet worden beveiligd tegen verdraaiing in beide
draairichtingen. Daartoe moet aan de kant van de machine een draaibe-
veiliging worden aangebracht. De draaibeveiliging is niet inbegrepen in
de levering.
▪ De draaibeveiliging moet worden ontworpen voor een draaimoment van
20 Nm.
▪ De draaibeveiliging mag geen dwang uitoefenen op de Spancilinder en
moet in alle richtingen ca. 2 mm afstand houden ten opzichte van het
lekolieaansluitstuk.
▪ De draaibeveiliging kan worden gemaakt in de vorm van een vork, dit
vergemakkelijkt de montage/demontage van de spancilinder en de
draaibeveiliging.
FORTO-H NL
1
2
3 Afstand
- -
Montage | 5
3
3
