5 | Montage
Werkwijze:

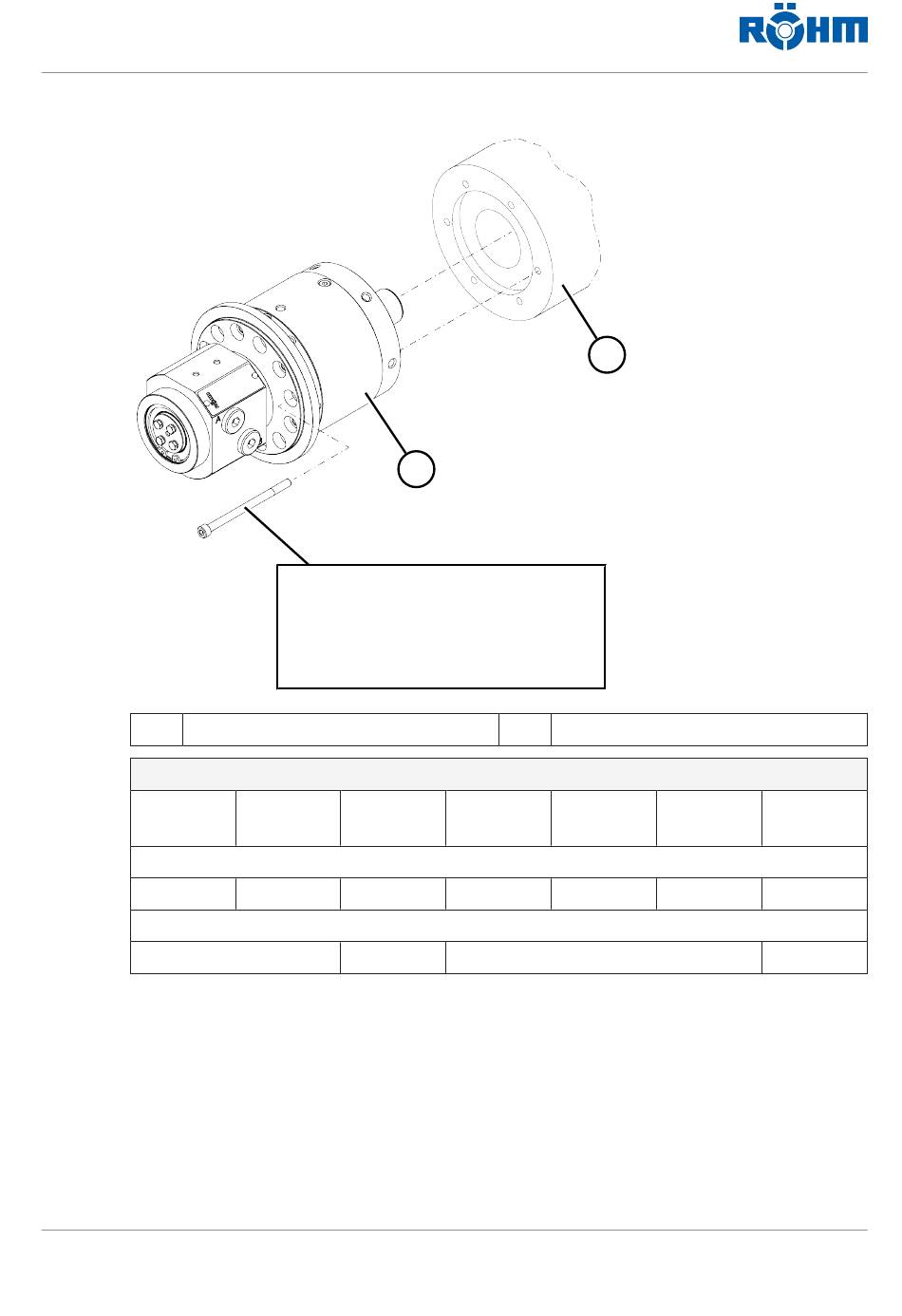

1 Machinespindel (als voorbeeld)
FORTO-H
70
M8x130
42,2 Nm
1. Spancilinder tegen de machinespindel zetten.
2. Spancilinder met bevestigingsbouten aan machinespindel bevestigen.
LET OP:
Bevestigingsbouten kruislings aandraaien.
LET OP:
De bevestigingsbouten moeten worden ingeschroefd met het aangege-
ven aandraaimoment.
40 / 84
2
Montagegegevens voor
bevestigingsbouten zie
onderstaande tabel
Montagegegevens voor bevestigingsbouten
FORTO-H
FORTO-H
85
100
M8x120
M10x125
83 Nm
1
2 Spancilinder
FORTO-H
FORTO-H
125
150
6x
M12x130
M12x135
12.9
144 Nm
FORTO-H
FORTO-H
175
200
M12x145
M16x150
354 Nm
